VAN RYSEL EDR CF SCHEIBENBREMSEN SHIMANO 105

REF: 8738470, 8789548

RENNRAD - NCR CF RIVAL AXS ETAP 12 S BLAU/LILA

2023

Dieses in dieser Konfiguration in zwei Farben erhältliche Fahrrad zielt auf alle Radsportler ab, die mit Spaß ein Fahrrad mit Carbonrahmen fahren bzw. seine Vielseitigkeit  kennenlernen wollen.

BEDIENUNGSANLEITUNGEN

ERSTE INBETRIEBNAHME

Montage

Montage

AUSPACKEN

AUSPACKEN DES NCR

Erste Schritte

Damit du deinen neuen fahrbaren Untersatz optimal genießen kannst, haben wir nachfolgend einige Tipps zur ersten Nutzung deines NCR:

  • Van Rysel E-EDR AF: ANLEITUNG, REPARATUR

    Reifendruck

    Denke vor deiner ersten Tour daran, einen Reifendruck zu wählen, der zu den Wetterbedingungen und deinem Gewicht passt. Nachfolgend unsere Empfehlungen für einen Reifenquerschnitt von 28 mm:
    - Vorderrad: 5,5 bar (80 psi)
    - Hinterrad: 6 bar (90 psi)

  • 2. ERSTE INBETRIEBNAHME

    Einbremsen der Bremsbeläge

    Das Einbremsen der Bremsbeläge ist ein entscheidender Punkt bei der ersten Nutzung eines Fahrrads. Bei E-Bikes trifft dies sogar noch stärker zu.

    Für ein optimales Einbremsen empfehlen wir dir 20 bis 30 Mal bei über 25 km/h zu bremsen, ohne das Laufrad vollständig zu blockieren.

  • 2. ERSTE INBETRIEBNAHME

    Drehmomente

    Beachte genau die vorgegebenen Drehmomente, insbesondere an Vorbau und Lenker (siehe hierzu unsere Bedienungsanleitung), da es bei unsachgemäßem Anziehen zu Stürzen kommen kann.

    Führe ein Multitool oder einen Bund Innensechskantschlüssel zum Finden der passenden Position auf deinem Fahrrad mit.

Umrüsten des NCR auf Tubeless

Van Rysel NCR CF Tiagra: ANLEITUNG, REPARATUR
Van Rysel NCR CF Tiagra: ANLEITUNG, REPARATUR

Schritt 1

Mithilfe eines Reparatursets hebelst du eine Seite des Reifens ab, um den Schlauch von der Felge deines NCR zu ziehen.

Umrüsten des NCR auf Tubeless

Schritt 2

Nachdem du eine Reifenseite abgehebelt hast, steckst du ein für Tubeless geeignetes Ventil in die hierfür vorgesehene Öffnung an deiner Felge.

Bringe Dichtmilch ein und drehe dein Laufrad, damit sich die Flüssigkeit im gesamten Laufrad verteilt.

Umrüsten des NCR auf Tubeless

Schritt 3

Nachdem die Dichtmilch korrekt eingebracht wurde, ziehst du den Reifen vollständig auf und pumpst, bis sich der Reifen mit einem leicht "knallenden Geräusch" in die Felge setzt.

Drehe das Laufrad noch einmal, damit sich die Dichtmilch gut im gesamten Reifen verteilt.

PFLEGE & WARTUNG

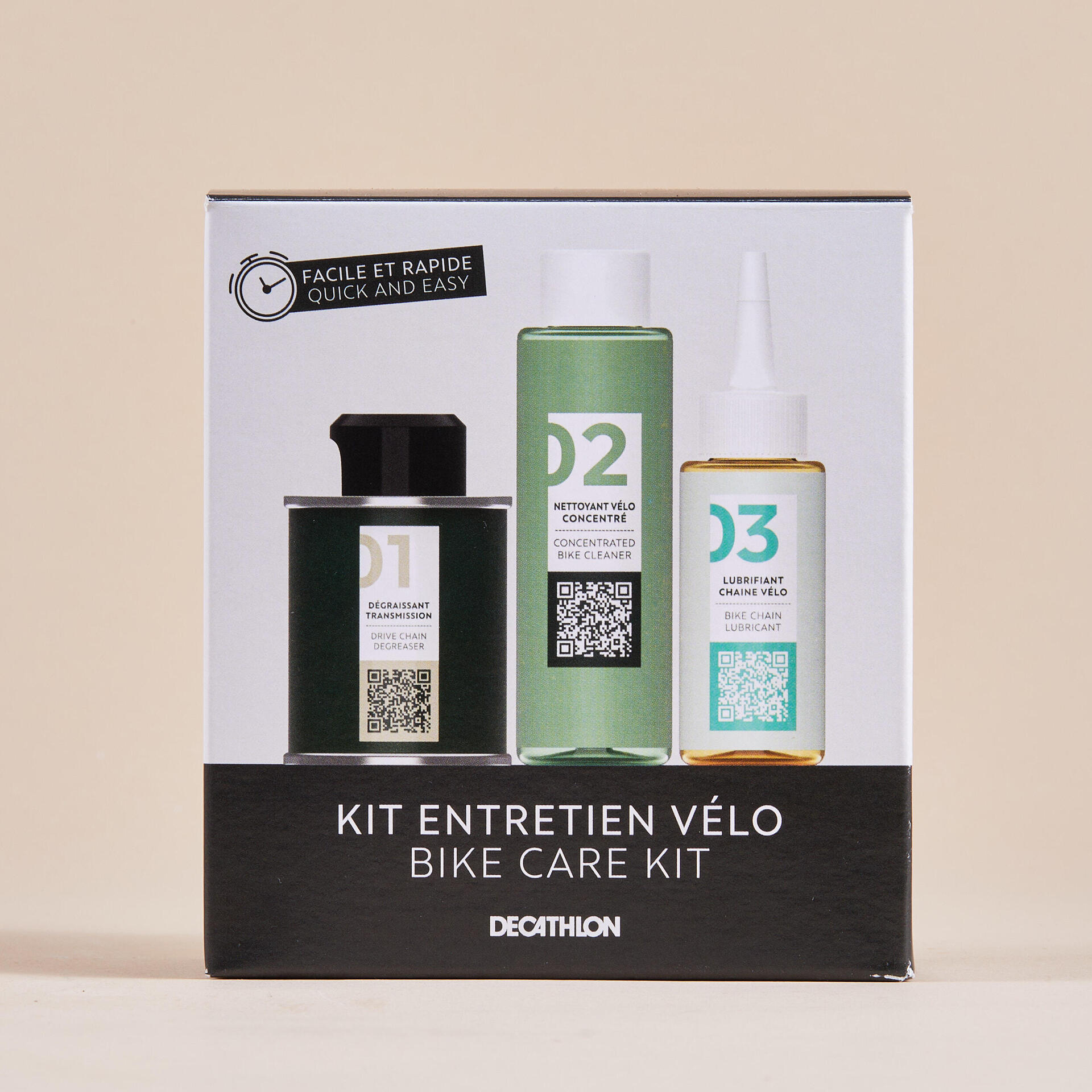

Die Wartung ist entscheidend, damit du lange Freude an deinem Fahrrad hast. Sie beginnt mit der regelmäßigen Reinigung von Rahmen und Antrieb.

  • Van Rysel E-EDR AF: ANLEITUNG, REPARATUR

    Schritt 1

    Bringe ein entfettendes Produkt auf deine Antriebsgruppe auf. Decke deine Bremsscheiben mit einem Tuch ab, damit sie vor dem Entfetter geschützt sind.

  • 4. WARTUNG

    Schritt 2

    Säubere deine Antriebsgruppe mithilfe einer Bürste. Bringe ein geeignetes Reinigungsmittel auf deinem Rahmen auf.

  • 4. WARTUNG

    Schritt 3

    Trocknen meines Fahrrads und Schmieren der Antriebsgruppe.

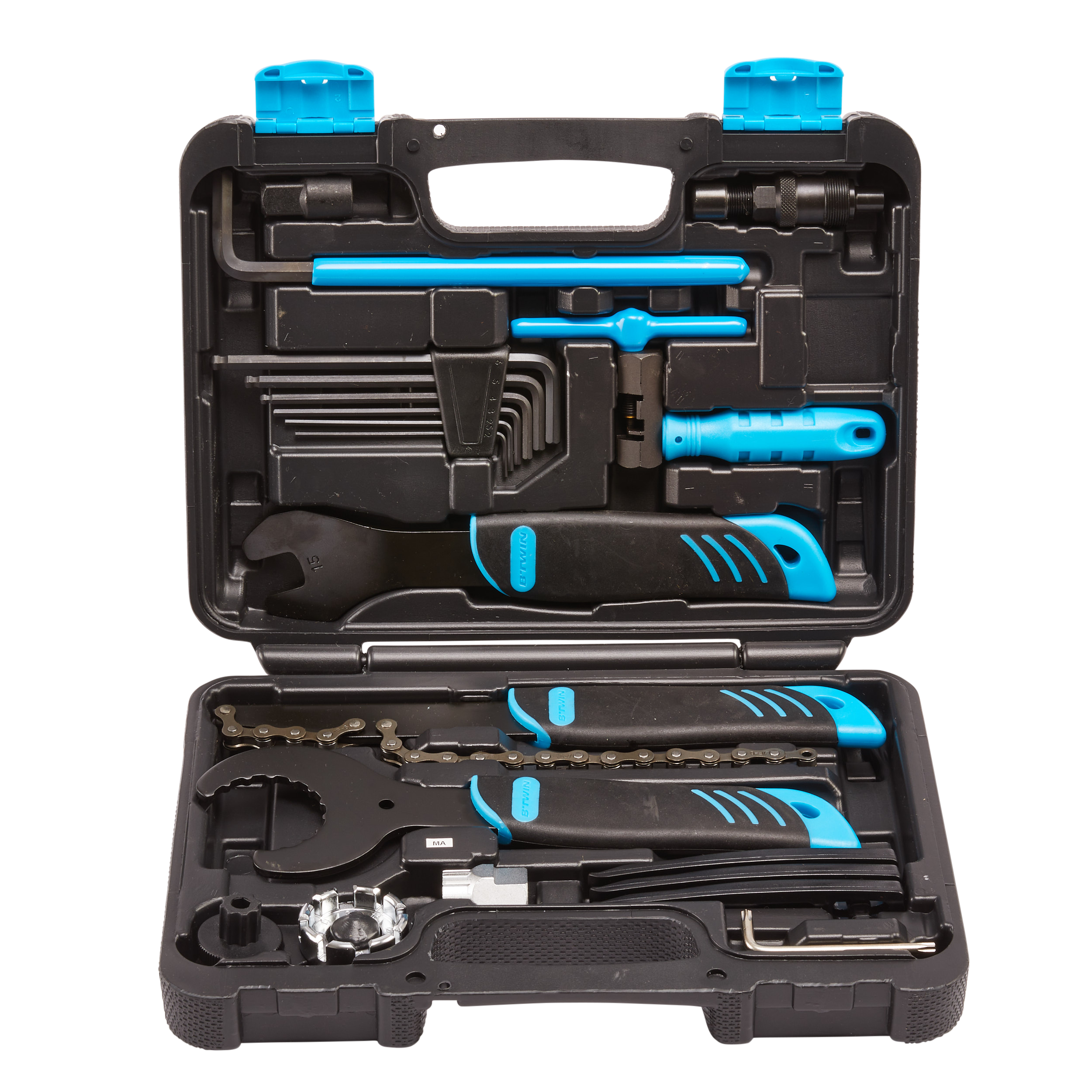

Die unverzichtbaren Werkzeuge in der heimischen Werkstatt

Für eine effiziente Wartung deines NCR sollten geeignete Werkzeuge vorhanden sein.

Die unverzichtbaren Werkzeuge in der heimischen Werkstatt
Einstellen und Festziehen der Sattelstütze

Für eine optimale Einstellung muss die Sattelstütze richtig festgezogen werden. Sonst kann es passieren, dass sie beim Fahren verrutscht.
Ist die Sattelstütze dagegen zu fest angezogen, kann das Fahrrad beschädigt werden.


Am besten eignet sich ein Drehmomentschlüssel zum Befestigen der Sattelstütze. Das empfohlene Drehmoment liegt bei 6 bis 7 Nm.


Vorsicht: Der auf der Sattelstütze angegebene Höchstwert darf nicht überschritten werden.

WIE ZIEHST DU DIE SATTELSTÜTZE RICHTIG FEST?
Wechsel der Fahrradkette

Die Kette ist eine entscheidende Antriebskomponente deines Fahrrads. Du kannst anhand mehrerer Anzeichen erkennen, dass der Zeitpunkt zum Wechseln der Kette gekommen ist:
- Die Kette springt
- Die Kette ist über 5.000 km gefahren worden
- Die Schaltvorgänge sind schwergängig

Nähere Informationen hierzu erhältst du in unserem Artikel:

Wechsel der Bremsbeläge

Mehrere Anzeichen können darauf hindeuten, dass die Bremsbeläge gewechselt werden sollten:

- Die Bremsen reagieren nicht mehr so gut wie beim Kauf deines NCR und es fehlt an Direktheit
- Du hörst unnormale Geräusche bei starkem Bremsen
- Die Dicke der Bremsbeläge beträgt weniger als 0,5 mm

In diesem Artikel lernst du die richtige Vorgehensweise zum Wechseln deiner Bremsbeläge kennen:

WANN SOLLTEN DIE BREMSBELÄGE AUSGETAUSCHT WERDEN?
Wechsel der Bremsscheiben

Obwohl Scheibenbremsen auf ein Abnutzen der Bremsbeläge und nicht der Scheiben ausgelegt sind, nutzen sich auch letztere immer aufgrund der Beanspruchung ab.

Das Fahren mit zu stark abgenutzten Bremsscheiben kann gefährlich sein, da diese bei einer abrupten bzw. intensiven Bremsung brechen können.

Der maximale Abnutzungswert der Bremsscheibendicke entspricht einem Wert von ca. 10 % seiner Ausgangsdicke. Wenn dieser Wert erreicht wird, empfehlen wir dir dringend einen Austausch der Bremsscheiben.

WANN SOLLTEN DIE BREMSSCHEIBEN AUSGETAUSCHT WERDEN?
Fetten der Lager deines Fahrrads

Damit dein Rahmen möglichst langlebig ist, solltest du die Lager und die einer Reibung ausgesetzten Stellen deines NCR regelmäßig fetten. Besonders achten solltest du auf die folgenden Teile:

- Tretlager
- Gabelschaft
- Lager der Laufräder
- Sattelstütze

Van Rysel E-EDR AF: ANLEITUNG, REPARATUR

BEI PROBLEMEN

Wechseln der Pedale

Deine Pedale sind defekt? Du möchtest deine Plattformpedale gegen Klickpedale austauschen? Folge unserer Anleitung.

Vorsicht: Beachte, dass das Gewinde des linken verkehrtherum verläuft, d.h. das Pedal wird gegen den Uhrzeigersinn festgeschraubt. Das rechte Pedal besitzt hingegen ein normales Gewinde.

Nutze ein geeignetes Werkzeug zum Abziehen der Pedale, denn das Lösen erfordert Kraft.

WECHSELN DER PEDALE
Wechseln des Schlauchs

Bei einem Platten befolgst du zum Wechseln deines herkömmlichen Reifens oder deines Tubeless Reifens am besten unser Tutorial:

Wie wechselt man einen Reifen?
Wechseln des Lenkerbands

Das Lenkerband verschleißt mit der Zeit. Denk also daran, es zu wechseln, wenn es abgenutzt ist.

Dein Fahrrad lässt sich nicht mehr so gut bremsen

Wenn du bemerkst, dass deine Bremsen an Leistung einbüßen, gibt es mehrere Lösungen:

- Reinige deine Bremsscheibe mit einem fettlösenden Pflegeprodukt.

- Prüfe den Abnutzungsgrad deiner Bremsbeläge.

- Bremszug auf korrekte Spannung prüfen.

Wenn deine Bremsbeläge abgenutzt sind , musst du sie austauschen. Dabei kannst du das nachfolgende Tutorial befolgen.

Deine Scheibenbremse gibt Geräusche von sich

Wenn deine Scheibenbremsen laut sind:

- Überprüfe, ob das Laufrad mittig sitzt. Dazu löst du dein Laufrad und ziehst es anschließend wieder fest.

- Prüfe die richtige Einstellung deines Bremssattels.

- Prüfe den Abnutzungsgrad deiner Bremsbeläge.

- Prüfe die Spannung deiner Bremszüge.

MEINE SCHEIBENBREMSE GIBT GERÄUSCHE VON SICH
Dein Schaltwerk/Umwerfer schaltet nicht mehr

Wenn dein Schaltwerk/Umwerfer beim Schalten nicht mehr reagiert, kann hierfür der Grund sein, dass du die entsprechenden Züge bzw. Zughülsen austauschen musst.

Befolge hierzu unser Tutorial:

Die Gänge springen

Wenn deine Gänge springen, solltest du folgende Punkte prüfen:

- Abnutzungsgrad deiner Antriebsgruppe.

- Spannung der Züge.

Falls das Problem nicht auf diese Punkte zurückgeht, musst du deinen Schaltwerk bzw. deinen Umwerfer einstellen.

Das Schaltauge des Fahrrads ist verbogen oder gebrochen

Wenn deine Schaltung nicht mehr normal funktioniert und dein Schaltauge verbogen ist

dann kannst du sie mithilfe des nachfolgenden Tutorials austauschen.

Wechseln der Kette

Nachfolgend findest du die richtige Vorgehensweise, um deine Fahrradkette zu wechseln.

WIE WECHSELT MAN DIE KETTE?
Wechseln der Kassette

Du kannst schnell herausfinden, ob deine Kassette abgenutzt ist, indem du ihre Zähne kontrollierst. Wenn die Kette springt oder die Kassette über 10.000 km gefahren wurde, ist es an der Zeit, sie auszutauschen:

In unserem Tutorial erfährst du, wie du vorgehst:

Wechseln der Kettenblätter

Deine Kettenblätter sind abgenutzt? Du möchtest deine Übersetzung ändern?

In unserem Tutorial erfährst du, wie du vorgehst.

Dein Schaltwerk wechseln

Schau dir das folgende Video an, wenn du dein Schaltwerk austauschen möchtest:

VAN RYSEL EDR CF DB SHIMANO 105 (2021)

PRODUKTEIGENSCHAFTEN

Rahmen Van Rysel NCR CF:

2 Farben: blau & grau
XXS/XS/S/M/L/XL
Gewicht (Größe M): 1.203 g

Van Rysel E-EDR AF: ANLEITUNG, REPARATUR
Van Rysel E-EDR AF: ANLEITUNG, REPARATUR

UNSER VERSPRECHEN

Van Ryselgibt eine  Garantie von 5 Jahren auf den Rahmen deines NCR CF.

Für alle anderen Komponenten liegt die Garantiedauer bei 2 Jahren.
