ERSTE INBETRIEBNAHME
Beachte die folgenden Tipps, damit du von Anfang an Freude an deinem XCR UCI hast:
REF: 8772688
Van Rysel XCR UCI Ultegra Di2
2024
Dies ist das Produktdatenblatt zu deinem XCR UCI Ultegra Di2.
Hier findest du unsere Tipps zur Nutzung, Wartung und Reparatur deines Fahrrads sowie ausgewählte Ersatzteile.
BEDIENUNGSANLEITUNGEN
FAHRRAD
Van Rysel XCR UCI
LAUFRÄDER
Swiss Side
ANTRIEB UND SCHALTUNG
SHIMANO ULTEGRA DI2
Einbremsen der Bremsbeläge
Das Einbremsen der Bremsbeläge ist ein entscheidender Punkt bei der ersten Nutzung eines Fahrrads.
Für ein optimales Einbremsen empfehlen wir dir 20 bis 30 Mal bei über 25 km/h zu bremsen, ohne das Laufrad vollständig zu blockieren. Zwischen den Bremsvorgängen sollte nicht angehalten werden, um zu verhindern, dass die Bremsbeläge vereisen und an den Scheiben klebenbleiben.
Reifendruck
Denke vor deiner ersten Tour daran, einen Reifendruck zu wählen, der zu den Wetterbedingungen und deinem Gewicht passt.
Verwendung der Gruppe Shimano Di2
Im folgenden Videotutorial erfährst du, wie du deine Shimano Di2 Gruppe richtig verwendest.

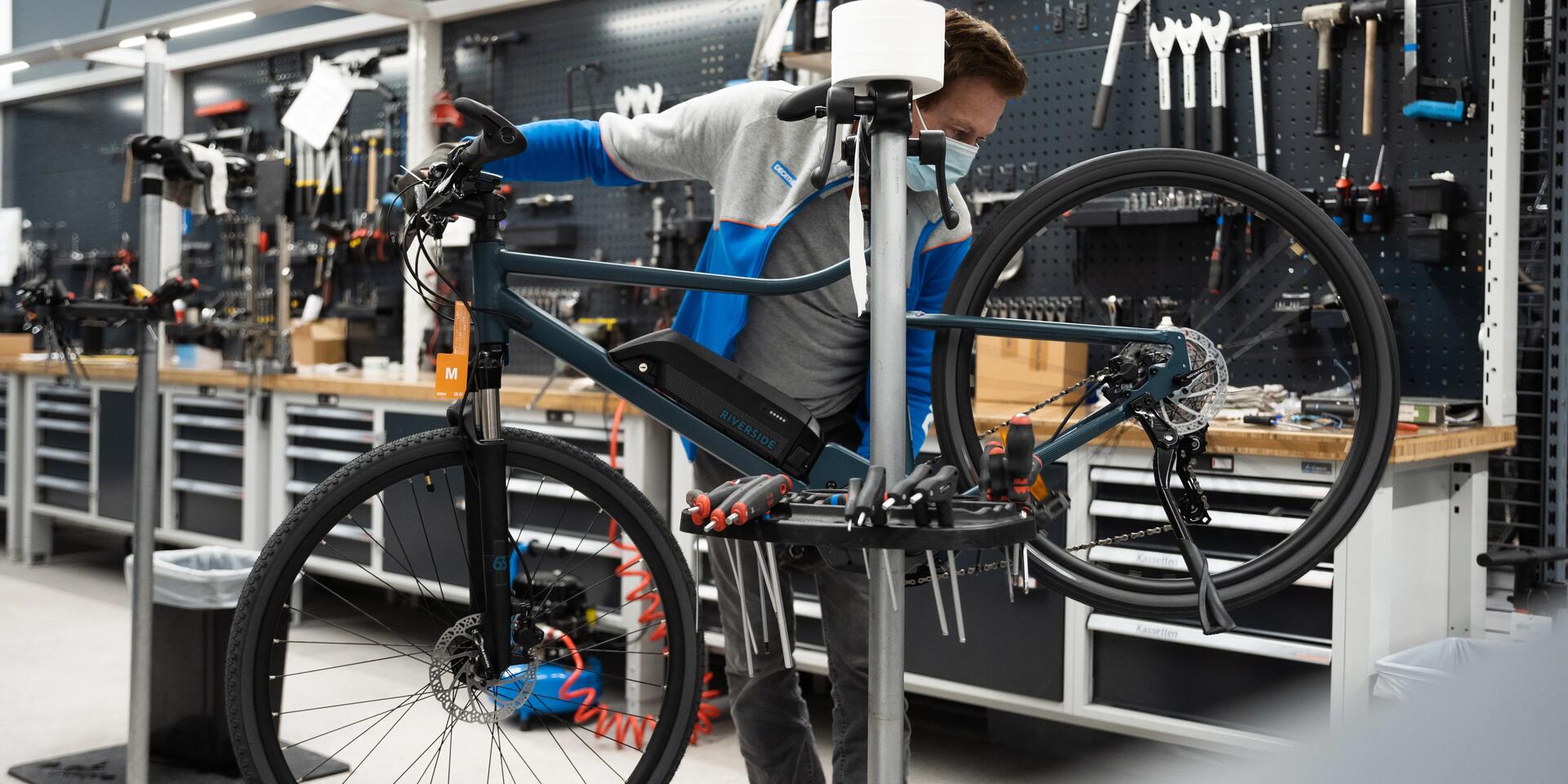

Wie befestigst du dein Fahrrad an einem Montageständer?
Wir empfehlen einen Montageständer, an dem Vorderradachse, Tretlager und/oder Hinterradachse fixiert werden. Carbon-Rahmen und -Sattelstütze sollten hingegen frei bleiben, da sie durch zu starken Druck beschädigt werden und reißen können.
Wie befestigst du dein Fahrrad richtig auf einem Fahrradträger?
Wenn du dein Fahrrad auf einem Fahrradträger transportierst, solltest du Rahmen und Sattelstütze nicht mit Klemmbacken fixieren, um Schäden und Risse zu vermeiden.
Wie transportierst du dein Fahrrad ohne Laufräder richtig?
Wenn du die Laufräder demontierst, solltest du die Achsen von den Rädern abnehmen und locker in die Gabel und das Ausfallende schrauben. Lege kein Gewicht (Koffer, Taschen) auf die Sitzstreben. So vermeidest du Schäden und Risse am Rahmen.
Lege außerdem Abstandshalter zwischen die Bremsbeläge, damit das Bremssystem geschützt ist und sich nicht verstellt, und führe die Kette auf das große vordere Kettenblatt.
Wie befestigst du deinen Sattel?
Um die Position des Sattels anzupassen, richte den Schlitten wie unten gezeigt aus.
Die Kontaktfläche zwischen Sattel und Schlitten muss möglichst groß sein.
Achte genau auf das Drehmoment:
10 Nm zwischen Sattelstütze und Schlitten
4 Nm zwischen Schlitten und Sattel
Wie befestigst du deine Sattelstütze richtig?
Ziehe die Sattelstütze mit dem vorgegebenen Drehmoment an. Wenn du sie zu stark festziehst, kann dies zu Schäden am Carbon führen. Ist sie hingegen zu locker, kann sie sich bewegen.
Trage die mitgelieferte Carbonpaste auf die Sattelstütze auf.
Ohne Carbonpaste kann es sein, dass sich die Sattelstütze während der Fahrt bewegt.
Beachte die Empfehlungen in der folgenden Darstellung.
Lieferumfang
Zusammen mit deinem Fahrrad erhältst du einen Karton mit allem, was du für die Montage brauchst.
Der Leistungssensor zeigt an, welche Leistung du erbringst. So funktioniert er:
Im Lieferumfang deines Fahrrads ist alles enthalten, was du zum Aufladen der Schaltung brauchst.
3. Ersatzteile
Rahmen des Van Rysel XCR UCI:
XS/S/M/L/XL
PFLEGE & WARTUNG
Die Wartung ist entscheidend, damit du lange Freude an deinem Fahrrad hast. Sie beginnt mit der regelmäßigen Reinigung von Rahmen und Antrieb.
Schritt 1
Decke deine Bremsscheiben mit einem Tuch ab, um sie vor dem Entfetter zu schützen. Trage Entfetter auf die Antriebsgruppe auf.
Schritt 2
Säubere das Fahrrad und insbesondere die Antriebsgruppe mithilfe einer Bürste. Spare dabei die empfindlichen Komponenten aus.
Schritt 3
Vor dem Schmieren der Kette muss das Fahrrad absolut trocken sein.
Wechsel der Bremsbeläge
Mehrere Anzeichen können darauf hinweisen, dass die Bremsbeläge gewechselt werden sollten:
– Die Bremsen reagieren nicht mehr so gut wie beim Kauf deines XCR, und es fehlt an Biss.
– Bei starkem Bremsen sind auffällige Geräusche hörbar.
– Die Stärke der Bremsbeläge beträgt weniger als 0,5 mm.
In diesem Artikel erfährst du, wie du deine Bremsbeläge richtig wechselst:
Wechsel der Bremsscheiben
Beim Bremsen mit Scheibenbremsen nutzen sich zwar hauptsächlich die Bremsbeläge ab, aber die Beanspruchung wirkt sich mit der Zeit auch auf die Scheiben aus.
Das Fahren mit zu stark abgenutzten Bremsscheiben kann gefährlich sein, da diese bei einer abrupten bzw. intensiven Bremsung brechen können.
Bremsscheiben sollten maximal auf 10 % der Ausgangsstärke abgenutzt werden. Wenn dieser Wert erreicht ist, müssen die Bremsscheiben unbedingt ausgetauscht werden.
Austausch verschlissener Schaltungskomponenten
Die Verschleißteile deines Fahrrads müssen nach einer bestimmten Laufleistung ausgetauscht werden. Andernfalls beschleunigt sich die Abnutzung anderer Komponenten und sie können brechen:
– Kette: 5.000 km,
– Kassette: 10.000 km
– Kontrolliere die Abnutzung der Zähne an den Kettenblättern und Schaltröllchen.
Austausch der Pedale
Die Pedale sind defekt?
Vorsicht: Beachte, dass das Gewinde beim linken Pedal verkehrtherum verläuft, d.h. das Pedal wird gegen den Uhrzeigersinn festgeschraubt. Das rechte Pedal besitzt hingegen ein normales Gewinde.
Nutze ein geeignetes Werkzeug zum Abziehen der Pedale, denn das Lösen erfordert Kraft.
Wechseln des Steuersatzes
Diese Reparatur kannst du an deinem DECATHLON Servicepoint oder bei einem Van Rysel Fachhändler durchführen lassen.
Schlauchwechsel und Wechsel auf Tubeless
Austauschen des Schaltwerks
Schau dir das folgende Video an, wenn du dein Schaltwerk austauschen möchtest:
Einstellen des Schaltwerks
Wenn dein Schaltwerk/Umwerfer beim Schalten nicht mehr reagiert, kann hierfür der Grund sein, dass du die entsprechenden Züge bzw. Zughülsen austauschen musst.
Befolge hierzu unser Tutorial:
Austauschen des Schaltauges
Deine Schaltung funktioniert nicht mehr richtig, und das Schaltauge ist verbogen?
Im folgenden Tutorial erfährst du, wie du es austauschst.
Schaltauge wechseln
Wechseln der Kette
Nachfolgend findest du die richtige Vorgehensweise, um deine Fahrradkette zu wechseln.
Austauschen der Kassette
Wechseln von Kettenblättern
Diese Reparatur kannst du an deinem DECATHLON Servicepoint oder bei einem Van Rysel Fachhändler durchführen lassen.
APP
Shimano bietet eine App mit weiteren Informationen zu deiner Schaltung.
Du kannst damit Umwerfer und Schaltwerk einstellen, den Akkustand prüfen und auf diverse weitere Funktionen zugreifen.
DU BENÖTIGST UNTERSTÜTZUNG?
Wir sind hier, um dir zu helfen und dir eine Lösung anzubieten, die auf deine Bedürfnisse zugeschnitten ist.
UNSER VERSPRECHEN
Van Rysel gewährt eine Garantie von 5 Jahren auf den Rahmen deines XCR UCI.
Für alle anderen Komponenten liegt die Garantiedauer bei zwei Jahren.
