VAN RYSEL EDR CF SCHEIBENBREMSEN SHIMANO 105

Ref: 8735601, 8642642

VAN RYSEL NCR CF TIAGRA

2023

Dieses in dieser Konfiguration in zwei Farben erhältliche Fahrrad zielt auf alle Radsportler ab, die mit Spaß ein Fahrrad mit Carbonrahmen fahren bzw. seine Vielseitigkeit  kennenlernen wollen.

BEDIENUNGSANLEITUNGEN

ERSTE INBETRIEBNAHME

Damit du deinen neuen fahrbaren Untersatz optimal genießen kannst, haben wir nachfolgend einige Tipps zur ersten Nutzung deines NCR:

  • Van Rysel E-EDR AF: ANLEITUNG, REPARATUR

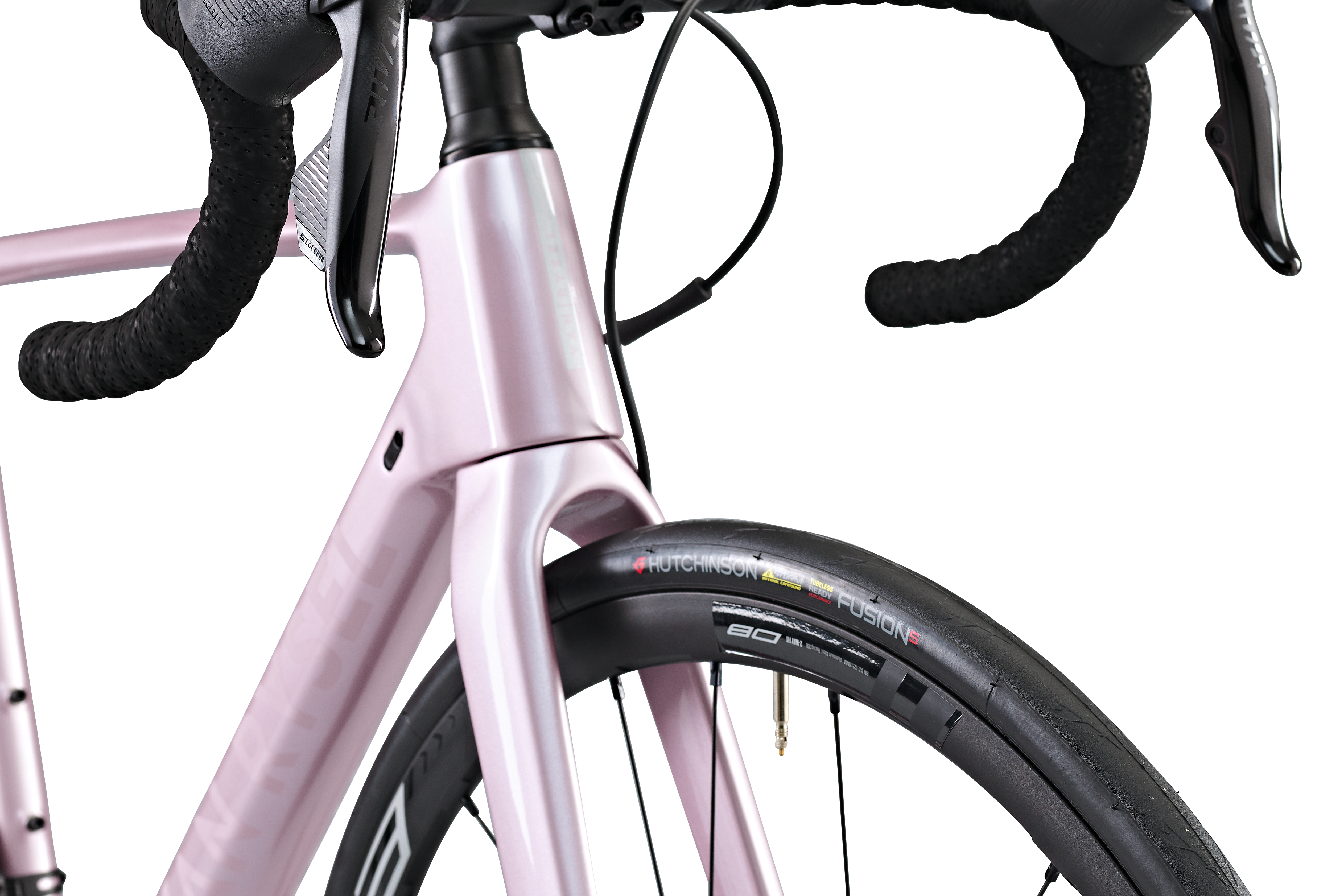

    Reifendruck

    Denke vor deiner ersten Tour daran, einen Reifendruck zu wählen, der  zu den Wetterbedingungen und deinem Gewicht passt. Nachfolgend unsere Empfehlungen für einen Reifenquerschnitt von 28 mm:
    - Vorderrad: 5,5 bar (80 psi)
    - Hinterrad: 6 bar (90 psi)

  • 2. Erste Nutzung

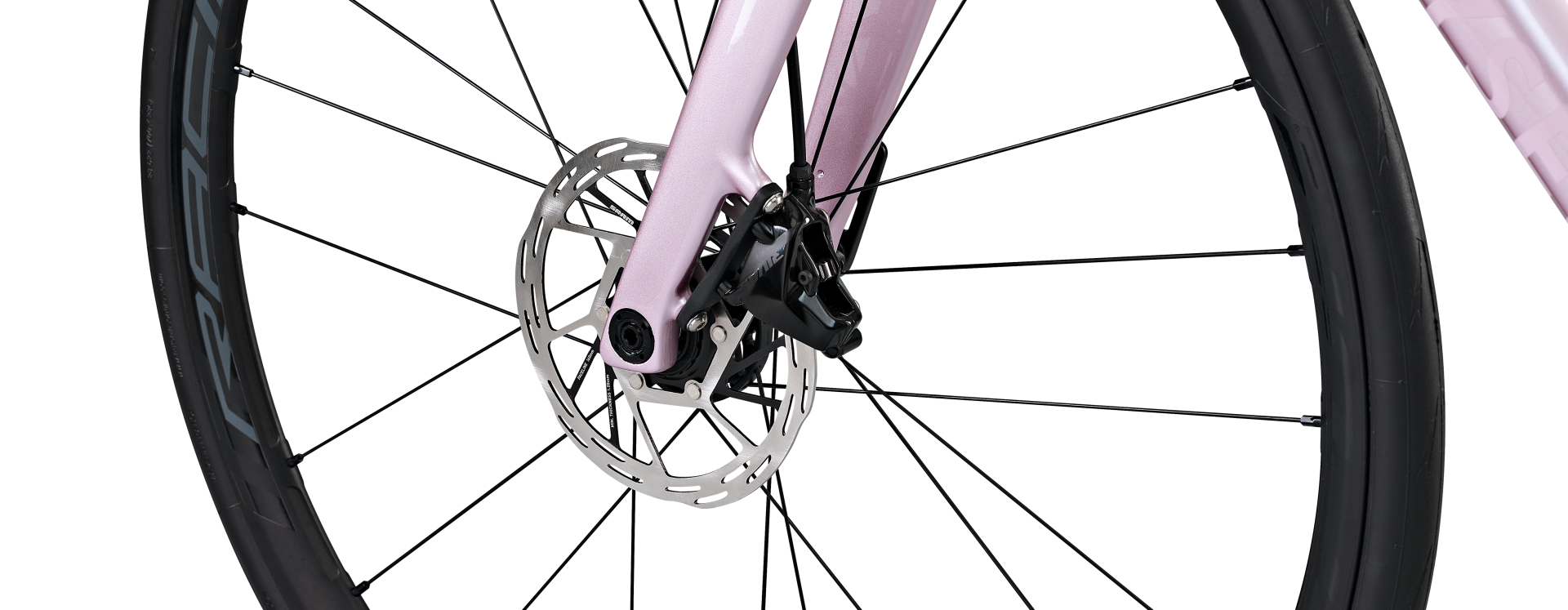

    Einbremsen der Bremsbeläge

    Das Einbremsen der Bremsbeläge ist ein entscheidender Punkt bei der ersten Nutzung eines Fahrrads. Bei E-Bikes trifft dies sogar noch stärker zu.

    Für ein optimales Einbremsen empfehlen wir dir 20 bis 30 Mal bei über 25 km/h zu bremsen, ohne das Laufrad vollständig zu blockieren.

  • 2. Erste Nutzung

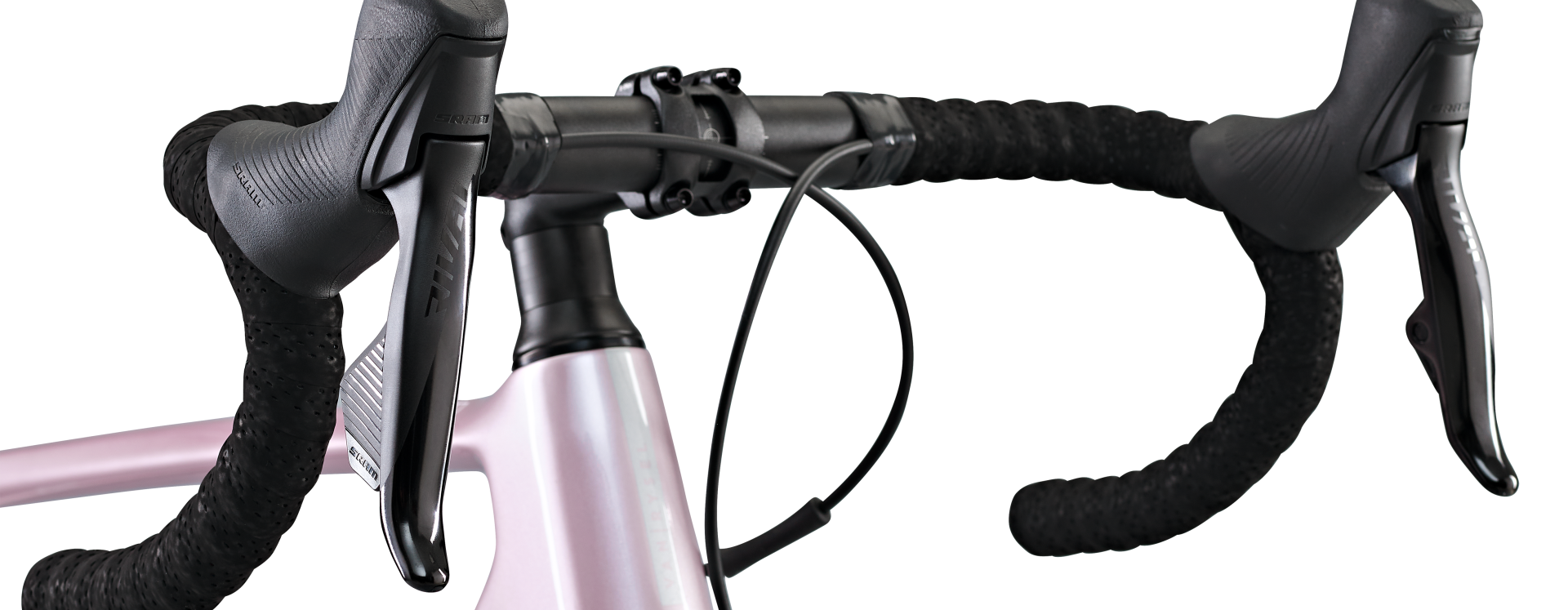

    Drehmomente

    Beachte genau die vorgegebenen Drehmomente, insbesondere an Vorbau und Lenker (siehe hierzu unsere Bedienungsanleitung), da es bei unsachgemäßem Anziehen zu Stürzen kommen kann.

    Führe ein Multitool oder einen Bund Innensechskantschlüssel zum Finden der passenden Position auf deinem Fahrrad mit.

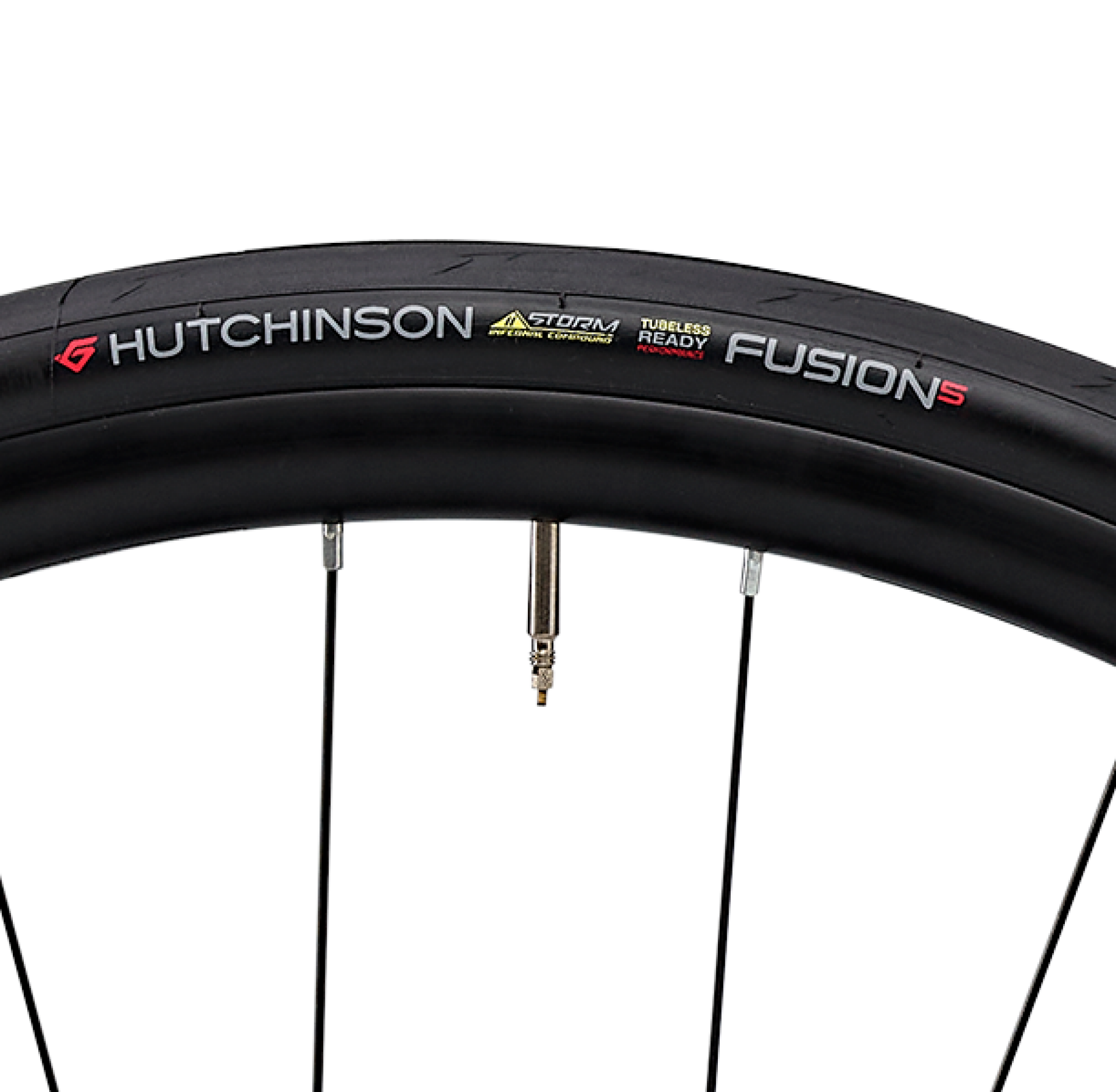

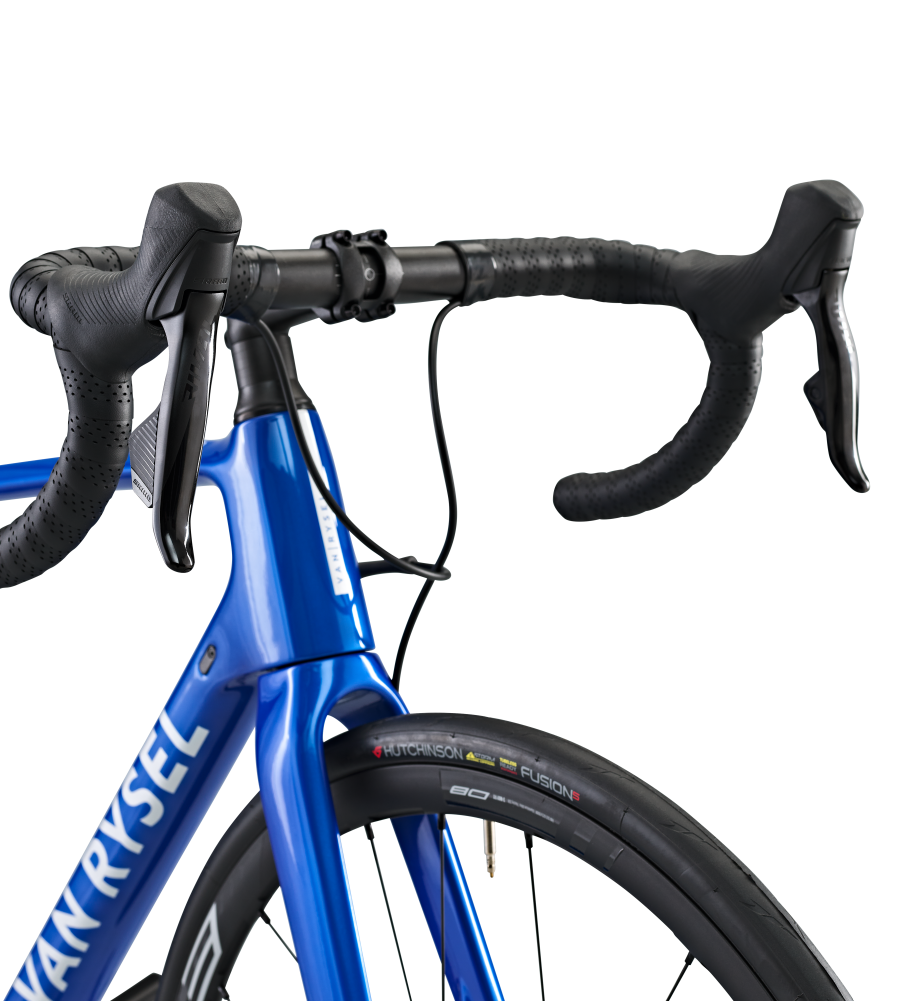

UMRÜSTEN DES NCR AUF TUBELESS

Van Rysel NCR CF Tiagra: ANLEITUNG, REPARATUR
Van Rysel NCR CF Tiagra: ANLEITUNG, REPARATUR

Schritt 1

Mithilfe eines Reparatursets hebelst du eine Seite des Reifens ab, um den Schlauch von der Felge deines NCR zu ziehen.

Umrüsten des NCR auf Tubeless

Schritt 2

Nachdem du eine Reifenseite abgehebelt hast, steckst du ein für Tubeless geeignetes Ventil in die hierfür vorgesehene Öffnung an deiner Felge.

Bringe Dichtmilch ein und drehe dein Laufrad, damit sich die Flüssigkeit im gesamten Laufrad verteilt.

Umrüsten des NCR auf Tubeless

Schritt 3

Nachdem die Dichtmilch korrekt eingebracht wurde, ziehst du den Reifen vollständig auf und pumpst, bis sich der Reifen mit einem leicht "knallenden Geräusch" in die Felge setzt.

Drehe das Laufrad noch einmal, damit sich die Dichtmilch gut im gesamten Reifen verteilt.

PFLEGE & WARTUNG

Die Wartung deines Fahrrads ist entscheidend für eine lange Lebensdauer. Und das fängt bei einer regelmäßigen Reinigung von Rahmen und Antriebsgruppe an.

  • Van Rysel E-EDR AF: ANLEITUNG, REPARATUR

    Schritt 1

    Bringe ein entfettendes Produkt auf deine Antriebsgruppe auf. Decke deine Bremsscheiben mit einem Tuch ab, damit sie vor dem Entfetter geschützt sind.

  • 4. INSTANDHALTUNG

    Schritt 2

    Säubere deine Antriebsgruppe mithilfe einer Bürste. Bringe ein geeignetes Reinigungsmittel auf deinem Rahmen auf.

  • 4. INSTANDHALTUNG

    Schritt 3

    Trocknen meines Fahrrads und Schmieren der Antriebsgruppe.

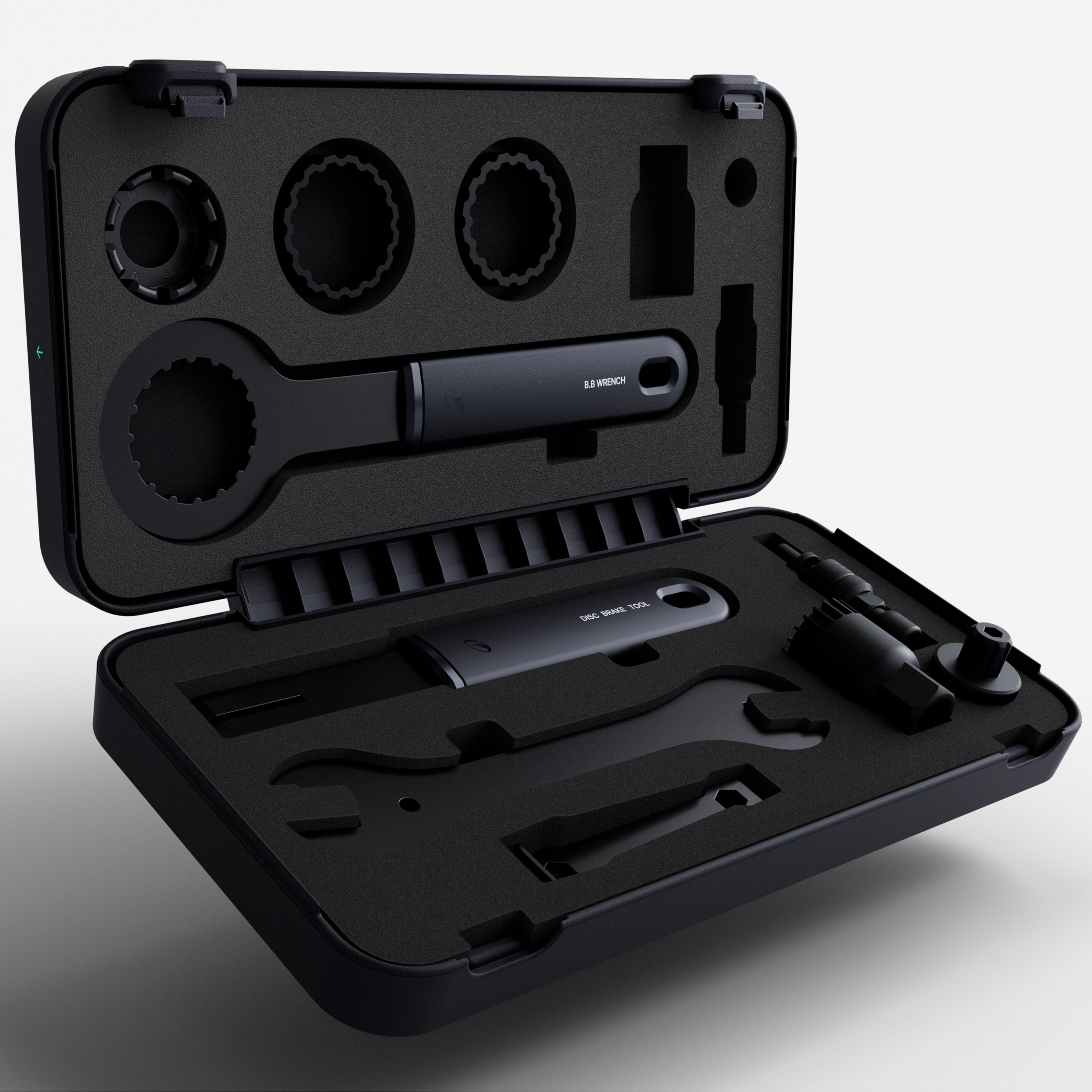

Die unverzichtbaren Werkzeuge in der heimischen Werkstatt

Für eine effiziente Wartung deines NCR sollten geeignete Werkzeuge vorhanden sein.

Die unverzichtbaren Werkzeuge in der heimischen Werkstatt

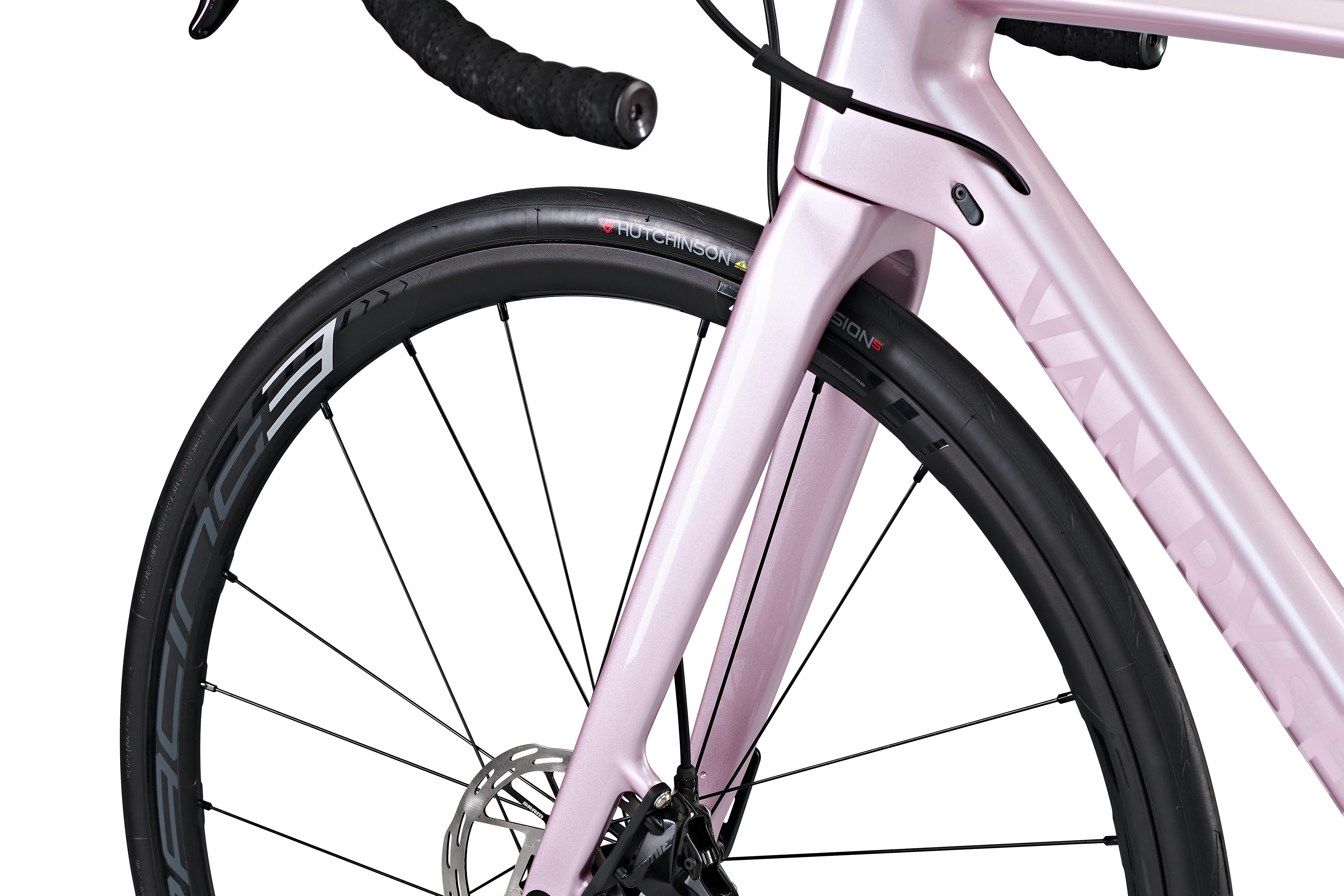

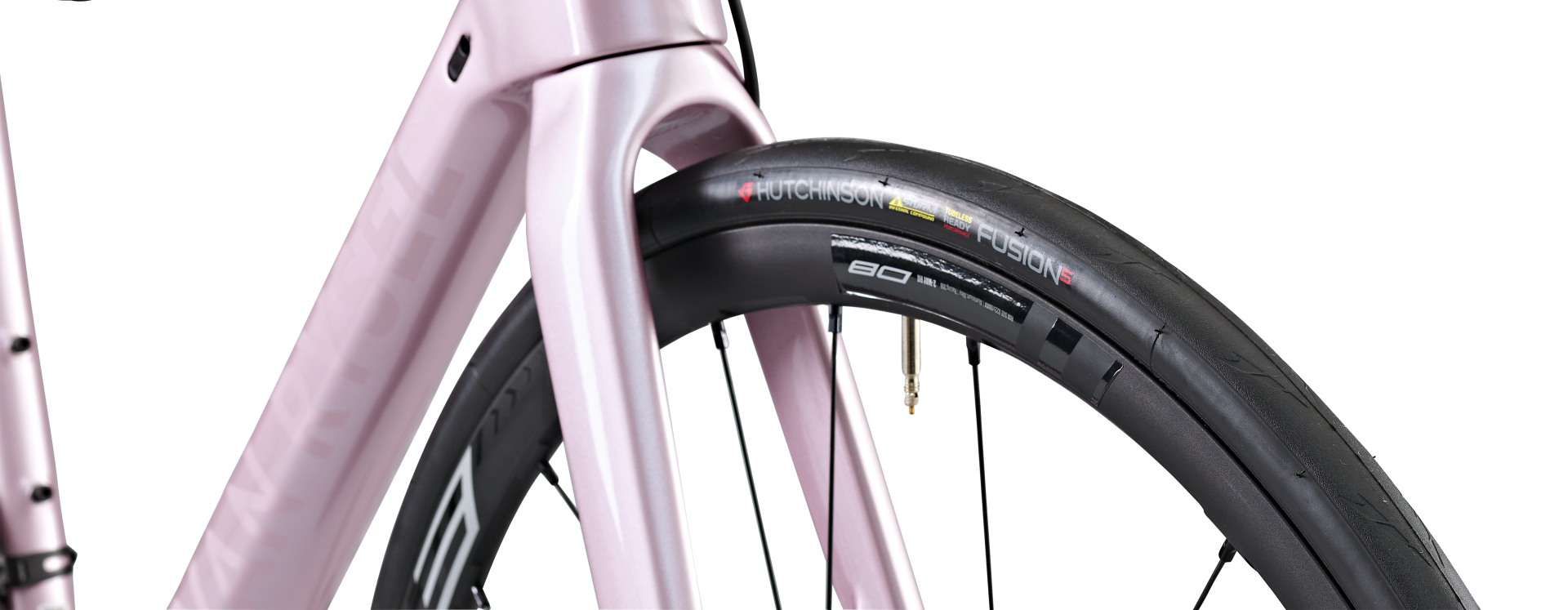

Die Wahl des richtigen Reifentyps für dein NCR

Der Reifen ist das einzige Bauteil mit Kontakt zum Boden, weshalb das Risiko eines Haftungsverlusts möglichst minimal gehalten werden sollte. Hierzu ist es entscheidend, den passenden Reifentyp wählen zu können und den Druck an die getroffene Wahl anzupassen.

Beachte, dass dein NCR über Tubeless ready Laufräder verfügt.

Die Wahl des richtigen Reifendrucks für dein E-EDR

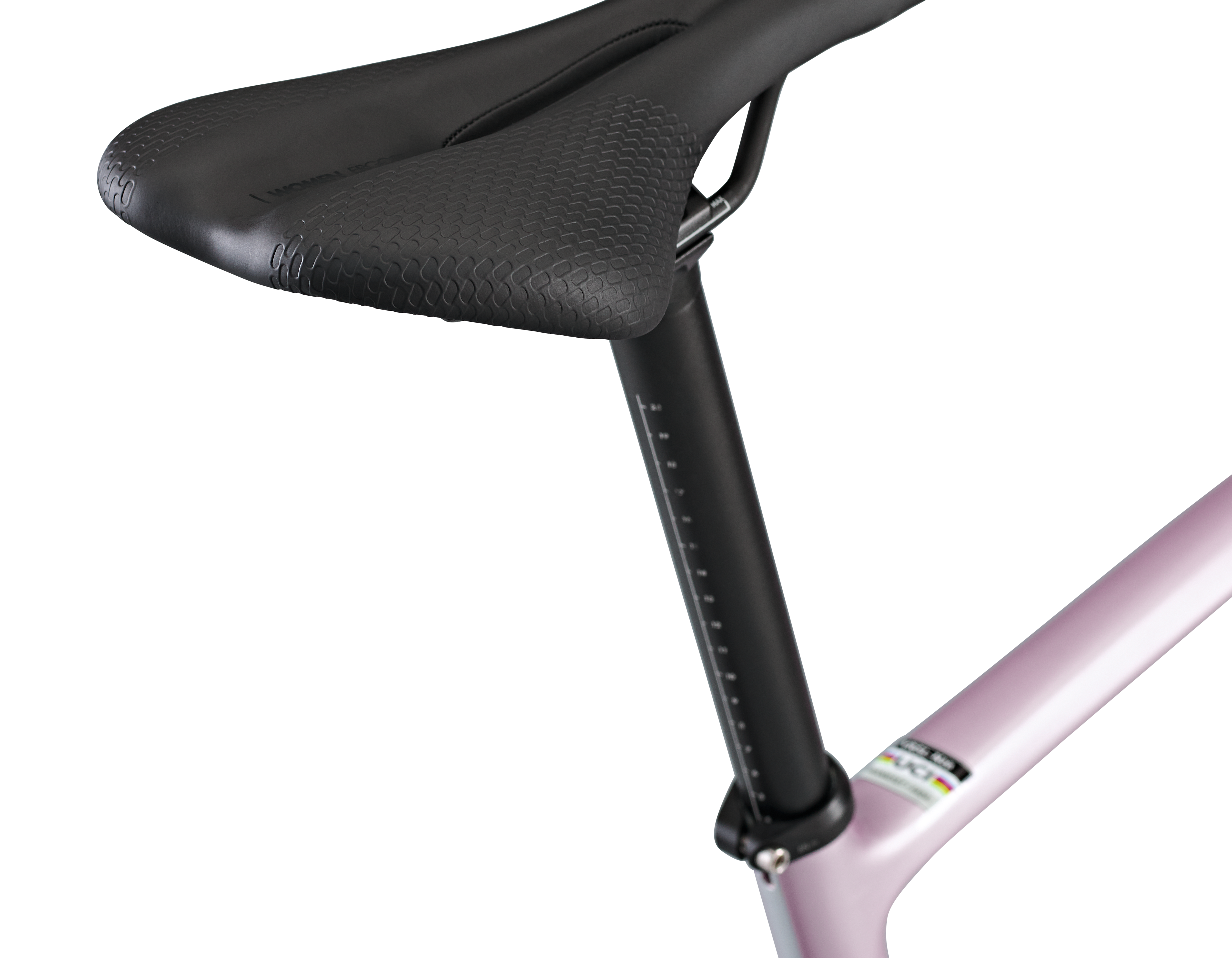

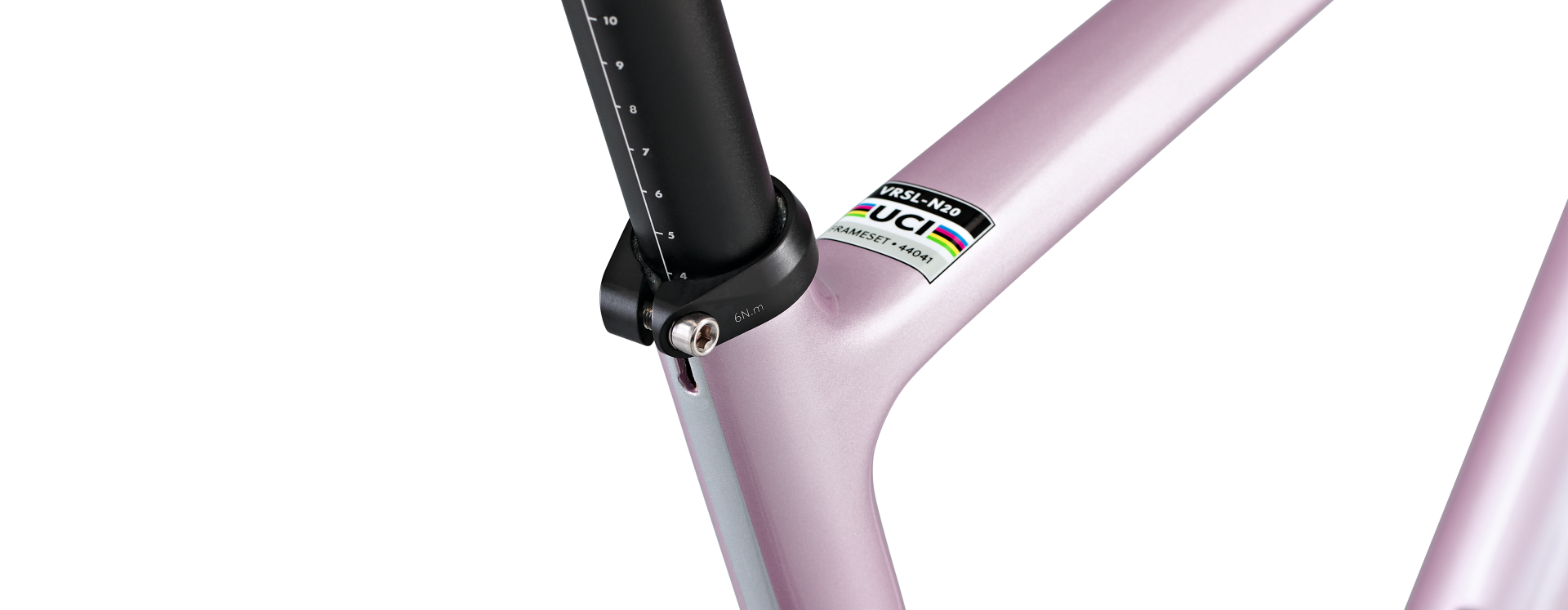

Einstellen und Festziehen der Sattelstütze

Für eine optimale Einstellung muss die Sattelstütze richtig festgezogen werden. Sonst kann es passieren, dass sie beim Fahren verrutscht.
Ist die Sattelstütze dagegen zu fest angezogen, kann das Fahrrad beschädigt werden.


Am besten eignet sich ein Drehmomentschlüssel zum Befestigen der Sattelstütze. Das empfohlene Drehmoment liegt bei 6 bis 7 Nm.


Vorsicht: Der auf der Sattelstütze angegebene Höchstwert darf nicht überschritten werden.

WIE ZIEHE ICH DIE SATTELSTÜTZE RICHTIG FEST?

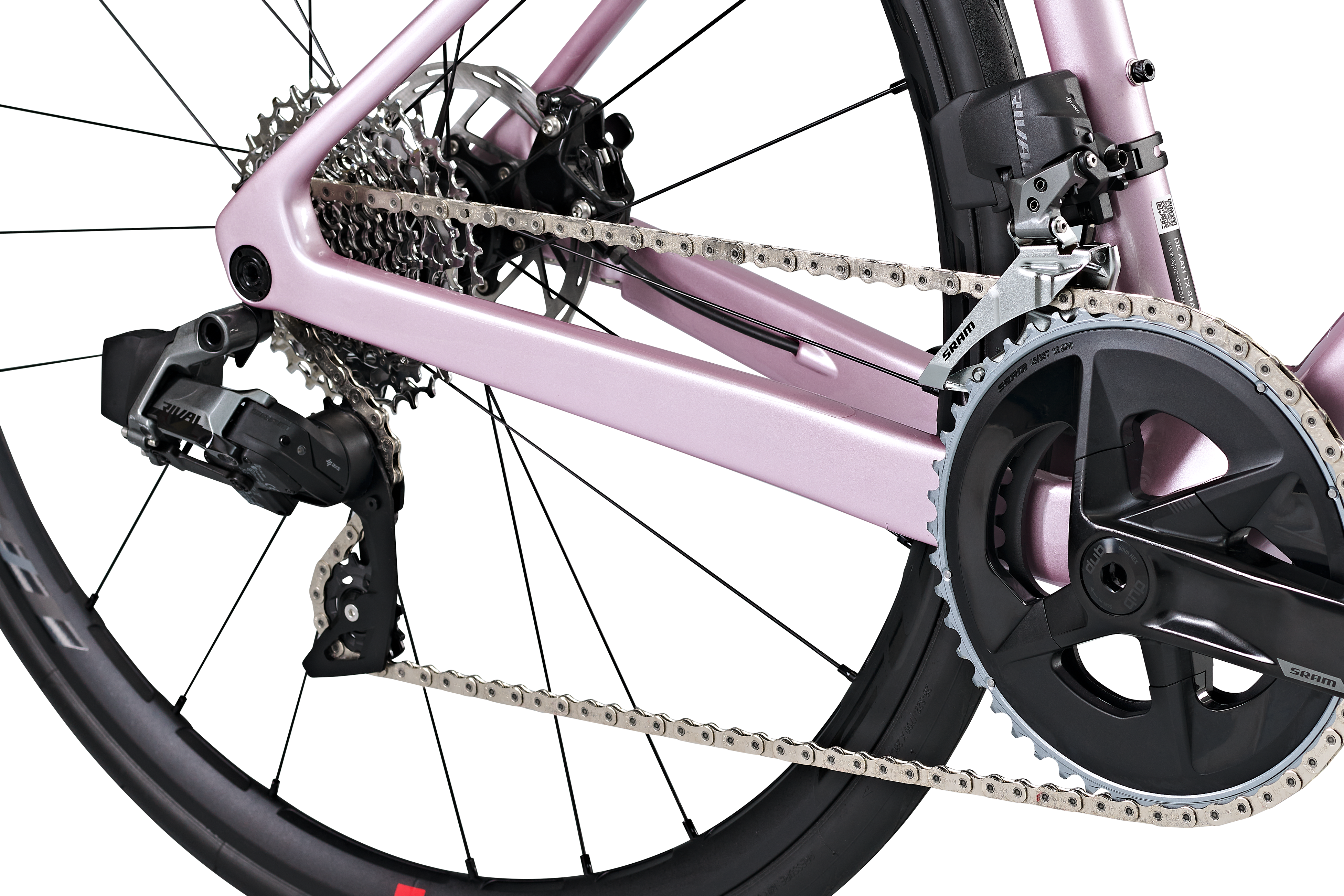

Wechsel der Fahrradkette

Die Kette ist eine entscheidende Antriebskomponente deines Fahrrads. Du kannst anhand mehrerer Anzeichen erkennen, dass der Zeitpunkt zum Wechseln der Kette gekommen ist:
- Die Kette springt
- Die Kette ist über 5.000 km gefahren worden
- Die Schaltvorgänge sind schwergängig

Nähere Informationen hierzu erhältst du in unserem Artikel:

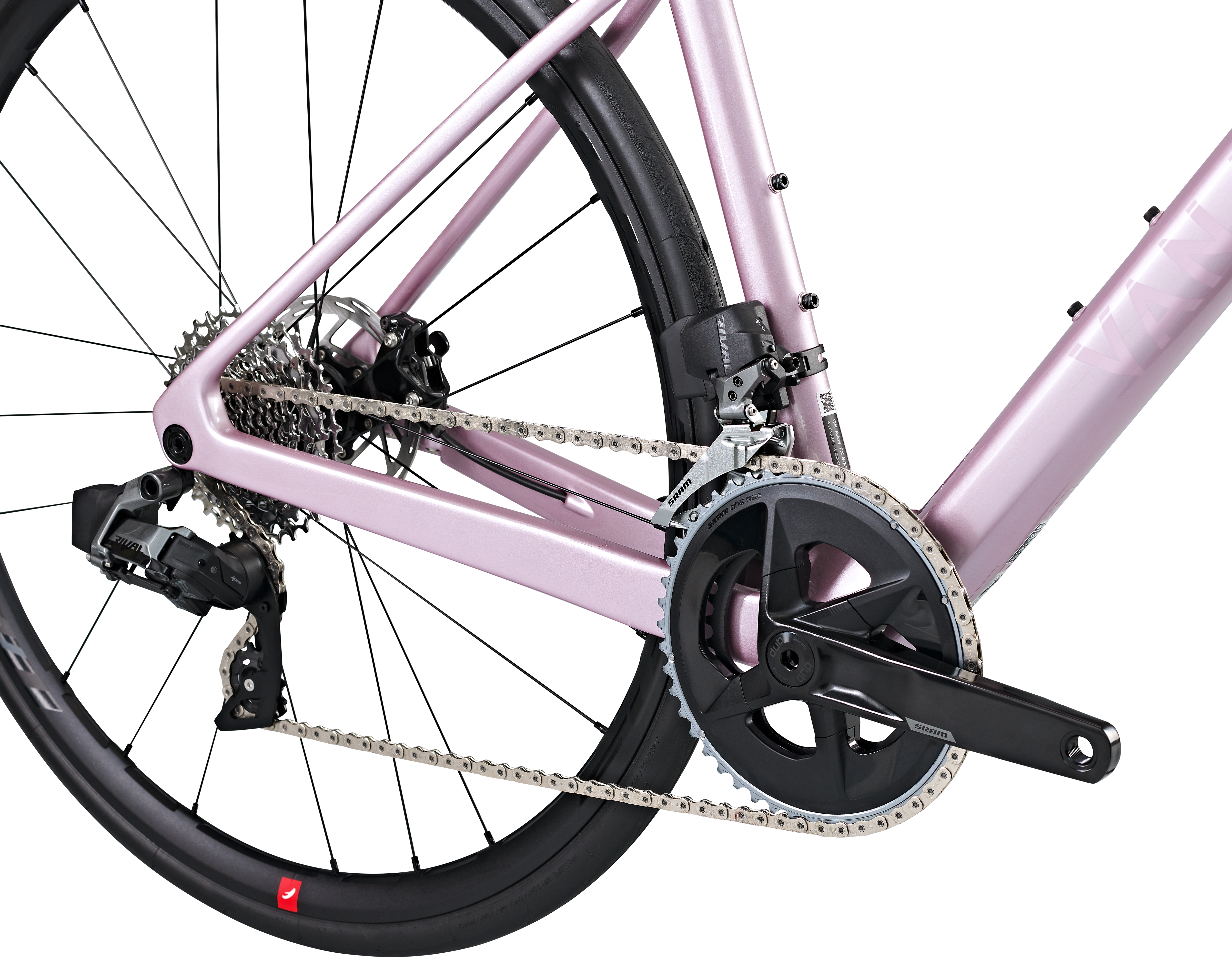

Wechsel der Bremsbeläge

Mehrere Anzeichen können darauf hindeuten, dass die Bremsbeläge gewechselt werden sollten:

- Die Bremsen reagieren nicht mehr so gut wie beim Kauf deines NCR und es fehlt an Direktheit
- Du hörst unnormale Geräusche bei starkem Bremsen
- Die Dicke der Bremsbeläge beträgt weniger als 0,5 mm

In diesem Artikel lernst du die richtige Vorgehensweise zum Wechseln deiner Bremsbeläge kennen:

WANN SOLLTEN DIE BREMSBELÄGE AUSGETAUSCHT WERDEN?

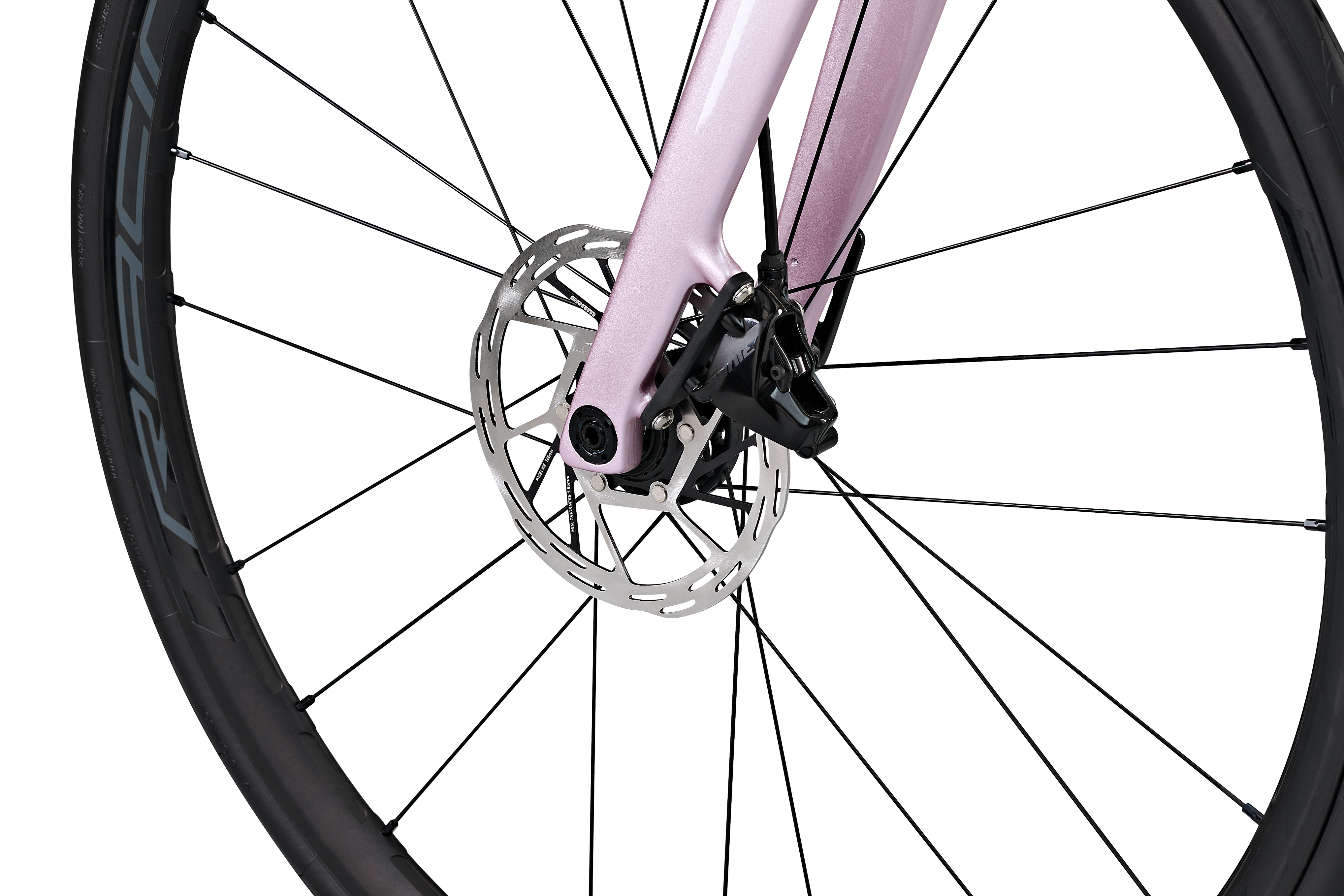

Wechsel der Bremsscheiben

Obwohl Scheibenbremsen auf ein Abnutzen der Bremsbeläge und nicht der Scheiben ausgelegt sind, nutzen sich auch letztere immer aufgrund der Beanspruchung ab.

Das Fahren mit zu stark abgenutzten Bremsscheiben kann gefährlich sein, da diese bei einer abrupten bzw. intensiven Bremsung brechen können.

Der maximale Abnutzungswert der Bremsscheibendicke entspricht einem Wert von ca. 10 % seiner Ausgangsdicke. Wenn dieser Wert erreicht wird, empfehlen wir dir dringend einen Austausch der Bremsscheiben.

WANN SOLLTEN DIE BREMSSCHEIBEN AUSGETAUSCHT WERDEN?
Fetten der Lager deines Fahrrads

Damit dein Rahmen möglichst langlebig ist, solltest du die Lager und die einer Reibung ausgesetzten Stellen deines NCR regelmäßig fetten. Besonders achten solltest du auf die folgenden Teile:

- Tretlager
- Gabelschaft
- Lager der Laufräder
- Sattelstütze

Van Rysel E-EDR AF: ANLEITUNG, REPARATUR

FAQs

In diesem Abschnitt haben wir dir die bei deinem NCR am häufigsten auftretenden Probleme zusammengestellt. Um die Lebensdauer der Komponenten zu verlängern, ohne sich selbst die Hände schmutzig machen zu müssen, empfehlen wir folgendes:

  • Van Rysel E-EDR AF: ANLEITUNG, REPARATUR

    Wartung / Waschen des Fahrrads

    Um die Lebensdauer aller Komponenten deines Fahrrads bzw. seiner Antriebsgruppe zu erhöhen, ist ein regelmäßiges Säubern der entsprechenden Teile erforderlich.

    In den vorangehenden Abschnitten erfährst du, wie du vorgehst.

  • 3. FAQ

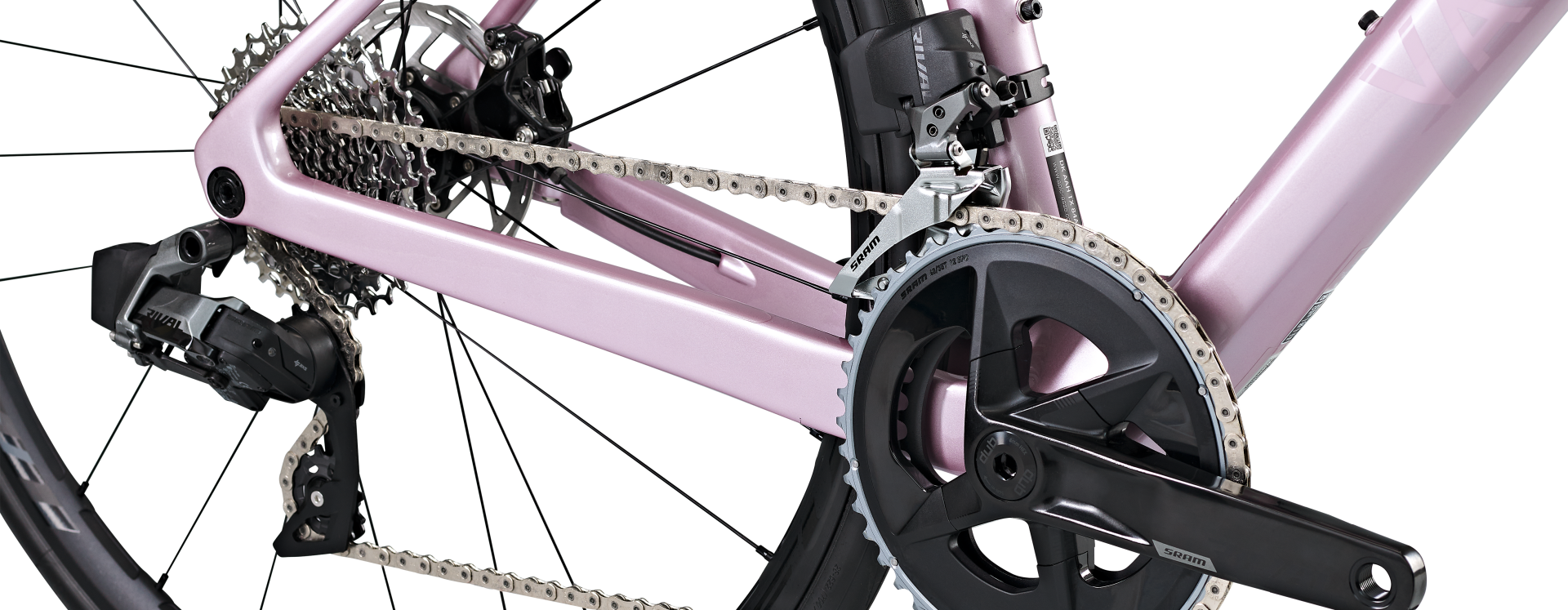

    Abnutzung von Komponenten

    Die Verbrauchsmaterialien an deinem Fahrrad besitzen eine bestimmte Nutzungsdauer. Wenn du dich an diese nicht hältst, beschleunigst du die Abnutzung der anderen Komponenten, was sogar zu einem Brechen von Teilen führen kann:
    - Kette: 5.000 km
    - Kassette: 10.000 km
    - Kontrolliere die Abnutzung der Zähne an den Kettenblättern und Schaltröllchen.

  • 3. FAQ

    Drehmomente

    Zur Vermeidung einer Überbeanspruchung der verschiedenen Komponenten deines NCR solltest du die unterschiedlichen von uns empfohlenen Drehmomentangaben einhalten.

    Zu hohe Drehmomente können ein Brechen von Komponenten oder Stürze verursachen.

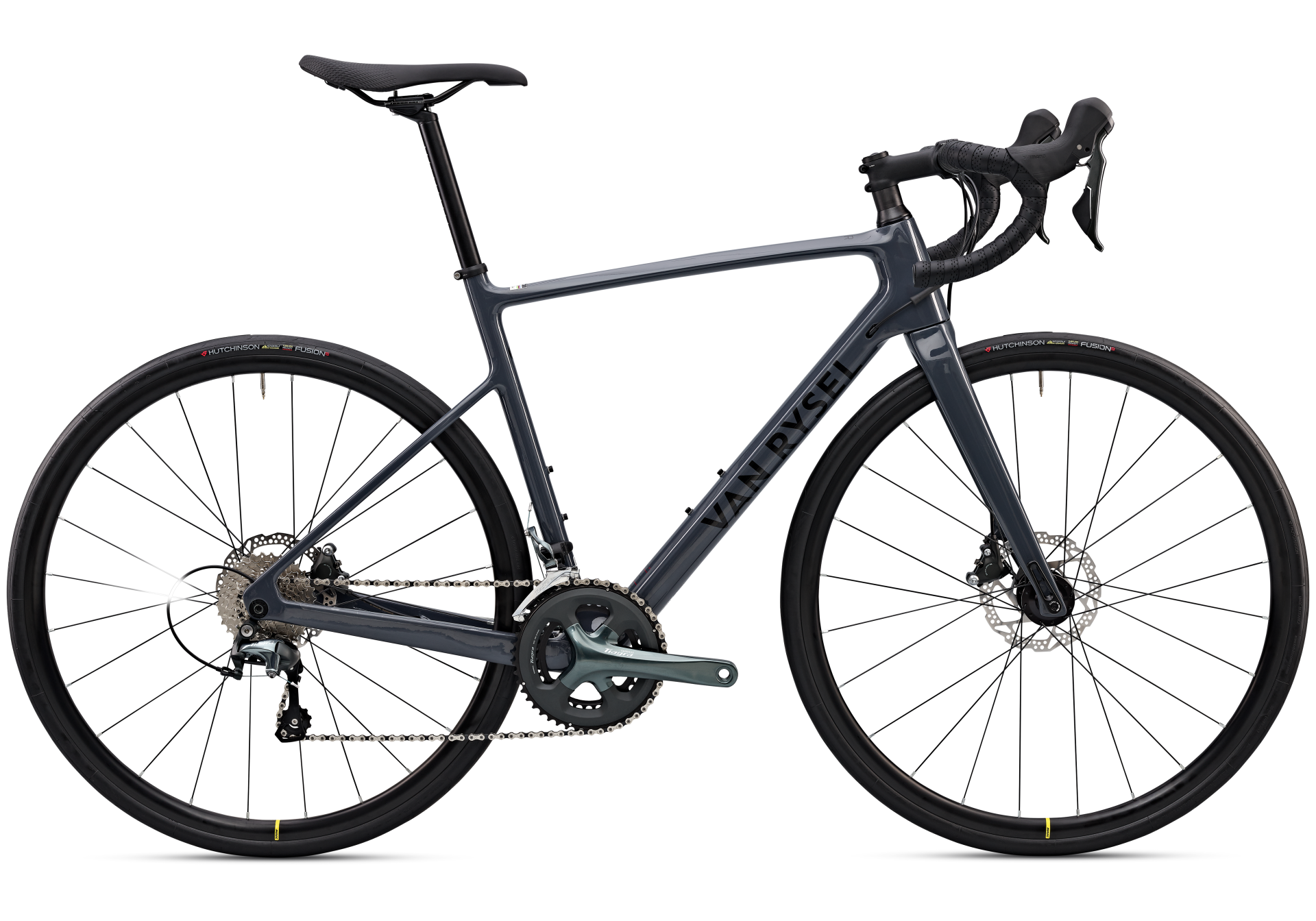

ERSATZTEILE

BEI PROBLEMEN

Wechseln der Pedalen

Deine Pedale sind defekt? Du möchtest deine Plattformpedale gegen Klickpedale austauschen? Folge unserer Anleitung.

Vorsicht: Beachte, dass das Gewinde des linken verkehrtherum verläuft, d.h. das Pedal wird gegen den Uhrzeigersinn festgeschraubt. Das rechte Pedal besitzt hingegen ein normales Gewinde.

Nutze ein geeignetes Werkzeug zum Abziehen der Pedale, denn das Lösen erfordert Kraft.

WECHSELN DER PEDALE

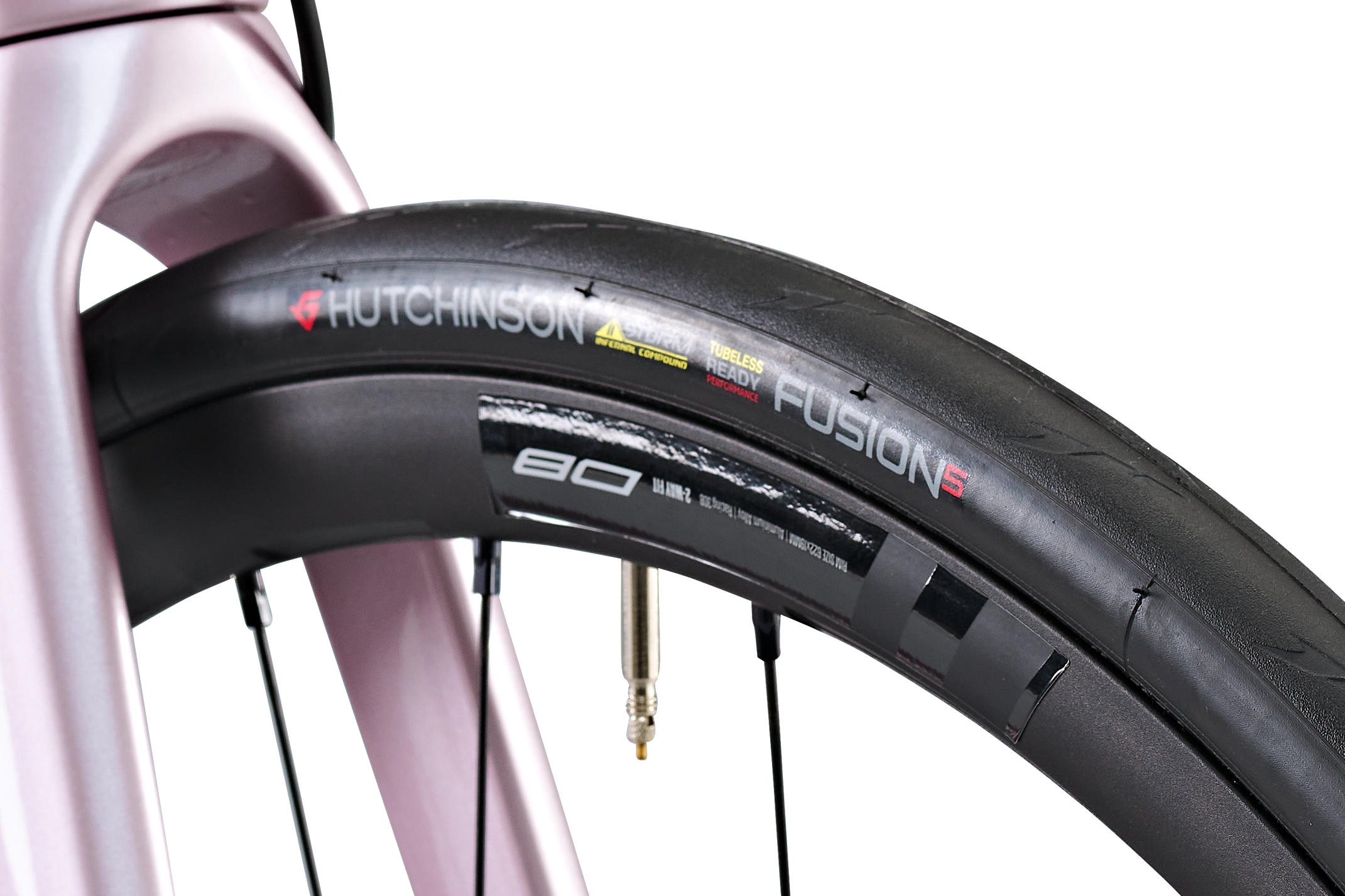

Reifen wechseln

Bei einem Platten befolgst du zum Wechseln deines herkömmlichen Reifens oder deines Tubeless Reifens am besten unser Tutorial:

Wie wechselt man einen Reifen?
Lenkerband wechseln

Das Lenkerband verschleißt mit der Zeit. Denk also daran, es zu wechseln, wenn es abgenutzt ist.

Dein Fahrrad lässt sich nicht mehr so gut bremsen

Wenn du bemerkst, dass deine Bremsen an Leistung einbüßen, gibt es mehrere Lösungen:

- Reinige deine Bremsscheibe mit einem fettlösenden Pflegeprodukt.

- Prüfe den Abnutzungsgrad deiner Bremsbeläge.

- Bremszug auf korrekte Spannung prüfen.

Wenn deine Bremsbeläge abgenutzt sind , musst du sie austauschen. Dabei kannst du das nachfolgende Tutorial befolgen.

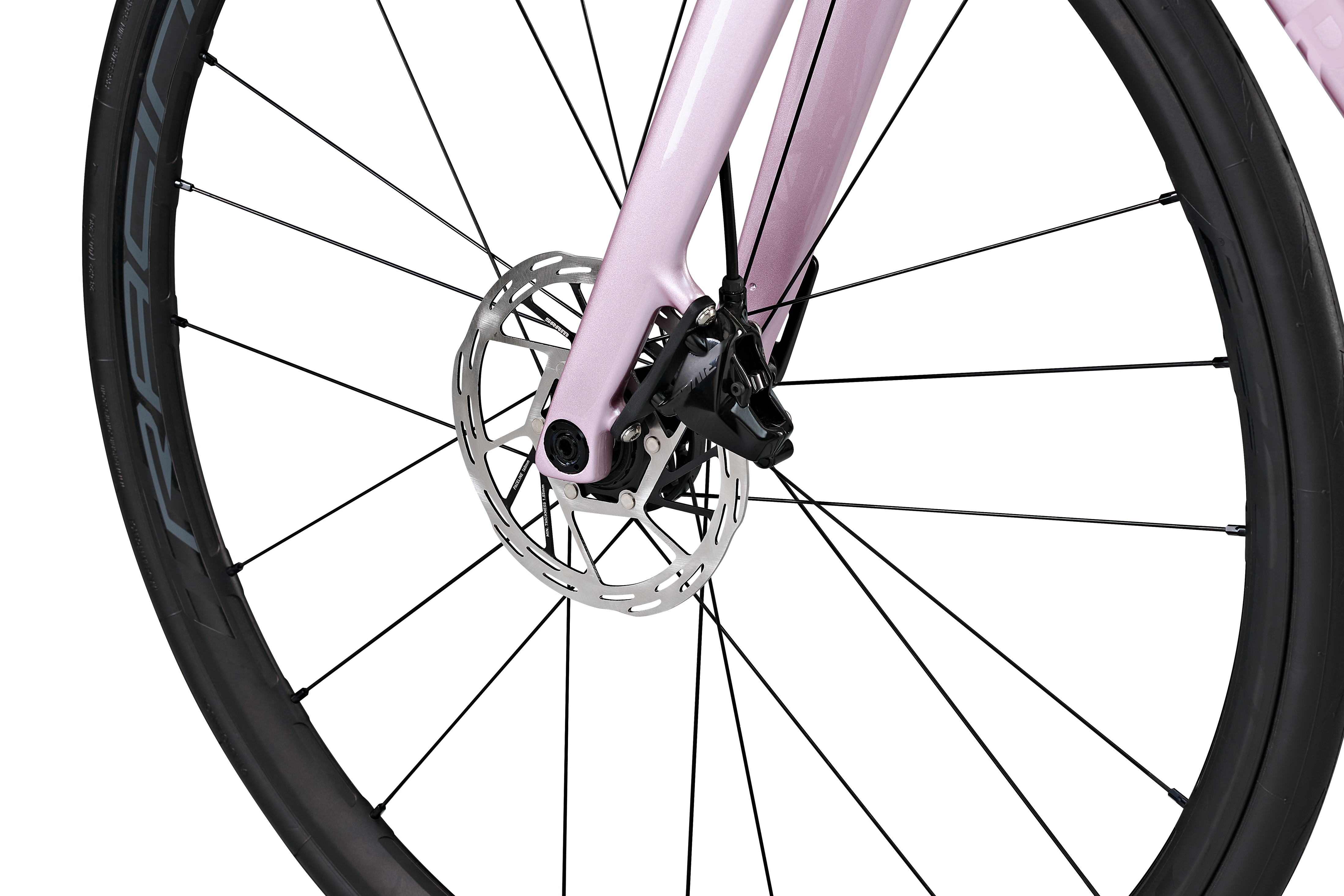

Deine Scheibenbremse gibt Geräusche von sich

Wenn deine Scheibenbremsen laut sind:

- Überprüfe, ob das Laufrad mittig sitzt. Dazu löst du dein Laufrad und ziehst es anschließend wieder fest.

- Prüfe die richtige Einstellung deines Bremssattels.

- Prüfe den Abnutzungsgrad deiner Bremsbeläge.

- Prüfe die Spannung deiner Bremszüge.

MEINE SCHEIBENBREMSE GIBT GERÄUSCHE VON SICH

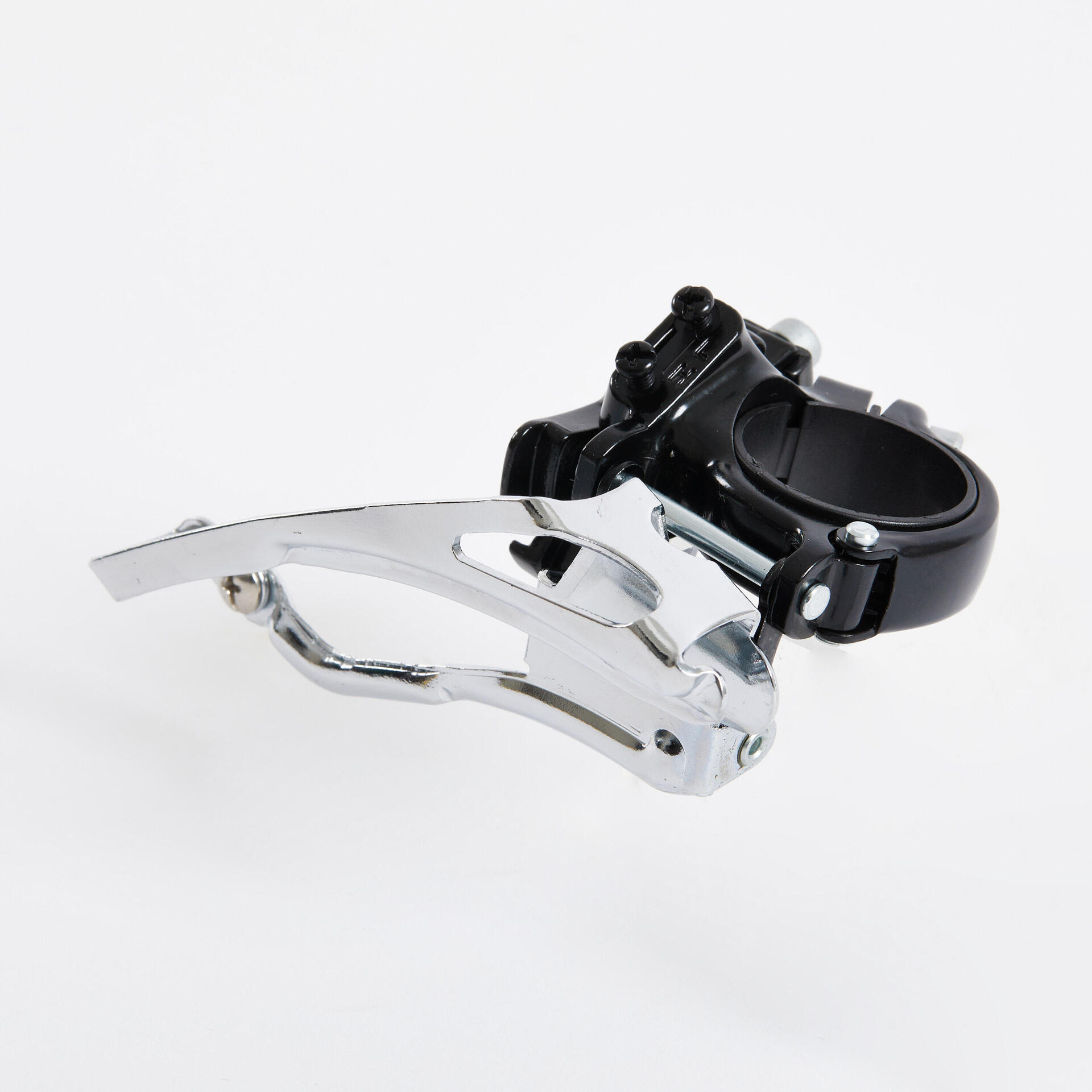

Dein Schaltwerk/Umwerfer schaltet nicht mehr

Wenn dein Schaltwerk/Umwerfer beim Schalten nicht mehr reagiert, kann hierfür der Grund sein, dass du die entsprechenden Züge bzw. Zughülsen austauschen musst.

Befolge hierzu unser Tutorial:

Die Gänge springen

Wenn deine Gänge springen, solltest du folgende Punkte prüfen:

- Abnutzungsgrad deiner Antriebsgruppe.

- Spannung der Züge.

Falls das Problem nicht auf diese Punkte zurückgeht, musst du deinen Schaltwerk bzw. deinen Umwerfer einstellen.

Das Schaltauge des Fahrrads ist verbogen oder gebrochen

Wenn deine Schaltung nicht mehr normal funktioniert und dein Schaltauge verbogen ist

dann kannst du sie mithilfe des nachfolgenden Tutorials austauschen.

Kette wechseln

Nachfolgend findest du die richtige Vorgehensweise, um deine Fahrradkette zu wechseln.

WIE WECHSELT MAN DIE KETTE?
Kassette des Fahrrads wechseln

Du kannst schnell herausfinden, ob deine Kassette abgenutzt ist, indem du ihre Zähne kontrollierst. Wenn die Kette springt oder die Kassette über 10.000 km gefahren wurde, ist es an der Zeit, sie auszutauschen:

In unserem Tutorial erfährst du, wie du vorgehst:

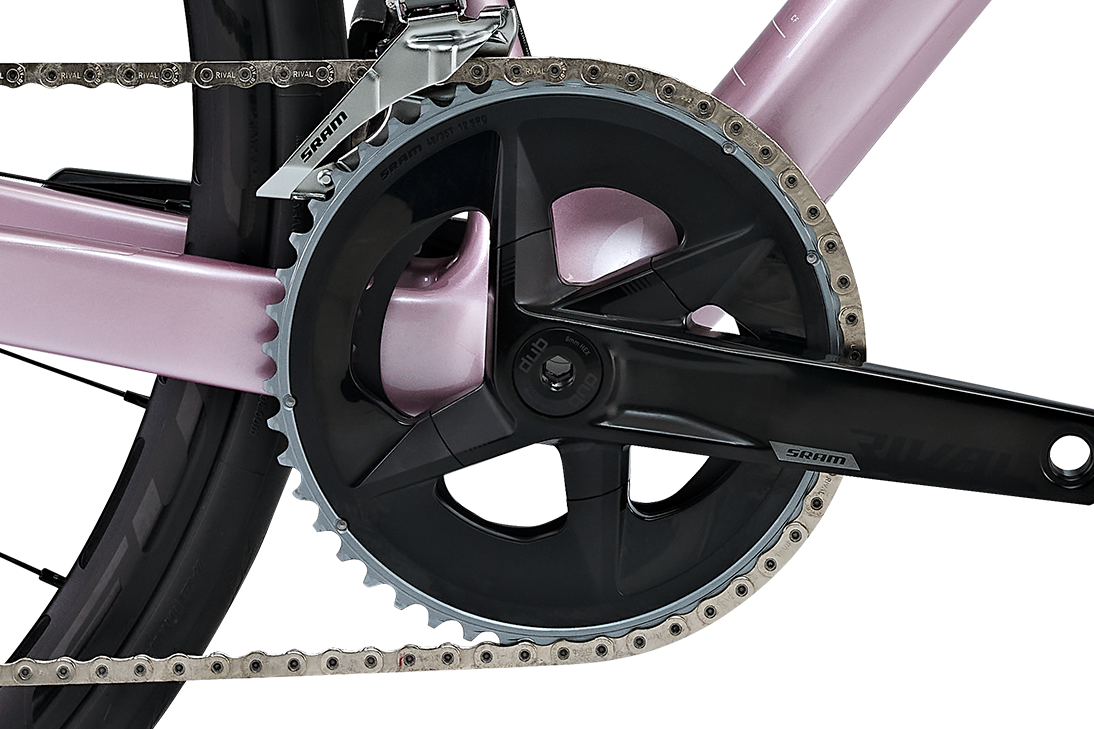

Deine Kettenblätter wechseln

Deine Kettenblätter sind abgenutzt? Du möchtest deine Übersetzung ändern?

In unserem Tutorial erfährst du, wie du vorgehst.

WIE WECHSELT MAN DIE KETTENBLÄTTER?

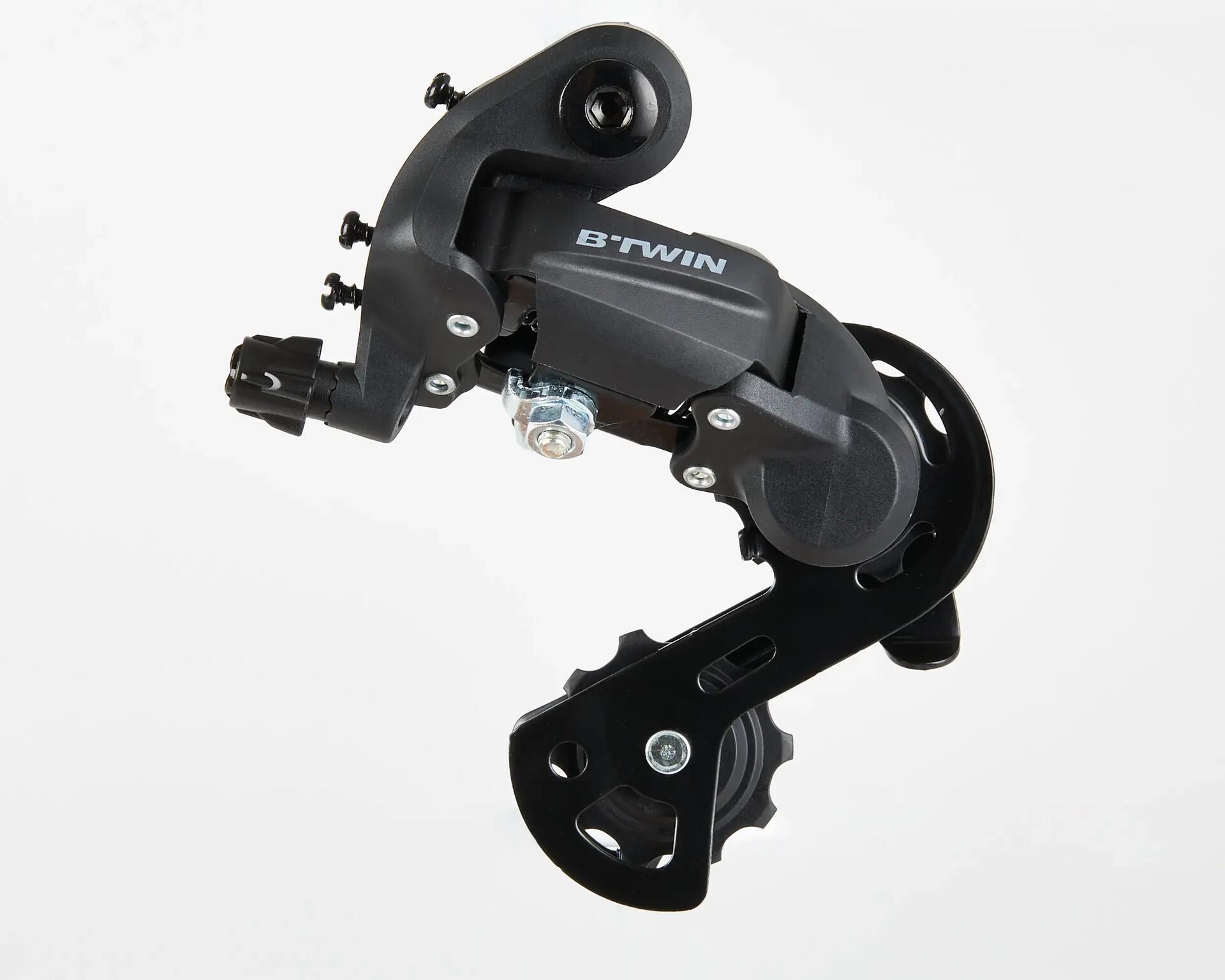

Dein Schaltwerk wechseln

Schau dir das folgende Video an, wenn du dein Schaltwerk austauschen möchtest:

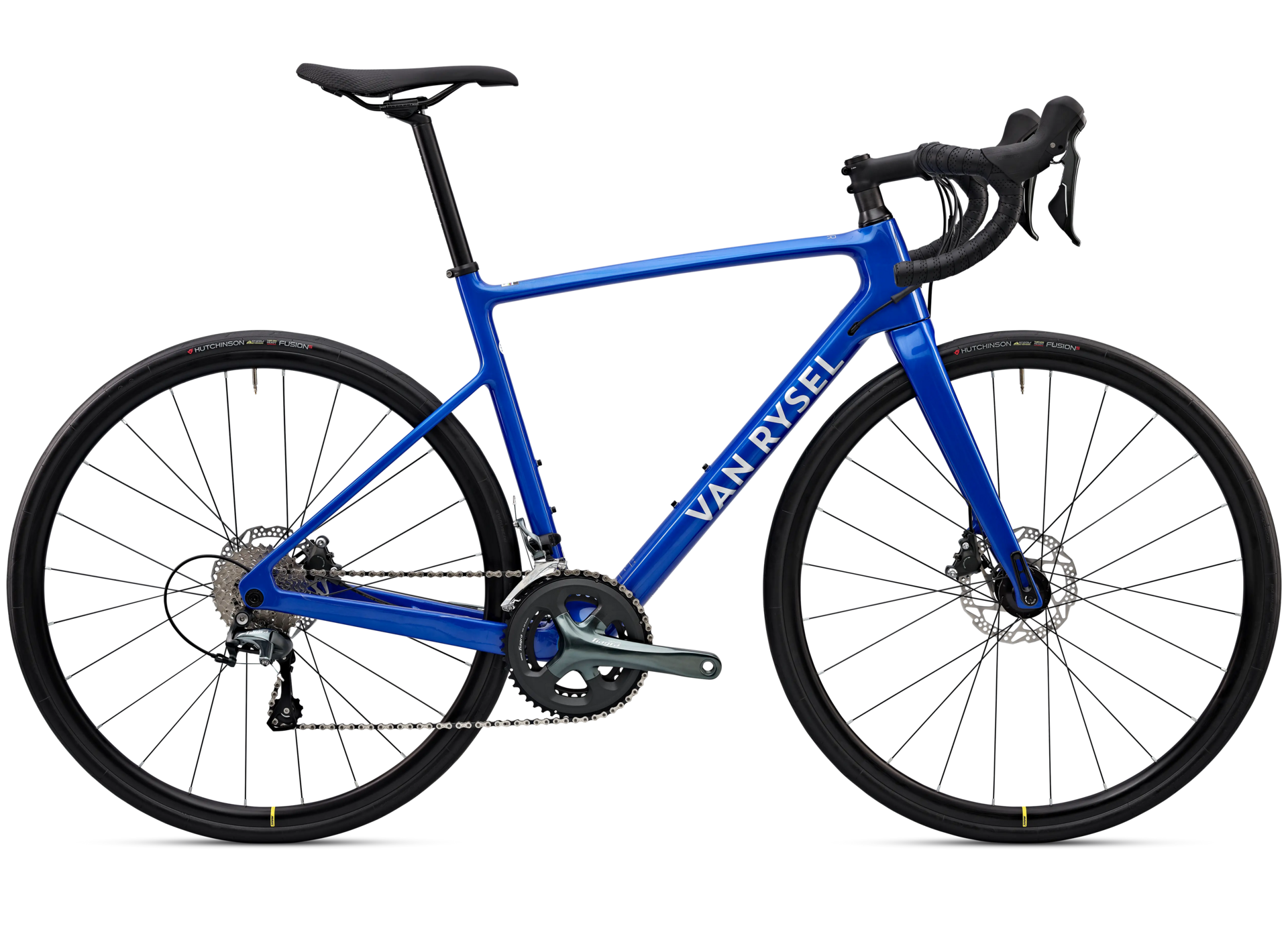

Van Rysel NCR CF Tiagra
Van Rysel NCR CF Tiagra

UNSER VERSPRECHEN

Van Rysel gibt eine Garantie von fünf Jahren auf den Rahmen deines NCR CF. Für alle anderen Komponenten liegt die Garantiedauer bei zwei Jahren.

Während der ersten Fahrten können sich bestimmte Komponenten leicht verstellen. Aus diesem Grund bieten wir für dein NCR CF innerhalb von sechs Monaten nach dem Kaufdatum eine kostenlose Inspektion an.
