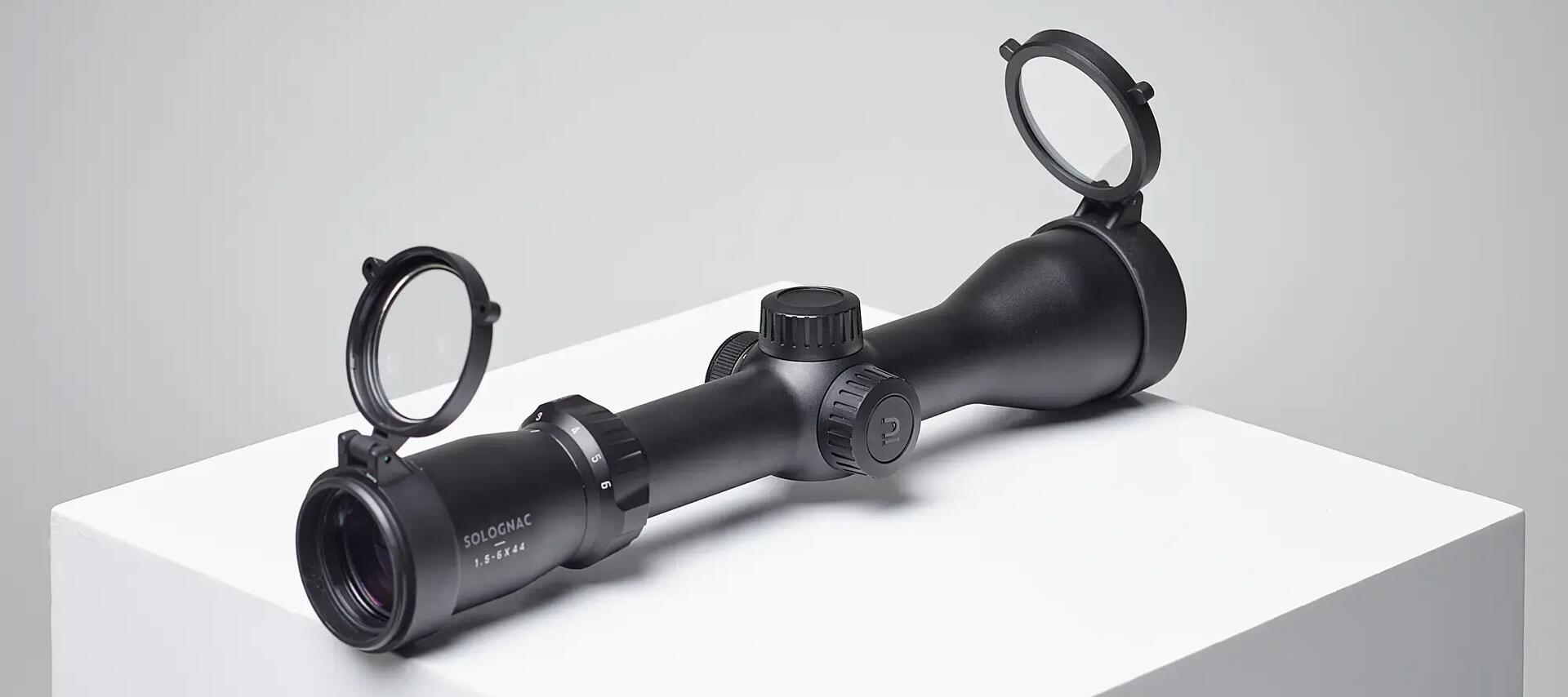

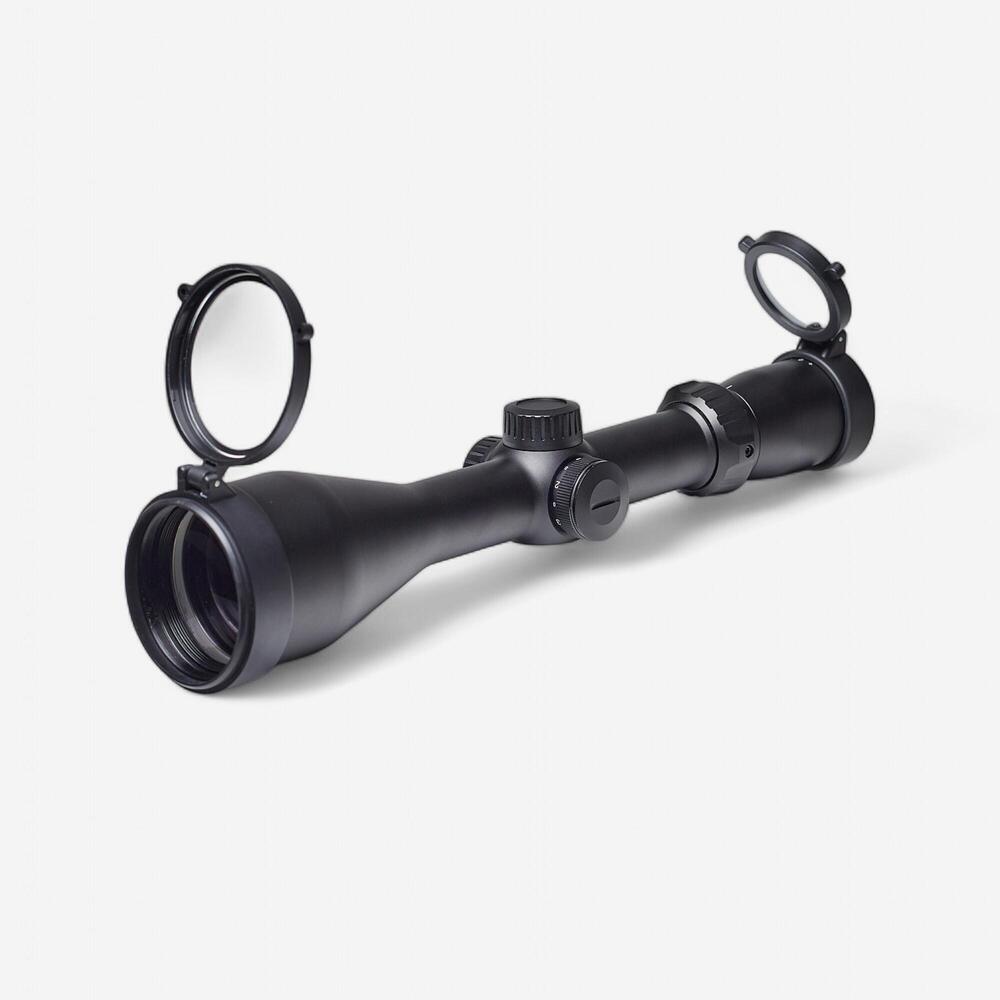

ZIELFERNROHR SOLOGNAC 3-12×56, 1.5-6×44 und 1-4×24

Der Ringdurchmesser muss dem Durchmesser des Zielfernrohrs entsprechen (unsere drei Modelle von Solognac haben einen Rohrdurchmesser von 30 mm).

Das Objektiv des Zielfernrohrs darf nicht in Kontakt mit dem Lauf kommen (die empfohlene Mindestmontagehöhe – Schiene/Rohrachse – liegt bei 28 mm bei unseren drei Modellen).

Präambel:
Versichere dich, dass deine Waffe nicht geladen ist, bevor du das Zielfernrohr montierst.
Überprüfe ebenfalls, dass der Durchmesser des Zielfernrohrs mit dem Durchmesser des Montagerings, den du verwenden willst, übereinstimmt.
Kaufe stets die besten Halterungen (besonders bei großen Kalibern), in dem du sicherstellst, dass die Montagebasis deiner Waffe entspricht.

1. Platziere deine Waffe auf einer stabilen Halterung und positioniere sie.
2. Befestige die Halterungen auf der Basis deines Gewehrs (nicht vollständig festziehen).
3. Platziere das Zielfernrohr in die Halterung.
4. Stelle dich in einer natürlichen Position hinter das Gewehr und überprüfe, ob der Augenabstand richtig ist (kein schwarzer Halo im Zielfernrohr).
5. Drehe das Zielfernrohr in der Halterung, um das Absehen auszurichten (vertikal). Hierfür kannst du eine Wasserwaage oder ein Lot verwenden.
6. Drehe die Schraube gleichmäßig fest (Halterungsstern). Achtung: Schraube die Halterung nicht zu fest an das Zielfernrohr. Es kann sonst beschädigt werden und verliert seine Leistungsfähigkeit oder wird sogar unbrauchbar: 30 in/lbs - 2.5 ft/lbs - 3.4 Nm für die Schrauben an der Montagebasis sowie 16 in/lbs - 1.33 ft/lbs - 1.8 Nm für die Schrauben an der Oberseite der Halterung.

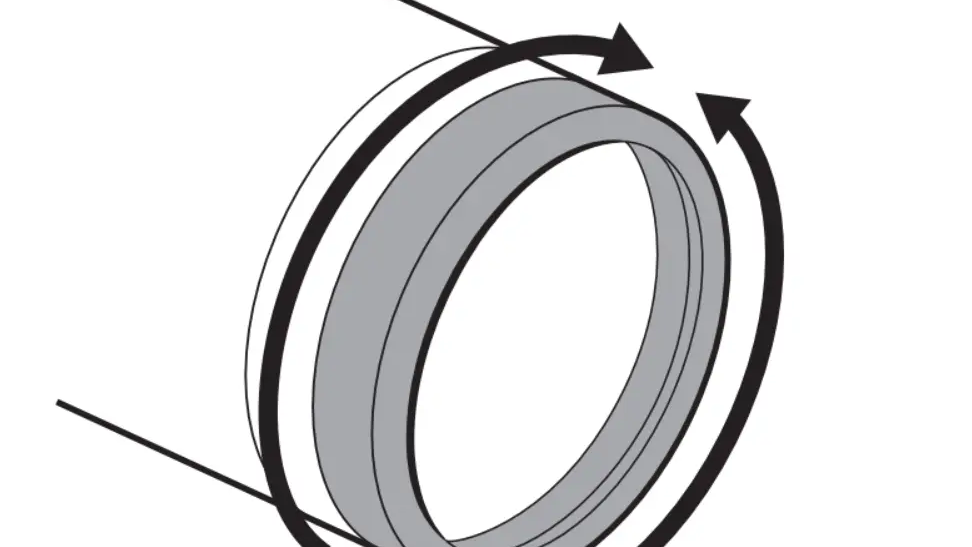

Dein Zielfernrohr verfügt über ein Absehen. Zum Einstellen der Schärfe drehst du das Okular, bis du ein scharfes Bild siehst. Nimm diese Einstellung an einem neutralen Panorama vor.

1. Vor dem Einstellen der Türmchen musst du die Schutzkappen abnehmen. Die Türmchen können nun so eingestellt werden, dass der Zielpunkt dem Treffpunkt entspricht.
2. Zieleinstellung: Installiere die Zieleinstellung auf eine Distanz von 50 m.

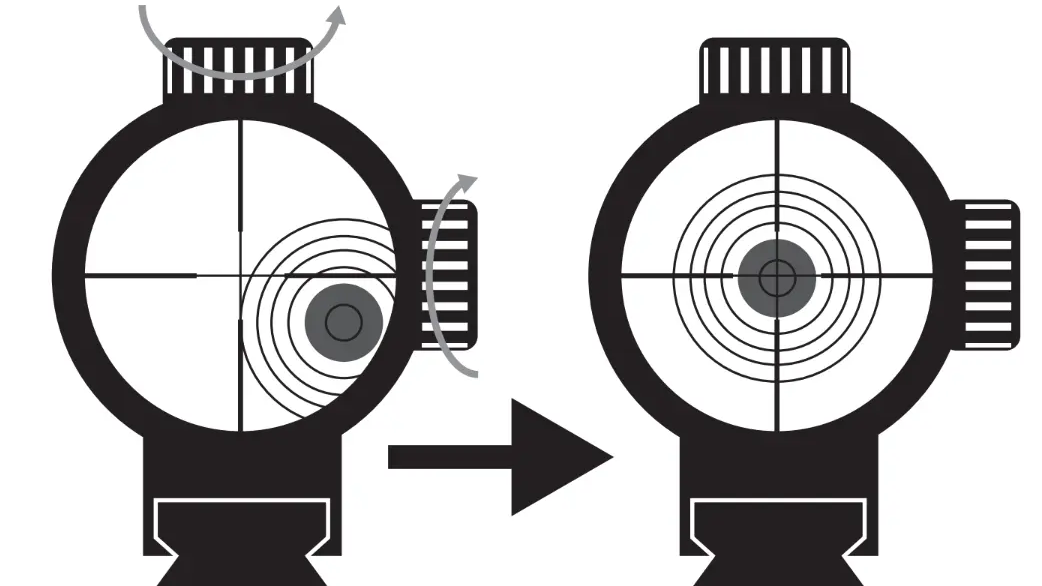

3. Pre-Targeting: Mit Hilfe der Türmchen kannst du das Absehen so versetzen, bis das Zielfernrohr gleich mit dem Lauf auf dem Ziel ausgerichtet ist.
4. Einstellung: orientiere dich an der Zielscheibe.
Schießt die Waffe zu niedrig, musst du sie nach oben korrigieren (Türmchen in Richtung „UP“), indem du entgegen des Uhrzeigersinns an dem Türmchen für die Höhenverstellung drehst.
Schießt die Waffe zu hoch, musst du sie nach unten korrigieren, indem du im Uhrzeigersinn an dem Türmchen für die Höhenverstellung drehst.
Schießt die Waffe zu weit links, musst du sie nach rechts korrigieren (Türmchen in Richtung „RIGHT“), indem du entgegen des Uhrzeigersinns an dem Türmchen für die Seitenverstellung drehst.
Schießt die Waffe zu weit rechts, musst du sie nach links korrigieren, indem du im Uhrzeigersinn an dem Türmchen für die Seitenverstellung drehst.

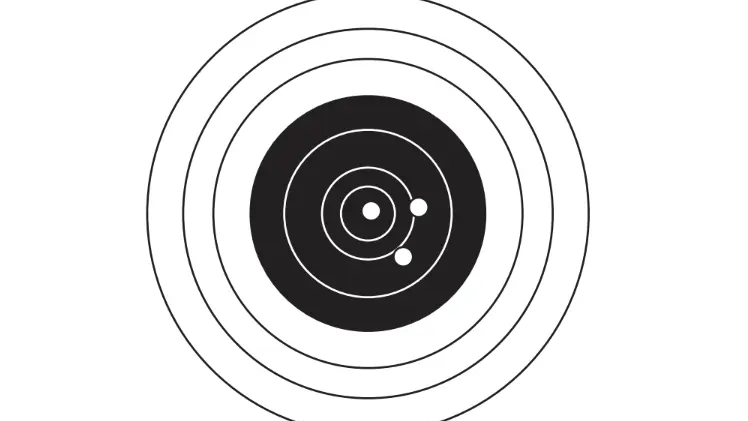

5. Nimm mindestens drei Testschüsse vor um sicherzustellen, dass deine Ergebnisse zuverlässig und reproduzierbar sind. Gib drei Schüsse (oder mehr) mit Bedacht ab. Verwende das Zentrum der Schussgruppe als Referenz, um deine Einstellung zu bestätigen oder anzupassen.

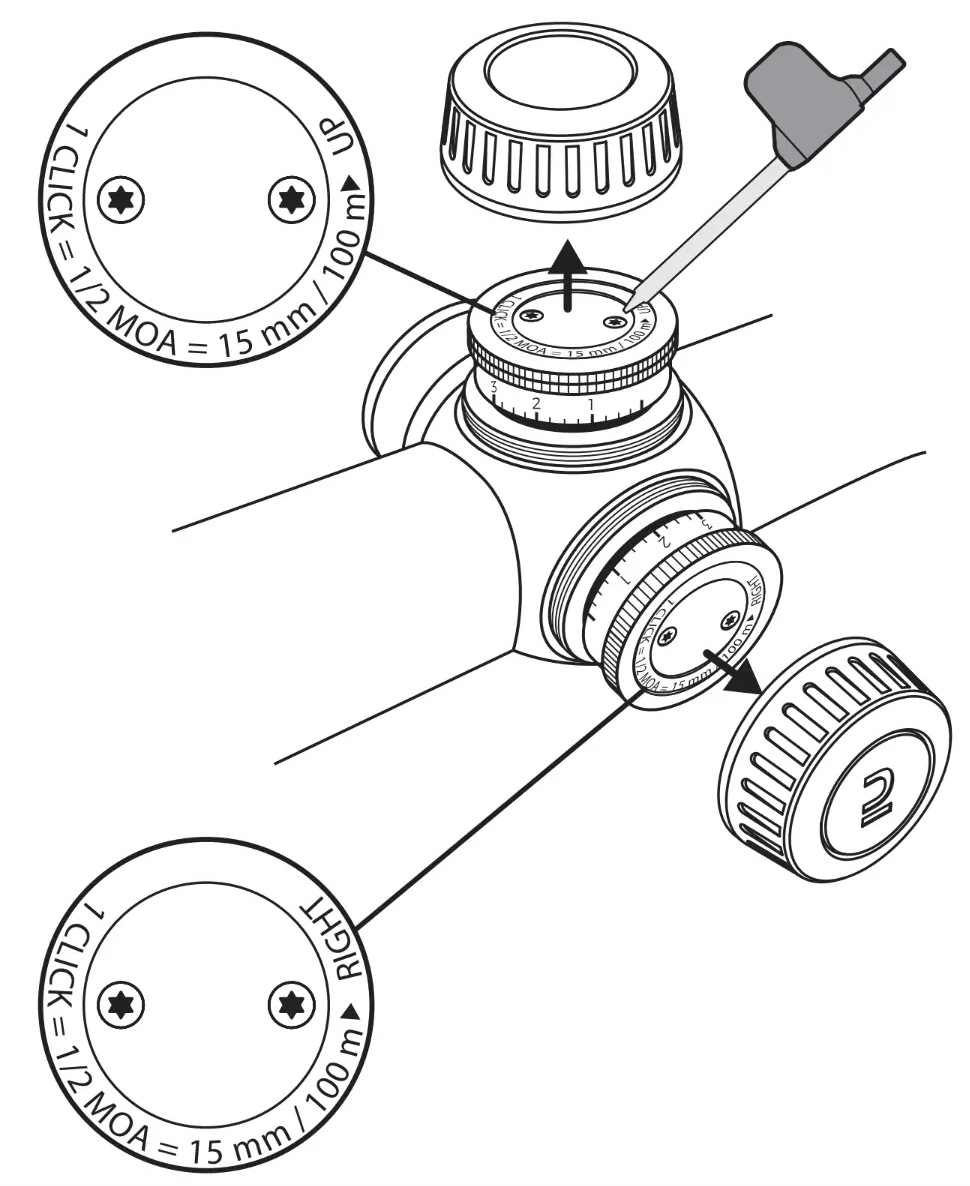

6. Ist die Einstellung zufriedenstellend, können die Türmchen zurückgesetzt werden und so deine Einstellungspositionen markiert werden. So gehst du vor:
– nimm die Abdeckung vom Türmchen ab.
– löse die zwei Innensechsrundschrauben teilweise mit dem mitgelieferten Schraubendreher, bis der äußere Ring frei drehbar ist (kein hörbares Rasten).
– drehe nur den äußeren Ring des Türmchens, bis die Einstellung „0“ und der Pfeil zusammenlaufen.
– drehe nun die zwei Innensechsrundschrauben wieder fest und halte dabei den äußeren Ring fest.

1. Möglichkeit: Nicht richtig festgezogene Basisplatte oder Schiene der Waffe.
2. Möglichkeit: Mangelhafte Verschraubung zwischen Ringen und Schiene der Waffe.
3. Möglichkeit: Mangelhafte Verschraubung der Ringe am Zielfernrohr.
4. Möglichkeit: Instabile Schießauflage.
5. Möglichkeit: Zu hohes Startgewicht (Abzugfinger).
6. Möglichkeit: Inkompatibilität von Munition und Lauf.
7. Möglichkeit: Zu stark verschmutzter Lauf.

1. Möglichkeit: Falsche Ausrichtung der Schiene oder Platten mit dem Lauf.
2. Möglichkeit: Ungleiche Ringe.
3. Möglichkeit: Zu stark geneigte Schiene.

Unsere Zielfernrohre werden mit Batterien verkauft. Ein Kunststofffilm schützt das elektronische Element vor ungewolltem Batterieverbrauch während des Transports. Während der Verwendung ist die Batterielebensdauer jedoch stark abhängig von der Intensität der Nutzung (Level 1 bis 6): ca. 5/6 h mit voller Leistung, tausende Stunden auf den niedrigeren Stufen.

Ja! Stelle es auf die Zahl 0 ein, um einen vorab auf 100 m eingestellten Punkt zu fixieren.

U (UP): Bewegt das Absehen ab, beim nächsten Schuss erhöht sich dein Treffpunkt.
R (RIGHT): Bewegt das Absehen nach links, beim nächsten Schuss sitzt dein Treffer weiter rechts.

Die Parallaxe ist auf 50 m festgesetzt. Dieses Phänomen kann auf Entfernungen von 50 m auftauchen.

Ja! Das Zielfernrohr ist mit Stickstoff und Anti-Beschlagschutz innen gespült, an O-Ringen versiegelt, und hat einen Tauchtest in 1 m über 15 Minuten bestanden.
