VAN RYSEL E-GRVL AF HD X30

Zunächst musst du die Abdeckung zwischen den Bremsbelägen entfernen.

Wenn sich keine Abdeckung an der Bremse befindet, darfst du auf keinen Fall den vorderen Bremshebel betätigen.

Das Vorderrad muss gerade eingebaut werden und die Scheibe darf die Bremsbeläge nicht berühren.

Im Hinterrad befindet sich der Motor des Fahrrads. Die Stromverbindung zwischen dem Akku und dem Motor erfolgt über einen Anschluss am Laufrad, auf Seiten der Scheibe.

Für eine gute Verbindung muss der Anschluss unbedingt nach oben ausgerichtet sein, damit er perfekt in die speziell dafür entworfene Öffnung am Rahmen passt (siehe Darstellung unten).

Bevor du das Rad festziehst, vergewissere dich, dass der Anschluss richtig positioniert ist und fest sitzt.

Verwende das Carbonfett aus der Verpackung und verteile es auf der Sattelstütze.

Ohne Carbonpaste kann es sein, dass sich die Sattelstütze während der Fahrt bewegt.

Führe zuerst den gewindelosen Teil des Akkus in die Sattelstütze ein.

Drücke den Akku vorsichtig hinein, bis nur noch 1 bis 2 Zentimeter aus dem Rohr herausragen, damit er leicht zugänglich ist und trotzdem stabil sitzt.

Bewege den Akku mit Vorsicht, um die Kabel nicht zu beschädigen. Eine behutsame Handhabung ist entscheidend, um die Unversehrtheit der elektrischen Verbindungen zu gewährleisten..

A: Motor.
B: Knopf zum An- und Ausschaltendes Fahrrads, zur Anzeige des Akkustands und zum Wechseln der Leistungsmodi.
C: Ladebuchse des Fahrrads.
D: Fahrradakku (der Akku kann nicht herausgenommen werden).

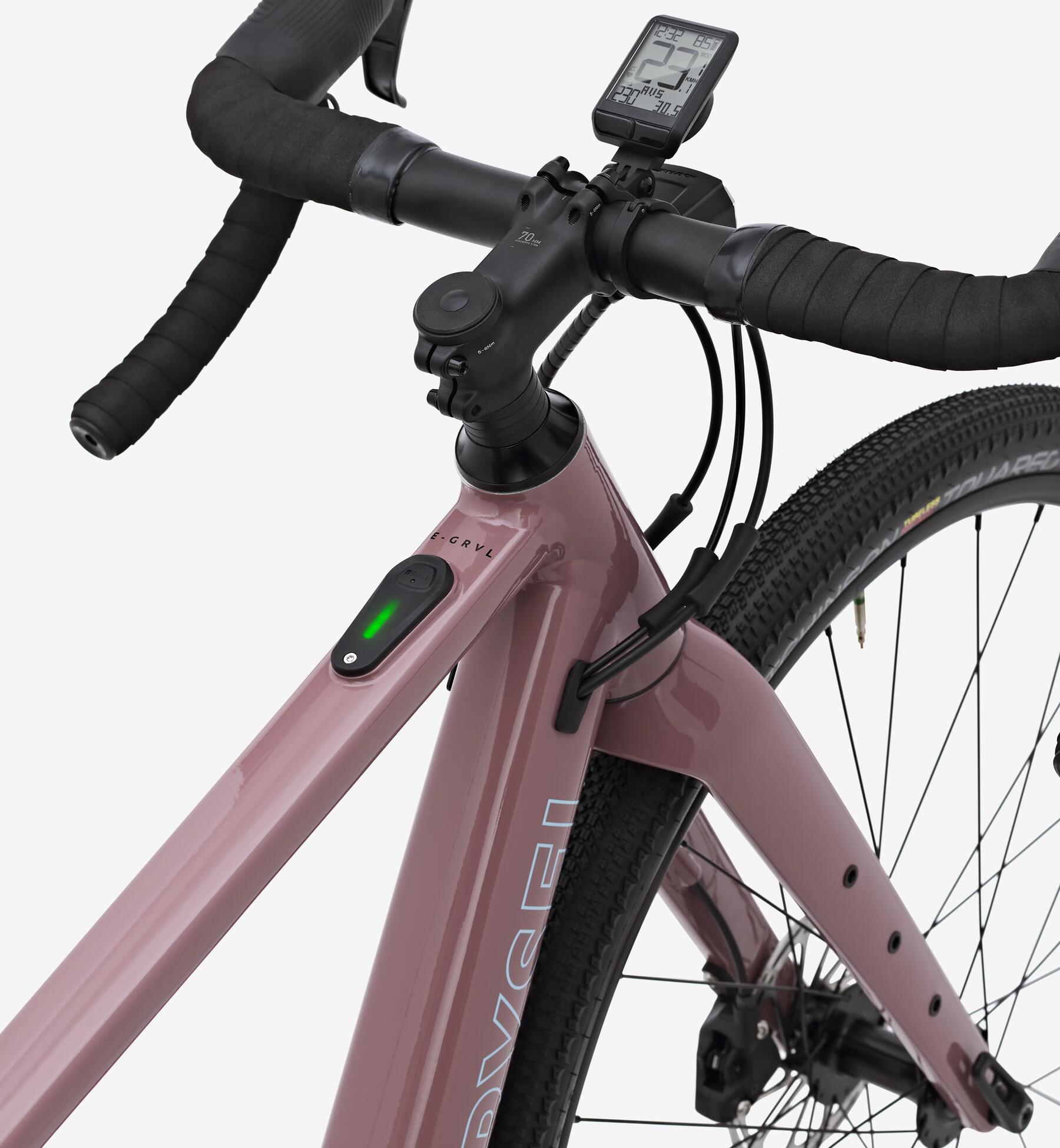

Halte die Taste am Oberrohr eine Sekunde lang gedrückt, um das Fahrrad einzuschalten.

Bei eingeschaltetem Fahrrad musst du lediglich die Taste am Oberrohr drei Sekunden lang gedrückt halten.

Das Fahrrad verfügt über vier Unterstützungsmodi:
0 Weiß: keine Unterstützung.
1 Grün: leichte Unterstützung. (Stromsparmodus)
2 Orange: mittlere Unterstützung.
3 Lila: starke Unterstützung (hoher Akkuverbrauch).

Die Unterstützung wird automatisch abgeschaltet, wenn die Geschwindigkeit über 25 km/h steigt.

Ja, die elektrische Unterstützung startet erst, wenn der Fahrer mindestens im Unterstützungsmodus 1 anfängt, in die Pedale zu treten.
Die Unterstützungsintensität kann anschließend über den gewählten Unterstützungsmodus gesteuert werden. In Modus 1 muss kräftiger in die Pedale getreten werden als in Modus 3, um die gleiche Geschwindigkeit zu erreichen.

Über die Knöpfe am Oberrohr:
- Ein kurzer Druck auf den Knopf:  Unterstützungsintensität steigern (0->1->2->3)

Wenn du den Knopf in Modus 3 eine Sekunde lang gedrückt hältst, kehrst du zu Modus 0 zurück. Jetzt kannst du erneut von ->1->2->3 steigern.

Je nach Farbe, welche die Leuchte am Oberrohr des Fahrrads anzeigt.

Weiß: Modus 0.
Grün: Modus 1.
Orange: Modus 2.
Lila: Modus 3.

Wenn dein Fahrrad mit deinem Fahrradcomputer verbunden ist, lässt sich der Unterstützungsmodus auch direkt auf dem Fahrradcomputer anzeigen. Weitere Informationen findest du in der Rubrik "Mein smartes Fahrrad".

Der Akku ist regenfest, darf aber auf keinen Fall in Wasser getaucht oder mit einem Hochdruckstrahler gereinigt werden.

Trotzdem empfehlen wir, beim Abstellen und Lagern des Fahrrads größtmögliche Vorsicht walten zu lassen.

Das Fahrrad schaltet sich nach einigen Minuten automatisch ab, wenn es nicht bewegt wird.

Der Computer wird nicht zusammen mit dem Fahrrad eingeschaltet. Halte die Ein-/Aus-Taste des Computers zwei Sekunden gedrückt, um ihn einzuschalten.

ANT+ ist eine kabellose Technologie, mit deren Hilfe Geräte unterschiedlicher Marken gemäß allgemeiner Kommunikationsregeln miteinander kommunizieren können.

Für diese Fahrrad gibt es zwei ANT+ Kommunikationsarten:

ANT+ LEV (Light Electric Vehicle): Dieses System liefert Informationen über E-Bikes, z. B. den aktuellen Unterstützungsmodus, den Ladestand oder wie lange der Akku noch genutzt werden kann. Geräte wie Fahrradcomputer oder GPS-Geräte, die ANT+ LEV verwenden, können diese Informationen anzeigen.

ANT+ PWR (Bicycle Power): Dieses Gerät misst die zur Fortbewegung des Fahrrads aufgebrachte Leistung des Radfahrers (in Watt) und die Geschwindigkeit, mit der er in die Pedale tritt. Mit dieser Technologie ausgestattete Fahrradcomputer bzw. GPS-Geräte können diese Daten anzeigen.

Wichtig: Wenn du einen Fahrradcomputer oder ein GPS-Gerät zum ersten Mal verwendest, musst du es erst koppeln. Es müssen zwei Verbindungen hergestellt werden, eine für jede Kommunikationsart des Typs ANT+. In der Bedienungsanleitung deines Geräts findest du Informationen dazu, wie du diese Anschlüsse herstellst.

Befolge die je nach Marke deines Fahrradcomputers unterschiedlichen Anweisungen zum Einrichten einer Verbindung.

Wichtig: Wenn du den BC900 zum ersten Mal einschaltest, musst du ein paar Grundeinstellungen festlegen und den Computer mit dem System deines E-Bikes koppeln. Gehe dazu wie folgt vor:

– Installiere die App „Decathlon Connect“ auf deinem Smartphone.

– Öffne das Menü „Geräte“ und wähle „Ein Gerät hinzufügen“.

– Wähle in der Kategorie "Fahrradcomputer" das Gerät "BC 900" aus.

– Schalte den Fahrradcomputer BC900 ein, indem du die Ein-/Aus-Taste zwei Sekunden gedrückt hältst. Wenn auf dem Display "Verbinden" angezeigt wird, drückst du die OK-Taste, um die Verbindung mit deinem Smartphone herzustellen.

– Der Computer startet nun den Kopplungsvorgang mit deinem E-Bike.

Das E-Bike muss während dieses Vorgangs eingeschaltet sein. Wenn die Kopplung fehlschlägt, wird der Versuch bei jedem Starten der Aktivität wiederholt.

Der Computer startet nicht automatisch, wenn du mit dem Fahrrad fährst. Du musst eine Aktivität auswählen:

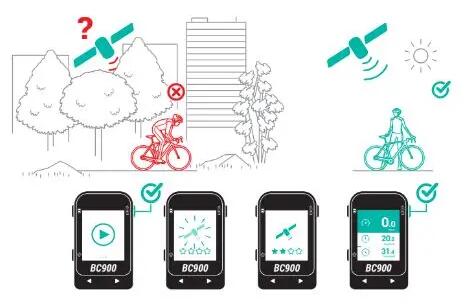

1. Drücke im Hauptmenü "START" auf „OK“.

2. Der Computer zeigt den Akkustand des Fahrrads an und sucht nach Satelliten. Wenn die Suche erfolgreich war, blinkt der Hauptbildschirm mit den Aktivitäten auf.

3. Drücke auf „OK“, um die Tour zu starten.

Wichtig: Der Computer verfügt über eine "automatische Start-/Stopp-Funktion": Er pausiert, wenn du anhältst, und startet automatisch wieder, wenn du weiterfährst. Diese Funktion kann im Einstellungsmenü des Computers deaktiviert werden.

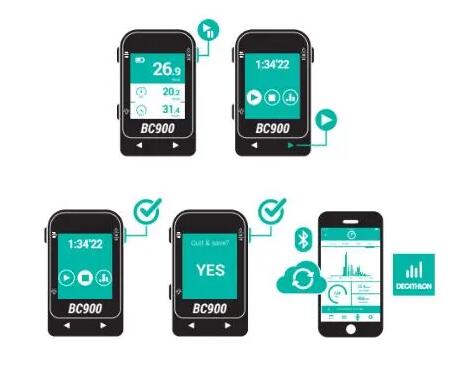

Um eine Session zu beenden, drückst du auf dem Computer auf „OK“. Mit dem Rechts-Pfeil kannst du das Piktogramm "Stopp" auswählen und dann mit „OK“ bestätigen. Durch erneutes Bestätigen wird die Session gespeichert.

Wenn du die Tour in der Decathlon Connect App speichern möchtest, öffne die App auf deinem Smartphone und starte die Synchronisation. Dabei muss sich der eingeschaltete Computer neben dem Smartphone befinden.

Das E-GRVL AF HD X30 verfügt über eine "ANT+ LEV-Schnittstelle", die die Verbindung mit Fahrradcomputern/GPS-Geräten anderer Hersteller (Garmin, Hammerhead, Wahoo usw.) ermöglicht. Alle Geräte, die mit dieser ANT+ LEV-Technologie ausgestattet sind, sind mit dem Fahrrad kompatibel.

Im Einstellungsmenü kannst du unter „Sensoren“ externe Sensoren wie einen Pulsgurt, Trittfrequenzsensor oder Leistungsmesser auswählen und verbinden.

Alle ANT+- und Bluetooth® Smart-Sensoren sind unabhängig vom Hersteller kompatibel.

Du kannst die Aktivitätsbildschirme, also die Seiten des Computers, die während der Fahrt angezeigt werden, personalisieren. Auf jeder Seite kannst du Folgendes auswählen:

– Die Anzahl der Felder (Werte): 1 bis 5. Die Schriftgröße wird automatisch angepasst. Je weniger Werte du auswählst, desto größer werden die Zahlen angezeigt.
– Die Art der in den verschiedenen Feldern angezeigten Informationen
– Die Anzahl der Seiten (maximal neun)

Diese Einstellungen können auf dem Computer oder noch einfacher über die Decathlon Connect App angepasst werden.

Anpassen der Bildschirme über die Decathlon Connect App:
– Schalte deinen Fahrradcomputer BC900 ein.
– Öffne das Menü „Geräte“ in der Decathlon Connect App und wähle den BC900 und dann „Konfiguration“ aus.
– Warte, bis die Bestätigung der aktuellen Bildschirmkonfiguration angezeigt wird.
– Nun kannst du Bildschirme hinzufügen oder löschen, die Anzahl der auf den einzelnen Bildschirmen angezeigten Funktionen festlegen und auswählen, welche Informationen in den verschiedenen Feldern angezeigt werden.
– Drücke auf „Speichern“, um die neuen Einstellungen auf den Fahrradcomputer zu übertragen. Dazu muss der Fahrradcomputer eingeschaltet sein.
– Warte, bis die Konfiguration abgeschlossen ist.

Sobald die erste Verbindung hergestellt wurde, startest du einfach die Decathlon Connect-App und tippst im Dashboard der App auf „Gerät synchronisieren“.

Stelle sicher, dass sich dein Fahrradcomputer in der Nähe deines Smartphones befindet, dass Bluetooth aktiviert ist und dass das Smartphone mit dem Internet verbunden ist.

Die Synchronisierung deiner Trainingseinheiten startet automatisch. Behalte den Computer in der Nähe des Smartphones, bis die Übertragung abgeschlossen ist.

Bevor du dein E-Bike lädst, bringe es an einen vor Feuchtigkeit und direktem Sonnenlicht geschützten Ort mit Temperaturen von +10 °C bist +40 °C.

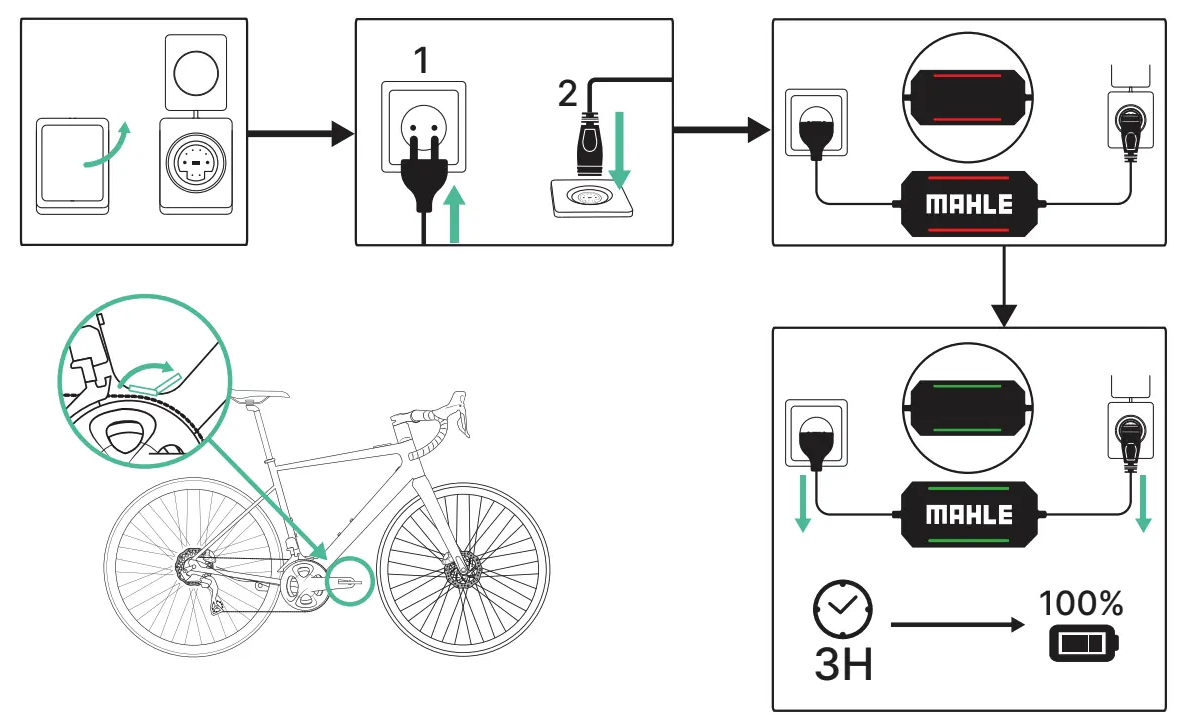

Öffne zum Starten des Ladevorgangs den Deckel auf der Oberseite des Tretlagers.

Stecke dein Ladegerät ein. Sobald das Lämpchen am Ladegerät grün leuchtet, ist der Akku voll geladen.

Der Akkustand wird beim Betrieb des Fahrrads durchgängig angezeigt.

Die untenstehende Darstellung zeigt, wie der Ladestand mithilfe der grünen LED-Anzeige abgelesen werden kann.


Wenn dein Fahrrad mit deinem Fahrradcomputer verbunden ist, lässt sich der Akkustand auch direkt auf dem Fahrradcomputer anzeigen. Weitere Informationen findest du in der Rubrik "Mein smartes Fahrrad".

Der Akku braucht drei Stunden zum Laden.

Die Ladedauer variiert je nach Temperatur. Wir empfehlen dir, den Akku immer in einer Umgebung von 10 °C bis 40 °C zu laden.

Im ECO Modus kannst du bis zu 150 km zurücklegen, wobei verschiedene Faktoren die tatsächliche Reichweite beeinflussen können:

> Von der Last auf dem Fahrrad: Die Reichweite sinkt bei übermäßiger Belastung des Fahrrads.
> Von der Art der Strecke: Auf Strecken mit Steigungen ist die Reichweite kürzer.
> Vom Reifendruck: Die Reichweite ist bei einem Reifendruck zwischen 3 und 3,5 bar am größten.
> Von der Außentemperatur: Bei kalten Temperaturen ist die Reichweite geringer.
> Vom verwendeten Unterstützungsmodus: Bei geringem Akkustand wird empfohlen, einen möglichst niedrigen Unterstützungsmodus zu nutzen.
> Lade- und Lagerbedingungen des Akkus

Wenn du die Reichweite deines Fahrrads erhöhen möchtest, kannst du in Höhe des Getränkehalters am Rahmen einen Zusatzakku (Range Extender) von 171 Wh hinzufügen.

Nein, Lithium-Ionen-Akkus haben keinen Memory-Effekt und können daher jederzeit wieder aufgeladen werden.

Wir empfehlen aber, den Akku regelmäßig aufzuladen, damit seine Leistung erhalten bleibt.

Es wird dringend davon abgeraten, den Akku über Nacht unüberwacht aufzuladen.

Hinweis: Sobald der Akku vollständig aufgeladen ist, schaltet sich das Ladegerät ab (die LED-Anzeige des Ladegeräts erlischt).

Nein, es gibt keinen „Dynamo-Effekt“.
Bei manchen Systemen wird der Akku beim Fahren oder Bremsen aufgeladen, nur ist der Wirkungsgrad dabei sehr gering: Man müsste Dutzende Kilometer fahren, um genug Energie für nur einen Kilometer elektrische Unterstützung zu erzeugen.

Der Motor des E-Bikes dient nur zur Unterstützung, und es ist kein Problem, ohne diesen zu fahren.

Der Akku kann bis zu 6 Monate ohne Aufladevorgang gelagert werden, ohne dass sich hierdurch seine Leistungsfähigkeit verändert. Vor einer solchen längeren Lagerung sollte der Akku vollständig aufgeladen werden.

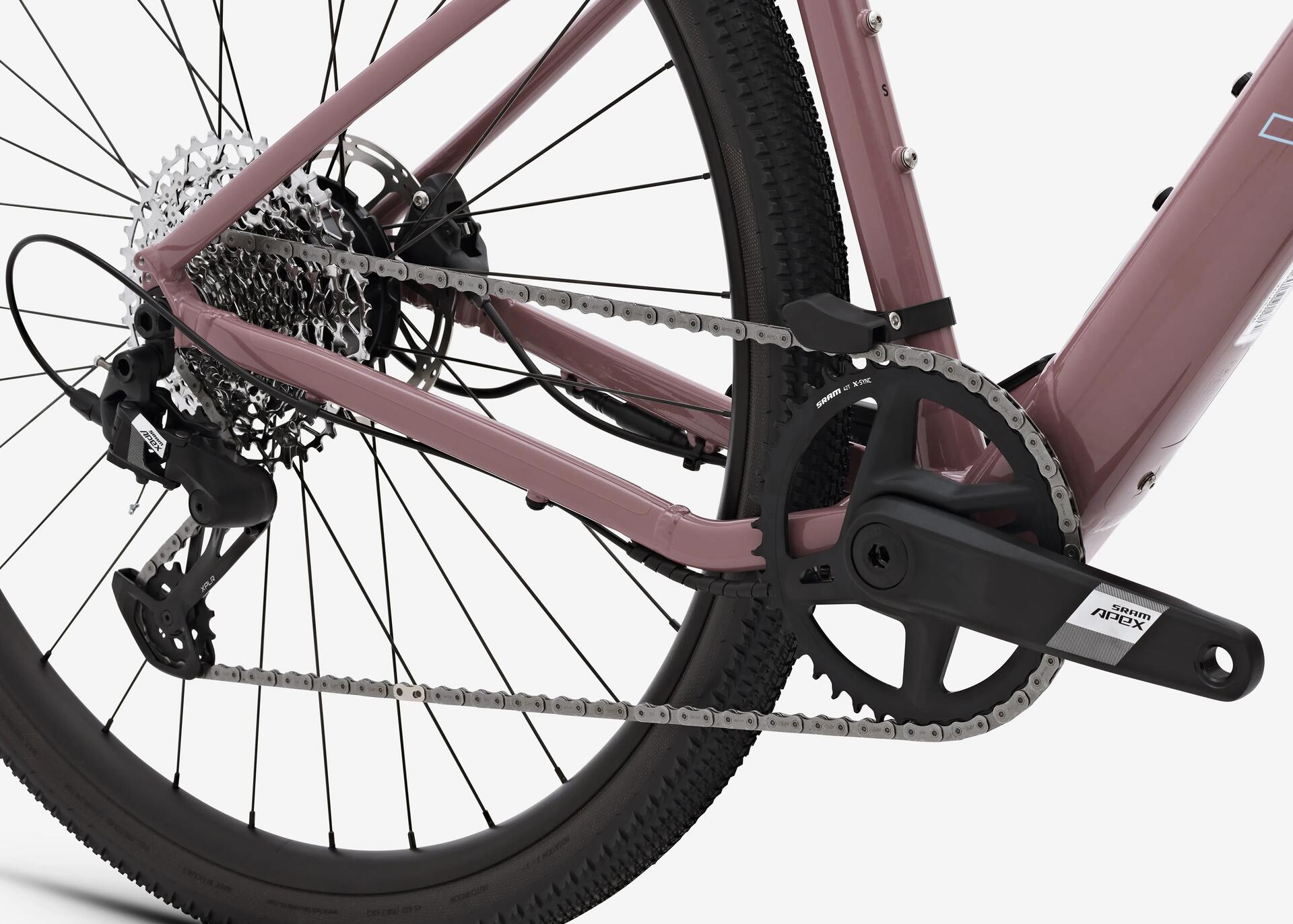

Eine abgenutzte Kette führt zu vorzeitigem Verschleiß der Kassette und des Kettenblatts.
Prüfung der Kette:
Verwende ein anerkanntes Werkzeug zur Messung des Kettenverschleißes (Art.-Nr. SRAM 00.2518.058.000).
SRAM empfiehlt, die Kette auszutauschen, wenn der Verschleiß mehr als 0,8 % beträgt (bei 12-Gang-Antrieben liegt die Grenze zur Aufrechterhaltung der Kassette häufig bei 0,5 %).
Ein rechtzeitiger Austausch der Kette verlängert die Lebensdauer der Kassette und des Kettenblatts erheblich.

Für eine effiziente Instandhaltung des Fahrrads sollten geeignete Werkzeuge vorhanden sein.

Im folgenden Artikel wird erklärt, was am Fahrrad überprüft werden muss, bevor du deine Tour beginnst:

Eine wirksame Bremsleistung hängt von der Sauberkeit der Bremsflächen ab.
Reinige die Bremsscheiben mit einem sauberen Tuch und Isopropylalkohol, um Öle, Schmutz und Bremsbelagrückstände zu entfernen.
Achtung: Jegliche Verunreinigung der Bremsbeläge oder Bremsscheiben durch Öl (auch Kettenöl) oder DOT-Flüssigkeit beeinträchtigt die Bremsleistung erheblich und führt zu einem lauten Bremsgeräusch.

Die Überprüfung der Bremsbeläge und Bremsscheiben dauert nur eine Minute und muss nicht nach jeder Fahrt durchgeführt werden. Der Zustand und die Zusammensetzung der Bremsbeläge beeinflussen die Gesamtlebensdauer der Bremsbeläge.
Wechsle die Bremsbeläge, wenn ihre Gesamtdicke (Belag + Trägerplatte) weniger als 3 mm beträgt, und ersetze die Bremsscheibe, wenn ihre Dicke weniger als 1,55 mm beträgt.

Durch das Entlüften der Bremsen wird die DOT-Bremsflüssigkeit im System erneuert. Wir empfehlen, die Bremsen einmal jährlich zu entlüften, um sicherzustellen, dass Luft oder Feuchtigkeit aus dem System entfernt und der Siedepunkt auf dem Höchstwert gehalten wird.

Tipp: Das beste Ergebnis erzielst du, wenn du eine neue Flasche Bremsflüssigkeit der Klasse DOT 5.1 verwendest.

Eine abgenutzte Kette führt zu vorzeitigem Verschleiß der Kassette und des Kettenblatts.

Prüfung der Kette:
- Verwende ein anerkanntes Werkzeug zur Messung des Kettenverschleißes (Art.-Nr. SRAM 00.2518.058.000).
- SRAM empfiehlt, die Kette auszutauschen, wenn der Verschleiß mehr als 0,8 % beträgt (bei 12-Gang-Antrieben liegt die Grenze zur Aufrechterhaltung der Kassette häufig bei 0,5 %).
Ein rechtzeitiger Austausch der Kette verlängert die Lebensdauer der Kassette und des Kettenblatts erheblich.

Sowohl der Rahmen als auch die Sattelstütze bestehen aus Carbon, was beim Fahren ein knirschendes Geräusch verursachen kann.

Der Grund hierfür ist häufig, dass die Sattelstütze nicht ausreichend gefettet ist.

Demontiere die Sattelstütze, trage für Carbonteile geeignetes Fett auf die Stütze auf und setze die Sattelstütze wieder in der passenden Höhe ein.

Wenn die Gänge springen, solltest du folgende Punkte prüfen:

– Abnutzungsgrad der Antriebsgruppe

– Spannung der Schaltzüge

Falls das Problem nicht auf diese Punkte zurückzuführen ist, musst du das Schaltwerk bzw. den Umwerfer einstellen.

Solltest du ein Problem mit dem elektronischen System haben, kannst du den untenstehenden Mahle Support kontaktieren.

Neue Akkus werden im Schlafmodus gelagert, damit ihre Kapazität nicht abnimmt.

Vor dem ersten Einsatz muss der Akku über das Ladegerät ans Stromnetz angeschlossen werden, damit er den Schlafmodus verlässt.

Falls sich der Akku dennoch nicht anschalten lässt, setze dich über das Hilfeformular mit uns in Verbindung oder wende dich an deinen Decathlon Servicepoint.

1. Stelle sicher, dass kein Schmutz den Ladevorgang behindert.
Die Steckkontakte von Ladegerät und Akku müssen sauber sein; es dürfen keine Verunreinigungen anhaften.

2. Kontrolliere, ob das Ladegerät korrekt mit dem Akku und mit dem Netzstrom verbunden ist.
> Das Ladegerät muss ein Originalteil von Decathlon sein.
> Schließe das Ladegerät an Akku und Steckdose an.

Ein vollständig entleerter Akku benötigt zum Aufladen etwa 3 Stunden.

Falls das Problem weiterhin besteht, setze dich über das Kontaktformular mit uns in Verbindung oder wende dich an deinen Decathlon Servicepoint.

1. Es ist wichtig, dass du das Fahrrad korrekt benutzt und lagerst.

Die Reichweite deines E-Bikes hängt von verschiedenen Faktoren ab:

> Von der Last auf dem Fahrrad: Die Reichweite sinkt bei übermäßiger Belastung des Fahrrads.

> Von der Art der Strecke: Die Reichweite sinkt bei Steigung.

> Vom Reifendruck: Die Reichweite ist bei einem Reifendruck zwischen 3,5 und 5,5 bar am größten.

> Von der Außentemperatur: Die Reichweite sinkt bei kalten Temperaturen um bis zu 50 %.

> Vom verwendeten Unterstützungsmodus: Bei geringem Akkustand wird empfohlen, einen möglichst niedrigen Unterstützungsmodus zu nutzen.

> Von der Trittfrequenz: Auf weiteren Strecken musst du in die Pedale treten.
Auch bei einem E-Bike musst du je nach Gegebenheiten die Gangschaltung nutzen.
2. Akkus verlieren im Laufe der Zeit an Kapazität,
wodurch sich die Reichweite verkürzt. Dein Decathlon Servicepoint kann den Leistungszustand deines Akkus überprüfen.

Rotes Blinken (Flashing RED): Fehler – Es liegt ein schwerwiegender Fehler vor. In diesem Fall musst du das Gerät zur Reparatur in einen Decathlon Servicepoint bringen.

Sobald einer der Codes angezeigt wird, solltest du den Fehlercode für eine Diagnose oder genauere Hilfestellung mithilfe der Smartphone App Mahle My Smartbike übermitteln.

Oranges Blinken (Flashing ORANGE): Warnung – Dieses Signal stellt eine Warnung dar, die beachtet werden sollte, jedoch keine unmittelbare Reparatur erforderlich macht. Beobachte das Gerät und achte darauf, ob es weitere Hinweise auf Probleme gibt.

Sobald einer der Codes angezeigt wird, solltest du den Fehlercode für eine Diagnose oder genauere Hilfestellung mithilfe der Smartphone App Mahle My Smartbike übermitteln.

Magentafarbenes Leuchten (Fixed MAGENTA): Fehler beim Update – Diese Farbe weist auf ein Problem infolge eines Updates hin. In diesem Fall solltest du dich zu einem autorisierten Händler begeben, um das Problem zu lösen.

Sobald einer der Codes angezeigt wird, solltest du den Fehlercode für eine Diagnose oder genauere Hilfestellung mithilfe der Smartphone App Mahle My Smartbike übermitteln.

Wenn auf deinem Fahrradcomputer ein Fehlercode angezeigt wird, findest du hier die Erläuterungen der Codes sowie Lösungshilfen:

Fehlercode 22: Motorfehler. Überprüfe die Anschlüsse. Wenn das Problem bestehen bleibt, dann bringe dein Fahrrad in einen Decathlon Servicepoint.

Fehlercode 30: Schutz gegen Überstrom. Starte das Fahrrad neu. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 32: HMI-ECU Kommunikationsfehler. Überprüfe die Anschlüsse, gehe in Modus 0. Falls das Problem nicht behoben werden kann, begib dich in einen Servicepoint.

Fehlercode 33: Keine Informationen vom Geschwindigkeitssensor. Fehler des Geschwindigkeitssensors. Sollte der Fehler länger angezeigt werden, dann begib dich in einen Servicepoint.

Fehlercode 43: Kopplungsfehler. Drehmomentsensor-Fehler. Überprüfe die Anschlüsse und kontaktiere einen Servicepoint, wenn das Problem bestehen bleibt.

Fehlercode 44: Schutz vor Niederspannung. Die Spannung des Akkus ist zu niedrig. Lade den Akku.

Fehlercode 45: Schutz vor Überspannung. Die Spannung des Akkus ist zu hoch. Entlade den Akku.

Fehlercode 46: Fehler Hallsensoren. Fehler des Motorsensors. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 47: Schutz gegen Überhitzung der ECU. Die Temperatur der Motorsteuerung ist zu hoch. Lass das System abkühlen.

Fehlercode 49: Fehler Akkustrom. Der Akkustrom ist zu hoch, wähle eine niedrigere Unterstützung. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 50: Kommunikationsfehler BMS. Kommunikationsfehler BMS-ECU. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 51: Kommunikationsfehler, Datenübertragungsblock verloren. Kommunikationsproblem. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 52: Treiberfehler VG Unterspannung. Die Spannung der Motorsteuerung ist zu niedrig. Lade den Akku. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 53: Überhitzung TreiberDie Temperatur der Motorsteuerung ist zu hoch. Lass das System abkühlen.

Fehlercode 54: Überstrom Treiber. Der Strom der Motorsteuerung ist zu hoch. Verringere den Unterstützungsmodus. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 55: Unterspannung VDD Treiber. Die Spannung der Motorsteuerung ist zu niedrig. Lade den Akku. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 56: Trittfrequenz ungültig. Fehler Trittfrequenzsensor. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 57: Plausibilität Geschwindigkeit. Fehler des Geschwindigkeitssensors. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 59: Plausibilität Gänge. Fehler des Geschwindigkeitssensors. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 61: Motor blockiert. Motorfehler. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 62: Tick nicht synchron. Firmware-Fehler der Motorsteuerung. Starte das Fahrrad neu. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 67: KommunikationsfehlerCAN_UDS_DLC. Kommunikationsproblem. Starte das Fahrrad neu und überprüfe die Anschlüsse. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 69: Fehler Phasenkopplung. Fehler der Stromversorgung. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 70: Motortemperatur zu niedrig. Begib dich an einen wärmeren Ort.

Fehlercode 71: Motortemperatur zu hoch. Begib dich an einen kühleren Ort.

Fehlercode 72: Temperatur Motorsensoren zu niedrig. Begib dich an einen wärmeren Ort.

Fehlercode 73: Temperatur Motorsensoren zu hoch. Begib dich an einen kühleren Ort.

Fehlercode 74: Zu hohe Geschwindigkeit Motoreinheit. Verringere die Geschwindigkeit. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 77: Netzstrom unsymmetrisch. Fehler der Stromversorgung. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 79: Kommunikation CAN länger ohne Spannung. Kommunikationsfehler. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 80: Fehler Leistungsstand. Fehler der Stromversorgung. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 84: Fehler analoger Eingang. Fehler an Sensoren der Motorsteuerung. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 85: Temperatur Motorsteuerung zu niedrig. Begib dich an einen wärmeren Ort.

Fehlercode 86: Interner Fehler LIB der Motorsteuerung. Starte das Fahrrad neu. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 87: Fehler Stromversorgung Drehmoment- und Trittfrequenzsensor. Starte das Fahrrad neu. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 88: Verbindungsfehler Motor. Starte das Fahrrad neu. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 129: Demomodus HMI. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 130: Konfigurierung HMI fehlgeschlagen. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 132: FehlerCAN_TX. Kommunikationsfehler HMI. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 133: CAN_RX_BMSKommunikationsfehler HMI-BMS. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 134: CAN_RX_ECUKommunikationsfehler HMI-ECU. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 136: Diagnose Hauptknopf. Fehler des Hauptknopfes. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 137: Diagnose linker Knopf E-Shifter. Fehler des linken E-Shifter Knopfs. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 138: Diagnose rechter Knopf E-Shifter. Fehler des rechten E-Shifter Knopfs. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 139: HMI nicht kalibriert. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 140: Funktionalität IMU HMI eingeschränkt. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 144: Funktionalität ALS eingeschränkt. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 145: Funktionalität LED eingeschränkt. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 160: Fahrradschloss aktiv.

Fehlercode 167: Geringe Spannung Pack. Du solltest den Akku schnell austauschen. Wechsle zum Unterstützungsmodus 0.

Fehlercode 168: Geringe Spannung Zelle. Du solltest den Akku schnell austauschen. Wechsle zum Unterstützungsmodus 0.

Fehlercode 169: Aktive Ladereduzierung. Hohe Ladetemperatur. Lege den Akku zum Laden an einen kühlen Ort. Um den Akku vor Schäden zu schützen, wurde die Ladegeschwindigeit verringert.

Fehlercode 170: Aktive Entladereduzierung. Hohe Akkutemperatur. Die Motorleistung wird sicherheitshalber verringert. Schalte die elektrische Unterstützung aus oder mach eine Pause, während die Akkutemperatur sinkt.

Fehlercode 171: Leichtes Ungleichgewicht Pack. Ungleichgewicht der Zellen. Die Akkukapazität kann eingeschränkt sein. Lade den Akku schnellstmöglich komplett auf.

Fehlercode 172: Überlast oder Kurzschluss USB. Im USB-Ladekabel ist ein Überstrom oder ein Kurzschluss aufgetreten. Das Fahrrad kann mit Ausnahme des USB-Anschlusses weiterhin funktionieren. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint. Überprüfe den Zustand der Fahrradleuchten und Kabel.

Fehlercode 173: Überlast oder Kurzschluss Leuchten. Im Kabel der Leuchten ist ein Überstrom oder ein Kurzschluss aufgetreten. Überprüfe den Zustand der Fahrradleuchten und Kabel. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 174: Überlast oder Kurzschluss Sicherung. Im Kabel der Leuchten ist ein Überstrom oder ein Kurzschluss aufgetreten. Überprüfe den Zustand der Fahrradleuchten und Kabel. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 180: Überlast beim Laden. Während des Ladevorgangs ist ein Überstrom aufgetreten. Prüfe den Zustand des Ladegeräts. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 181: Überlast beim Entladen. Im Akku ist ein Überstrom aufgetreten. Möglicherweise zieht der Motor eine höhere Spitzenleistung als der Akku liefern kann. Wechsle zum Unterstützungsmodus 0. Verringere den Unterstützungsmodus und prüfe die Kabel. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 182: Kurzschluss. Kritischer Fehler des BMS. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 184: Kabel innen offen. Fehler in der inneren Akkuverkabelung. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 185: Überhitzung des Packs. Hohe Temperatur der Akkuzellen. Die Akkuzellen leiden stark unter der hohen Temperatur. Wechsle zum Unterstützungsmodus 0. Begib dich an einen kühleren Ort.

Fehlercode 186: Zu niedrige Temperatur des Packs. Niedrige Temperatur der Akkuzellen. Die Akkuzellen leiden stark unter der niedrigen Temperatur. Wechsle zum Unterstützungsmodus 0. Begib dich an einen wärmeren Ort.

Fehlercode 187: Überhitzung des Packs beim Laden. Die Temperatur ist zu hoch, um den Akku zu laden. Wechsle zum Unterstützungsmodus 0. Begib dich an einen kühleren Ort, um die Lebensdauer der Zellen zu verbessern.

Fehlercode 188: Zu niedrige Temperatur des Packs beim Laden. Die Temperatur ist zu niedrig, um den Akku zu laden. Wechsle zum Unterstützungsmodus 0. Begib dich an einen wärmeren Ort, um die Lebensdauer der Zellen zu verbessern.

Fehlercode 189: Schutz gegen Überspannung des Packs. Die Spannung des Akkupacks übersteigt den zugelassenen Höchstwert. Stoppe den Ladevorgang und versuche, den Akku zu entladen.

Fehlercode 190: Schutz gegen Unterspannung des Packs. Die Spannung des Akkupacks unterschreitet den zugelassenen Mindestwert. Wechsle zum Unterstützungsmodus 0. Lade den Akku schnellstmöglich auf.

Fehlercode 191: Schutz gegen Überspannung der Zelle. Die Spannung der Zelle übersteigt den zugelassenen Höchstwert. Stoppe den Ladevorgang und versuche, den Akku zu entladen.

Fehlercode 192: Schutz gegen Unterspannung der Zelle. Die Spannung des Akkupacks übersteigt den zugelassenen Höchstwert. Wechsle zum Unterstützungsmodus 0. Lade den Akku schnellstmöglich auf.

Fehlercode 193: Überhitzung FET BMS. Temperaturfehler im MOSFET des BMS. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 194: Überlast oder Kurzschluss HMI 1. Es liegt ein Überlastfehler an der HMI 1 Leitung vor. Wechsle zum Unterstützungsmodus 0 und schalte das Fahrrad aus. Schalte HMI 1 ab und stelle mit der Fernbedienung eine Verbindung zur HMI 2 Leitung her.

Fehlercode 195: Überlast oder Kurzschluss HMI 2. Es liegt ein Überlastfehler an der HMI 2 Leitung vor. Wechsle zum Unterstützungsmodus 0 und schalte das Fahrrad aus. Schalte HMI 2 ab und stelle mit der Fernbedienung eine Verbindung zur HMI 1 Leitung her.

Fehlercode 196: Überlast oder Kurzschluss MCON. Es liegt ein Überlastfehler an der MCON Leitung vor. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 197: Schwerwiegender Software-Fehler. Kritischer Fehler des BMS. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 198: Kommunikationsfehler CAN. Es liegen Sicherheitsfehler in der BMS Kommunikation vor. Wechsle zum Unterstützungsmodus 0. Verwende ausschließlich original Mahle-Teile.

Fehlercode 200: Kritischer Fehler: Kritischer Kommunikationsfehler im BMS. Wechsle zum Unterstützungsmodus 0. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 201: Rückstrom. Rückstromfehler. Prüfe, dass der Motor das Fahrrad nicht bremst. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 248: Überhitzung des Ladegeräts. Begib dich an einen kühleren Ort oder senke des Temperatur des Ladegeräts ab.

Fehlercode 249: Kurzschluss Ladegerät. Leistungsfehler des Ladegeräts. Prüfe die Kabel. Ziehe das Ladegerät ab und stecke es wieder ein. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 250: Überspannung des Ladegeräts. Überspannung des Ladegeräts. Ziehe das Ladegerät ab und stecke es wieder ein. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 251: Überlast am Ladegerät. Überlast am Ladegerät. Ziehe das Ladegerät ab und stecke es wieder ein. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 252: Ablauf der Ladedauer. Kommunikationsfehler des Ladegeräts. Ziehe das Ladegerät ab und stecke es wieder ein. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Fehlercode 253: CAN-Kommunikation des Ladegeräts. Kommunikationsfehler des Ladegeräts. Prüfe die Anschlüsse. Ziehe das Ladegerät ab und stecke es wieder ein. Wenn das Problem bestehen bleibt, kontaktiere einen Servicepoint.

Pedale defekt?

Vorsicht: Beachte, dass das Gewinde beim linksseitigen Pedal verkehrtherum verläuft, d. h. das Pedal wird gegen den Uhrzeigersinn festgeschraubt. Das rechte Pedal besitzt hingegen ein normales Gewinde.

Nutze ein geeignetes Werkzeug zum Abziehen der Pedale, denn das Lösen erfordert Kraft.

Bei einem Platten befolgst du zum Wechseln deines herkömmlichen oder Tubeless-Reifens am besten unser Tutorial:

Das Lenkerband verschleißt mit der Zeit. Denk also daran, es zu wechseln, wenn es abgenutzt ist.

Deine Bremsbeläge sind abgenutzt? Du möchtest sie austauschen?

Hier findest du eine Video-Anleitung:

Beim Bremsen mit Scheibenbremsen nutzen sich zwar hauptsächlich die Bremsbeläge ab, aber die Beanspruchung wirkt sich mit der Zeit auch auf die Scheiben aus.

Das Fahren mit zu stark abgenutzten Bremsscheiben kann gefährlich sein, da diese bei einer abrupten bzw. intensiven Bremsung brechen können.

Bremsscheiben sollten maximal auf 10 % der Ausgangsstärke abgenutzt werden. Wenn dieser Wert erreicht ist, müssen die Bremsscheiben unbedingt ausgetauscht werden.

1 - Material vorbereiten:
– Du brauchst ein passendes Werkzeug für das Centerlock-System (6-Spline Radmutternschlüssel).
– Lege außerdem ein sauberes Tuch und ggf. geeignetes Bremsschmiermittel bereit.

2. Die vorhandene Bremsscheibe entfernen:
– Demontiere das Laufrad.
– Setze das Centerlock-Werkzeug auf die Scheibenmutter.
– Löse die Mutter gegen den Uhrzeigersinn und entferne die Scheibe.
– Befreie die Montagefläche der Nabe von Schmutz und Fett.

3 - Die neue Bremsscheibe montieren:
– Setze die Scheibe auf die Nabe und richte dabei die Rillen aneinander aus.
– Schraube die Centerlock-Mutter handfest an.
– Ziehe die Mutter mit dem Werkzeug im Uhrzeigersinn auf das empfohlene Drehmoment fest.
– Montiere das Laufrad und achte dabei darauf, dass die Scheibe korrekt im Bremssattel zentriert ist.

Nachfolgend findest du die richtige Vorgehensweise, um deine Fahrradkette zu wechseln.

Du kannst schnell herausfinden, ob deine Kassette abgenutzt ist, indem du ihre Zähne kontrollierst. Wenn die Kette springt oder die Kassette über 10.000 km gefahren wurde, ist es an der Zeit, sie auszutauschen:

In unserem Tutorial erfährst du, wie du vorgehst:

Das Fahrrad ist gemäß Schutzart IPX4 gegen Spritzwasser geschützt.

Bei den Fulcrum E-Racing-Laufrädern beträgt die Mindestbreite 28 mm und die Höchstbreite 45 mm.

Bei den VR 35-Rädern beträgt die Mindestbreite 25 mm und die Höchstbreite 55 mm.

Hinweis: Der Rahmen des Fahrrads ist auf eine Höchstbreite von 32 mm ausgelegt.
