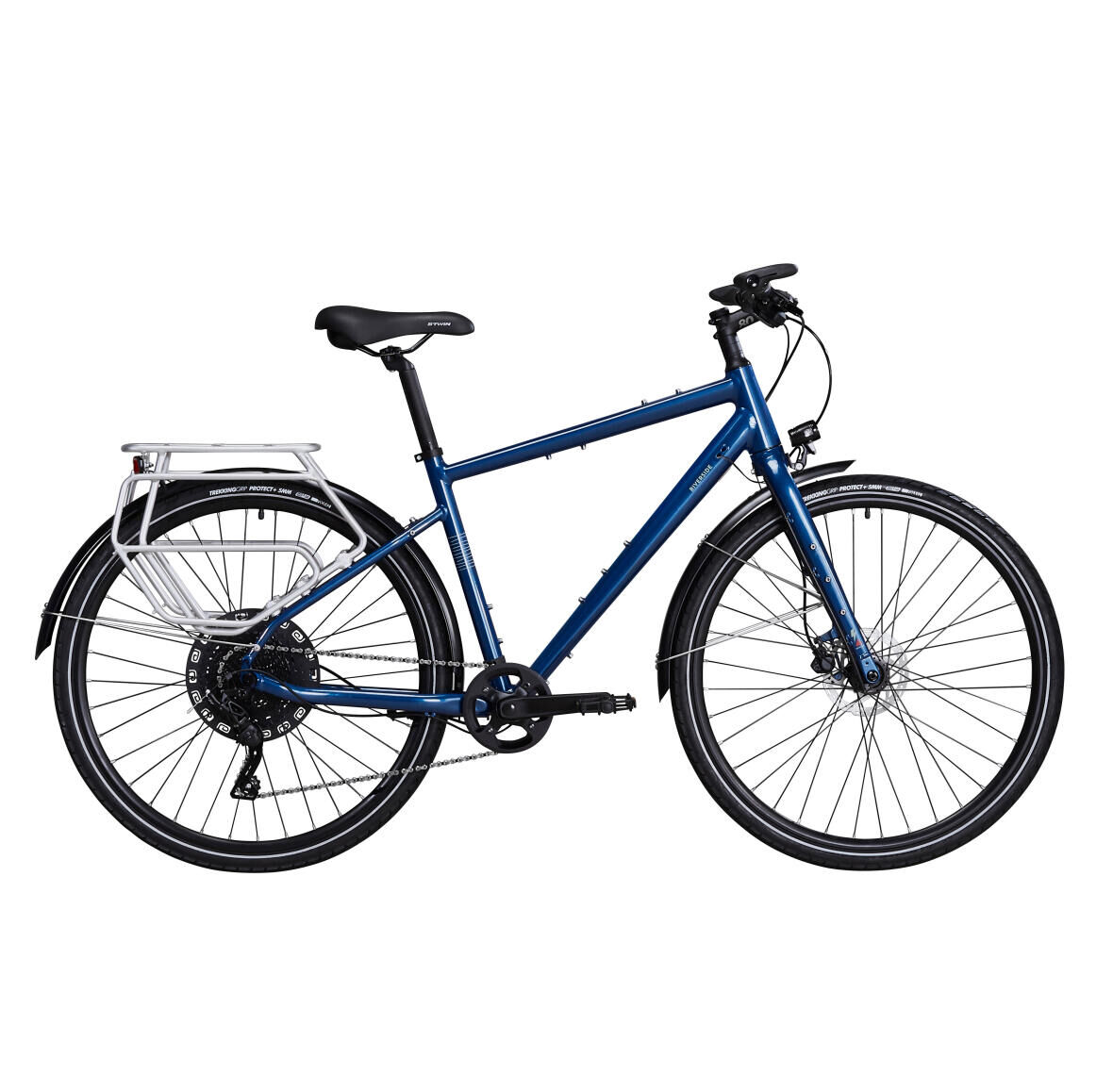

Riverside Touring 520

Ref: 8575005

REISERAD RIVERSIDE TOURING 520

2020

ERSTE INBETRIEBNAHME

MONTAGE

Montage

Erste Schritte

Sattel: Die richtige Höhe einstellen

Denke vor deiner ersten Fahrt daran, den Sattel auf die richtige Höhe einzustellen.

Unser Tipp: Stelle den Sattel auf Hüfthöhe ein und ziehe die Sattelklemme mit einem 5er Innensechskantschlüssel fest (er ist Bestandteil von allen Multitools). Wenn du den Sattel noch präziser auf deine Größe einstellen möchtest, setze dich aufs Rad und stelle deine Ferse auf das Pedal. Das Bein sollte komplett gestreckt sein. Und dann kann's losgehen!

Reifen: Der richtige Reifendruck

Der empfohlene Reifendruck liegt bei 3 bar. Wenn du zusätzlich Gepäck auf deinem Fahrrad beförderst, kannst du einen Druck von 3,5 bar wählen.

Das Riverside Touring 520 ist mit Trekkingreifen 700×42 protect + (Referenz: 8387115) ausgestattet

Wichtig: Denke daran, die Reifen alle 2 Wochen aufzupumpen.

Fahrradständer: Den richtigen Ständer wählen

Der folgende Link führt dich zur Produktseite des Fahrradständers 500 Mittelbau für das Riverside Touring 520

PFLEGE & WARTUNG

Wie bekommst du Ersatzteile für dein Fahrrad?

Die meisten Ersatzteile kannst du über Decathlon.de bestellen (siehe Link unten).

Wenn du ein Teil nicht auf decathlon.de findest, wende dich bitte an einen Techniker im Servicepoint deiner DECATHLON Filiale. Er informiert dich gerne über die Verfügbarkeit und Lieferzeit des Ersatzteils. Wenn du ein Teil über unseren Onlineshop bestellst, wird es dir gewöhnlich innerhalb von 2 bis 5 Werktagen geliefert, vorausgesetzt, es ist auf Lager.

Eine Lieferung erfolgt von Montag bis Freitag unter folgenden Bedingungen:

- Das Zeitfenster für die Lieferung beträgt einen halben Tag.
- Wir liefern bis zur Haustür (bzw. Hausflur).
- Die Lieferung erfolgt durch einen Lieferanten (eventuell wirst du um Hilfe beim Entladen gebeten).
- Der Lieferant kontaktiert dich vorab, um einen Tag für die Lieferung auszumachen. Er kann dir keine genaue Lieferzeit angeben.

Wie reinigst du das Riverside Touring 520?

Für die Reinigung des RIVERSIDE TOURING 520 darf kein Hochdruckreiniger verwendet werden, da dadurch Wasser in die Kugellager und Kabelhüllen eindringen kann!

 Reinige dein Fahrrad einfach mit klarem Wasser und einem Schwamm (im Angebot von DECATHLON findest du auch ein Reinigungsset).

Trockne dein Fahrrad mit einem Lappen ab.

Schmiere die Kette mit einem geeigneten Kettenfett.

ACHTUNG: Wenn du dein Fahrrad in einer salzhaltigen Umgebung nutzt, solltest du es danach sofort komplett abspülen.

Wie lagerst du dein Riverside Touring 520 richtig?

> Lagere dein Fahrrad an einem trockenen, geschützten Ort.

> Vor der Lagerung reinigen und Schmutz entfernen, um die Bildung von Rost zu verhindern.

> Kette schmieren: Sprühe Kettenfett auf die gesamte Fahrradkette, um sie vor Rost zu schützen.

> Stelle die Schaltung auf das kleinste Ritzel ein.

Was musst du beim Einbremsen beachten?

Wenn du mit deinem neuen Fahrrad die DECATHLON Filiale verlässt, sind die Bremsbeläge neu und ihre Bremsleistung ist noch sehr schwach. Ein kraftvoller, lang anhaltender Bremsvorgang im unaufgewärmten Zustand (z. B. bei starkem Gefälle) kann zur Überhitzung und "Verglasung" der Bremsbeläge führen.

Um das Auftreten dieses Phänomens, das die Bremsen vollkommen unbrauchbar macht, zu verhindern, empfehlen wir, die Bremsbeläge richtig einzubremsen. Nach 10 Bremsvorgängen pro Bremse sind die Beläge eingebremst. Ein Bremsvorgang stellt dabei ein starkes Abbremsen von 25 auf 5 km/h dar, wobei das Laufrad nicht blockieren und jeweils nur eine Bremse genutzt werden darf.

Dein Rad hat nach mehreren Touren einen Achter

Bei den ersten Touren mit deinem neuen Fahrrad bewegen sich viele Komponenten und setzen sich langsam an den richtigen Platz.

Das geschieht auch mit den Speichen, die du unter Umständen knacken hörst.

Die Laufräder dürfen jedoch keinen Seitenschlag aufweisen. Sollte dies doch einmal der Fall sein, dann nutze die während der ersten zwölf Monate kostenlose Inspektion in einem unserer DECATHLON Servicepoints, um einen eventuell vorhandenen leichten Seitenschlag (Achter) nachjustieren zu lassen.

Deine Gänge lassen sich nur schwer schalten

Probleme beim Schalten (Ritzel) können viele Ursachen haben.

1. Überprüfe die Position der Endkappen. Schlecht angebrachte Zughüllen-Endkappen können das Ziehen des Schaltzuges und damit den Gangwechsel am Hinterrad behindern. Wenn eine Zughüllen-Endkappe schlecht positioniert ist, dann stecke sie wieder an die richtige Stelle.

2. Möglicherweise haben sich der Schaltzug und die Endkappen festgefressen. Wenn die Kette nicht auf die kleineren Zahnkränze (Ritzel) springt oder das Schaltwerk sich nicht bewegt, obwohl du den Schalthebel betätigst, ist dies mit Sicherheit der Fall. Dann müssen Schaltzug und Hülsen ausgetauscht werden.

3. Bringe dein RIVERSIDE zu einem DECATHLON Servicepoint, um das Schaltwerk neu einstellen zu lassen.

4. Überprüfe, ob das Schaltauge verbogen ist. Wenn ja, schau dir das Kapitel „DEFEKTES SCHALTAUGE“ an.

Hinweis: Wenn du oft in nassem oder schlammigem Gelände unterwegs bist oder dein RIVERSIDE regelmäßig mit viel Wasser reinigst, müssen Schaltzüge und Endkappen häufiger gewechselt werden. Nutze zum Reinigen deines Fahrrads auf keinen Fall einen Hochdruckreiniger, da er den Schmutz nur noch tiefer in das Innere der Schaltzüge drückt.

Kette wechseln

Zum Wechseln der Kette brauchst du einen Kettennieter, eine neue Kette und ein Kettenschloss.

Schalte zunächst die Kette vorne und hinten auf das kleinste Kettenblatt bzw. Ritzel.

Öffne das Kettenschloss mit einer Kettenschlosszange und entferne die alte Kette.

Positioniere die neue Kette vorne und hinten auf dem kleinsten Kettenblatt bzw. Ritzel, damit du die Länge optimal bestimmen kannst.

Die Kette muss dicht an der oberen Antriebsrolle des oberen Schaltwerk-Rädchens verlaufen.

Wenn du die richtige Länge bestimmt hast, Kette mithilfe des Kettennieters kürzen.Anschließend das Kettenschloss an der Kette anbringen und einmal in die Pedale treten, damit das Kettenschloss auf der oberen Kettenseite ist. Zum Abschluss mit der Hand am Pedal überprüfen, ob die Position richtig ist.

Link zur Kette auf decathlon.de fehlt

Das Laden über den Dynamo funktioniert nicht

1. Prüfe, ob der Stecker fest eingesteckt ist.

2. Stelle sicher, dass die Drähte im Stecker guten Kontakt haben und keiner der beiden Drähte beschädigt ist.

DAS LADEN ÜBER DEN DYNAMO FUNKTIONIERT NICHT
RIVERSIDE TOURING 520

PRODUKTINFORMATION

Kurbelgarnitur

Kurbelgarnitur mit Einfach-Kettenblatt mit 36 Zähnen und Tretkurbel mit Vierkantachse



Kurbelgarnitur Einfach-Kettenblatt
Schaltwerk

Kompatibel mit Shimano / Microshift

Zähne max.: 46 Zähne
Zähne mini: 11 Zähne
Kapazität: 41
Führungsrolle: 11 Zähne

Über einen kleinen Schalter am Schaltwerk lässt sich der Käfig verriegeln (wie bei Shimano Shadow+).

Vorteile:  Die Kettenspannung wird erhöht, was bei Einfach-Kettenblättern wichtig ist, damit die Kette nicht abspringt (da es vorne keinen Umwerfer gibt, der die Kette in Position hält).  Ruhigere Abfahrten in holprigem Gelände. Die Verriegelung lässt sich zum weicheren Schalten auf ebenen Wegen oder zum Ausbau des Laufrads deaktivieren.

Schaltwerk
Tretlagergehäuse

Tretlagergehäuse VP-BC73, 113 mm oder 118 mm Gewinde: bc1.37 "× 24T. Vierkantachse

Tretlagergehäuse
Schalthebel Schaltwerk

Typ: Trigger Position: rechts Anzahl der Gänge: 11 Kompatibel mit: Shimano, Microshift und Btwin

Schalthebel
Sattel

Sattel mit ERGOFIT SYSTEM:für mehr Sitzkomfort.

Die mittige Aussparung reduziert den Druck im Dammbereich. Dies sorgt für optimalen Sitzkomfort auch auf langen Touren. Die Form und Breite des Sattels verbessern die Gewichtsverteilung.

Maße: 280 × 160 mm

Gewicht: 487 g

Sattel
Laufräder

VORDERRAD: NABE SHIMANO DEORE XT 36 SPEICHEN, ACHSE 12 × 100 mm

HINTERRAD: NABE MODUS JA731R 36 SPEICHEN, ACHSE 12 × 142 mm

REIFEN: BTWIN TREKKING 9 GRIP PROTECT +  42-622

Laufrad
Bremse

BREMSE TEKTRO T275 HYDRO 750 und 850 mm (vorne) und 1400 und 1500 mm (hinten) 160 mm Scheibe mit Center Lock vorne und 160 mm Scheibe mit 6 Löchern hinten

Bremsklötze Referenz: 8325111

Länge Bremsschlauch: 750 bis 850 mm (linker Bremshebel) - 1400 bis 1500 mm (rechter Bremshebel)  Öltyp: Mineralöl Einstellung: Bremshebel Kolbenanzahl: 2

Bremse
Nabendynamo SHIMANO DEORE XT

Nabendynamo SHIMANO DEORE XT

6 V - 0,5 A - 3 W

503 g

Nabendynamo
Beleuchtung vorne und hinten

Vorderlicht: AXA 30 LUX STEADY Helligkeit: 30 Lux, Spannung: 6 V, Typ: LED,

"Steady" Funktion: Standlicht. Wenn das Fahrrad stehen bleibt, leuchtet das Licht noch 4 Minuten weiter.

Rücklicht: AXA BLUELINE STEADY

Spannung: 6 V, Typ: 2 LED, DC (60 mA/0,36 W)

"Steady" Funktion: Standlicht. Wenn das Fahrrad stehen bleibt, leuchtet das Licht noch 4 Minuten weiter.

Beleuchtung
Gepäckträger hinten

Gepäckträger hinten Modell aus verstärktem Aluminium (Tragkraft max.: 40 kg)



Gepäckträger
RIVERSIDE TOURING 520

UNSER VERSPRECHEN

Wir bieten eine lebenslange Garantie auf Rahmen, Gabel, Vorbau, Lenker und Gepäckträger unserer Fahrräder. Damit garantieren wir dir und allen Radwanderern die Robustheit dieser Fahrradkomponenten.

Auf alle anderen Teile des Fahrrads besteht eine Garantie von 2 Jahren. Diese Garantien gelten nur bei sachgemäßem Gebrauch des Fahrrads.

Während der ersten Fahrten können sich bestimmte Komponenten leicht verstellen. Aus diesem Grund bieten wir für dein RIVERSIDE TOURING 520 innerhalb von zwölf Monaten nach dem Kaufdatum eine kostenlose Inspektion an.
