VAN RYSEL EDR AF SHIMANO CLARIS

2026

Herzlich willkommen auf der Supportseite deines EDR AF SHIMANO CLARIS.

Hier findest du unsere Tipps zur Nutzung, Wartung und Reparatur deines Fahrrads.

BEDIENUNGSANLEITUNGEN

AUSPACKEN

Auspacken

Die wichtigsten Werkzeuge für deine Fahrradwerkstatt

Für die Wartung und Pflege deines Fahrrads benötigst du geeignetes Werkzeug.

Wechseln der Bremsbeläge

Mehrere Anzeichen können darauf hinweisen, dass die Bremsbeläge gewechselt werden sollten:

- Deine Bremsen sind nicht mehr so reaktiv wie beim Kauf deines EDR AF und es fehlt ihnen an Biss
- Bei abrupten Bremsvorgängen hörst du ungewöhnliche Geräusche
- Die Stärke der Bremsbeläge liegt bei unter 0,5 mm.

In diesem Artikel erfährst du, wie du deine Bremsbeläge richtig wechselst:

Wechseln der Bremsscheiben

Beim Bremsen mit Scheibenbremsen nutzen sich zwar hauptsächlich die Bremsbeläge ab, aber die Beanspruchung wirkt sich mit der Zeit auch auf die Scheiben aus.

Das Fahren mit zu stark abgenutzten Bremsscheiben kann gefährlich sein, da diese bei einer abrupten bzw. intensiven Bremsung brechen können.

Bremsscheiben sollten maximal auf 10 % der Ausgangsstärke abgenutzt werden. Wenn dieser Wert erreicht ist, müssen die Bremsscheiben unbedingt ausgetauscht werden.

1. Vorbereitung des Materials:
– Du brauchst ein passendes Werkzeug für das Centerlock-System (6-Spline Radmutternschlüssel).
– Lege außerdem ein sauberes Tuch und ggf. geeignetes Bremsschmiermittel bereit.

2. Entfernen der alten Scheibe:
– Demontiere das Laufrad.
– Setze das Centerlock-Werkzeug auf die Scheibenmutter.
– Löse die Mutter gegen den Uhrzeigersinn und entferne die Scheibe.
– Befreie die Montagefläche der Nabe von Schmutz und Fett.

3. Montage der neuen Scheibe:
– Setze die Scheibe auf die Nabe und richte dabei die Rillen aneinander aus.
– Schraube die Centerlock-Mutter handfest an.
– Ziehe die Mutter mit dem Werkzeug im Uhrzeigersinn auf das empfohlene Drehmoment fest.
– Montiere das Laufrad und achte dabei darauf, dass die Scheibe korrekt im Bremssattel zentriert ist.

Wechseln des Lenkerbands

Das Lenkerband verschleißt mit der Zeit. Es sollte gewechselt werden, wenn es abgenutzt ist.

Siehe dazu unser Tutorial:

Verschleiß des Antriebs

Für die Fahrradkette gibt keine festen Kilometerangaben vor, da der Verschleiß stark von der Nutzungsart abhängt.

Die einzige offizielle Empfehlung lautet, die Kettenlänge zu messen.
Bei einer 8-fach Kette beträgt die Schwelle zum Wechseln der Kette 0,5 %.
Verwende eine Kettenlehre mit einer Anzeige von 0,5/0,75 %.
Wenn die mit "0,5" gekennzeichnete Messnase des Werkzeugs in das Kettenglied eintaucht: Tausche die Kette unverzüglich aus.

Bei der Kassette hängt die Lebensdauer vollständig von der Pflege und den Fahrbedingungen ab.
Wenn du dich strikt an die Vorgabe hältst, die Kette bei einem Verschleiß von 0,5 % auszutauschen, kannst du mehrere Ketten (oft drei oder mehr) mit derselben Kassette verwenden.
Wenn eine neue Kette von den Zähnen der Kassette rutscht, ist die Kassette zu stark abgenutzt und muss ausgetauscht werden.
Wenn du zu lange wartest (0,75 % oder mehr), musst du die Kassette zusammen mit der Kette austauschen (Verhältnis 1:1).

Wechseln der Pedale

Die Pedale sind defekt?

Vorsicht: Beachte, dass das Gewinde beim linken Pedal verkehrtherum verläuft, d.h. das Pedal wird gegen den Uhrzeigersinn festgeschraubt. Das rechte Pedal besitzt hingegen ein normales Gewinde.

Nutze ein geeignetes Werkzeug zum Abziehen der Pedale, denn das Lösen erfordert Kraft.

Austauschen des Steuersatzes

Diese Reparatur kannst du an deinem Decathlon Servicepoint oder bei einem Van Rysel Fachhändler durchführen lassen.

Austauschen des Vorbaus

Austauschen des Vorbaus

Schlauchwechsel und Umstieg auf Tubeless

Bei einem Platten erfährst du in diesem Videotutorial, wie du deinen Schlauchreifen oder Tubeless-Reifen wechselst:

Tubeless

Austauschen und Einstellen des Schaltwerks

Schau dir das folgende Video an, wenn du dein Schaltwerk austauschen möchtest:

Austauschen des Schaltauges

Deine Schaltung funktioniert nicht mehr richtig, und das Schaltauge ist verbogen?

Im folgenden Tutorial erfährst du, wie du es austauschst.

Austauschen des Schaltauges

Wechseln der Kette

Hier zeigen wir dir, wie du deine Fahrradkette wechselst.

Austauschen der Kassette

In unserem Tutorial erfährst du, wie du vorgehst:

Austauschen der Shimano Kassette

Wechseln der Kettenblätter

Diese Reparatur kannst du an deinem Decathlon Servicepoint oder bei einem Van Rysel Fachhändler durchführen lassen.

Hier findest du trotzdem die Anleitung deiner Kurbelgarnitur Miranda.

Einstellen der Bremssättel

In diesem Video zeigen wir dir, wie du deine TRP-Bremssättel einstellst:

Lagerung

Bei Lagerung deines EDRs über mittlere oder längere Zeiträume solltest du:

- Dein Fahrrad an einem trockenen, geschützten Ort lagern

- Dein Fahrrad säubern

- Die Kette schmieren

- Auf das kleinste Ritzel schalten

- Alle 3 Monate Pannenschutzflüssigkeit nachfüllen, wenn du Tubeless-Reifen hast Wenn das Fahrrad über einen längeren Zeitraum steht und sich die Laufräder nicht drehen, kann die Dichtmilch hart werden und so ihre Wirkung verlieren. Drehe die Laufräder so, dass sich das Ventil oben befindet.

ERSTE NUTZUNG

Hier findest du einige Tipps zur ersten Nutzung deines EDRs:

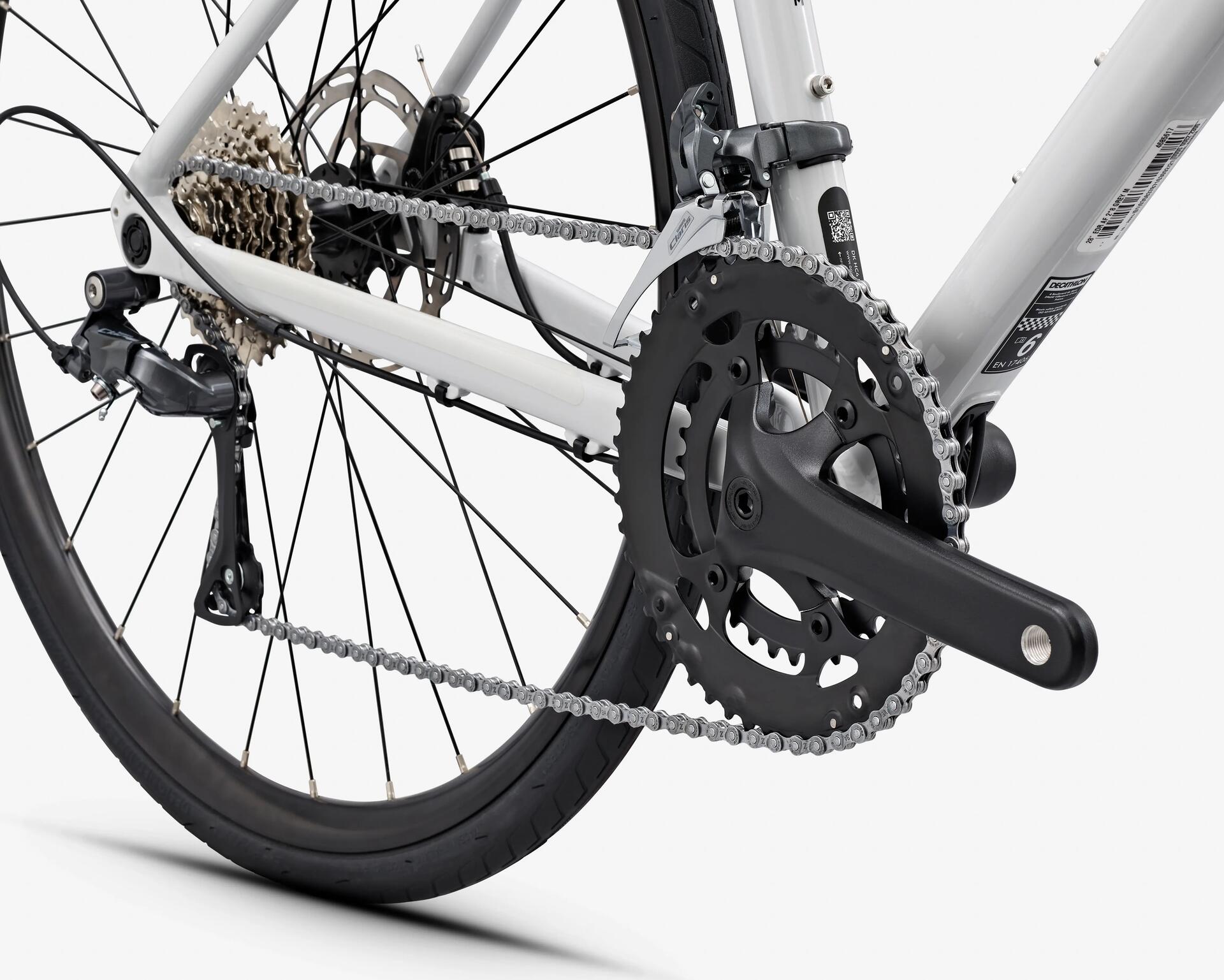

  • 2. Erste Inbetriebnahme

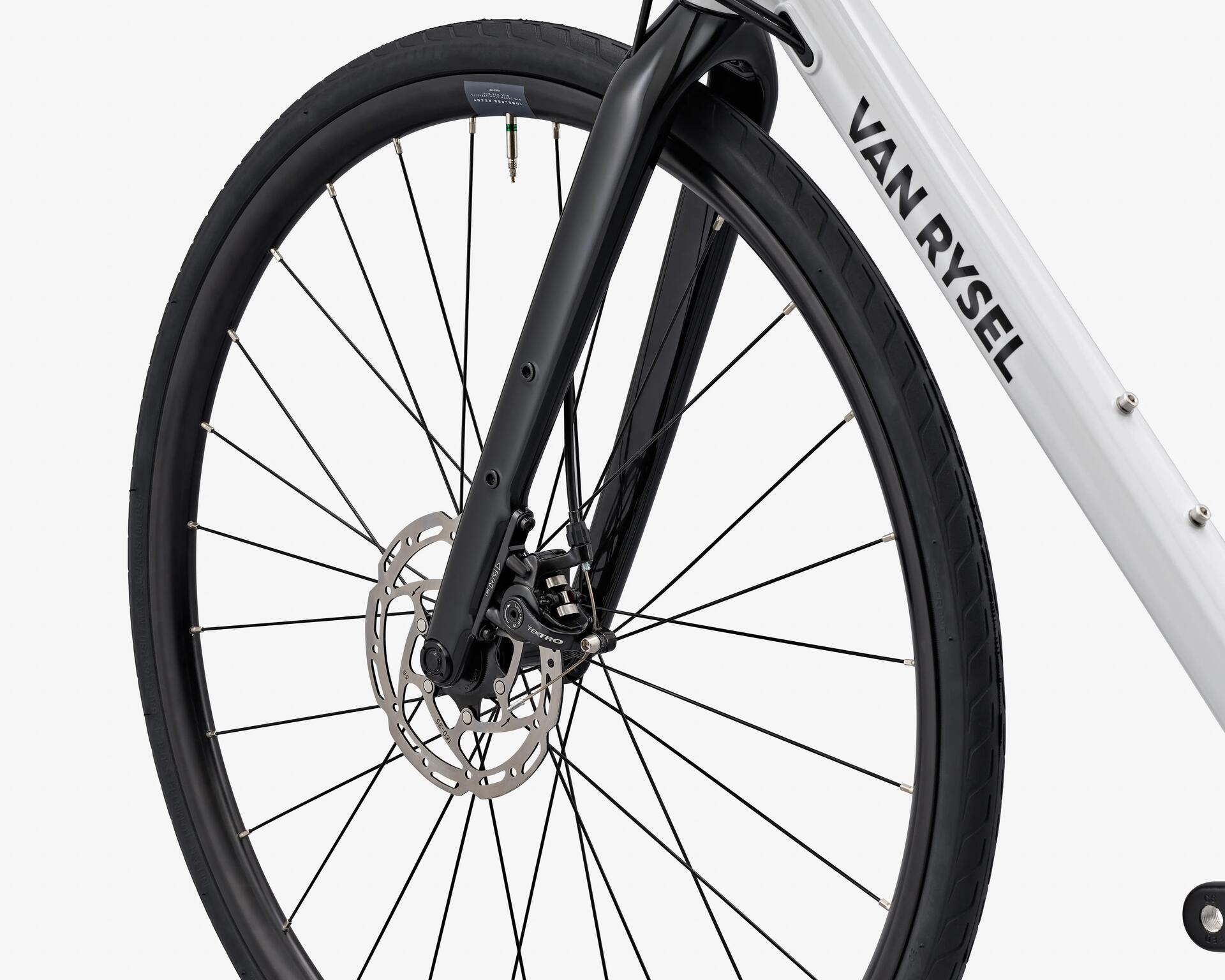

    Einbremsen der Bremsbeläge

    Das Einbremsen der Bremsbeläge ist ein entscheidender Punkt bei der ersten Nutzung eines Fahrrads.

    Für ein optimales Einbremsen empfehlen wir dir 20 bis 30 Mal bei über 25 km/h zu bremsen, ohne das Laufrad vollständig zu blockieren. Zwischen den Bremsvorgängen sollte nicht angehalten werden, um zu verhindern, dass die Bremsbeläge vereisen und an den Scheiben klebenbleiben.

  • Van Rysel E-EDR AF: Anleitung, Reparatur

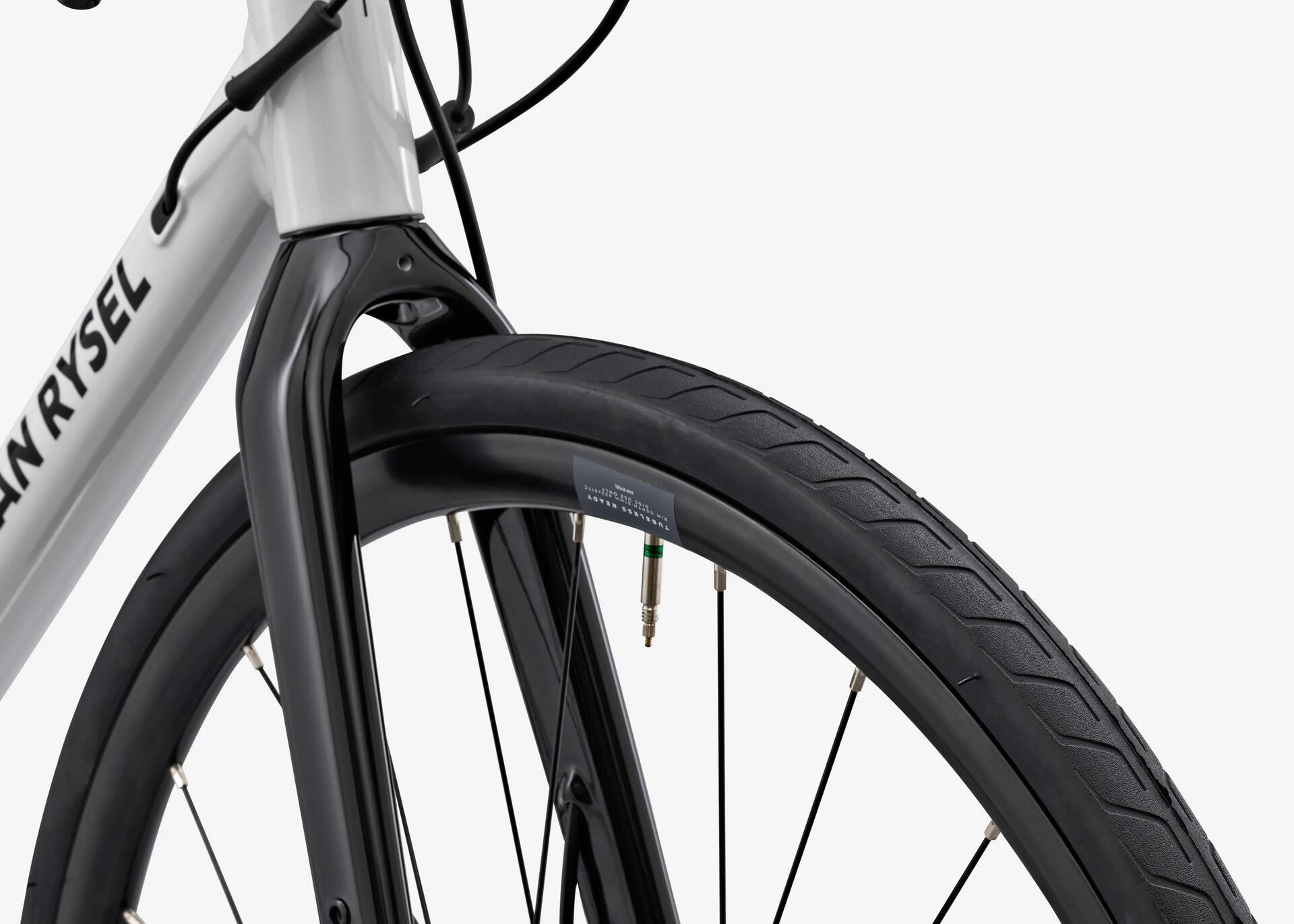

    Reifendruck

    Denke vor deiner ersten Tour daran, einen Reifendruck zu wählen, der zu den Wetterbedingungen und deinem Gewicht passt.

  • 2. Erste Inbetriebnahme

    Verwendung der Gruppe Shimano Claris

    Ausführliche Informationen zur Nutzung der Shimano Claris Gruppe findest du im Benutzerhandbuch.

PFLEGE & WARTUNG

Die Wartung ist entscheidend, damit du lange Freude an deinem Fahrrad hast. Sie beginnt mit der regelmäßigen Reinigung von Rahmen und Antrieb.

  • Schritt 1

    Schritt 1

    Decke deine Bremsscheiben mit einem Tuch ab, um sie vor dem Entfetter zu schützen. Trage Entfetter auf die Antriebsgruppe auf.

  • Schritt 2

    Schritt 2

    Säubere das Fahrrad und insbesondere die Antriebsgruppe mithilfe einer Bürste. Spare dabei die empfindlichen Komponenten aus.

  • Schritt 3

    Schritt 3

    Vor dem Schmieren der Kette muss das Fahrrad absolut trocken sein.

Die unverzichtbaren Werkzeuge in der heimischen Werkstatt

Für eine effiziente Instandhaltung des Fahrrads sollten geeignete Werkzeuge vorhanden sein.

Wechsel der Bremsbeläge

Mehrere Anzeichen können darauf hinweisen, dass die Bremsbeläge gewechselt werden sollten:

- Deine Bremsen sind nicht mehr so reaktiv wie beim Kauf deines EDR AF und es fehlt ihnen an Biss
- Bei abrupten Bremsvorgängen hörst du ungewöhnliche Geräusche
- Die Stärke der Bremsbeläge liegt bei unter 0,5 mm.

In diesem Artikel erfährst du, wie du deine Bremsbeläge richtig wechselst:

Wechsel der Bremsscheiben

Beim Bremsen mit Scheibenbremsen nutzen sich zwar hauptsächlich die Bremsbeläge ab, aber die Beanspruchung wirkt sich mit der Zeit auch auf die Scheiben aus.

Das Fahren mit zu stark abgenutzten Bremsscheiben kann gefährlich sein, da diese bei einer abrupten bzw. intensiven Bremsung brechen können.

Bremsscheiben sollten maximal auf 10 % der Ausgangsstärke abgenutzt werden. Wenn dieser Wert erreicht ist, müssen die Bremsscheiben unbedingt ausgetauscht werden.

1. Vorbereitung des Materials:
– Du brauchst ein passendes Werkzeug für das Centerlock-System (6-Spline Radmutternschlüssel).
– Lege außerdem ein sauberes Tuch und ggf. geeignetes Bremsschmiermittel bereit.

2. Entfernen der alten Scheibe:
– Demontiere das Laufrad.
– Setze das Centerlock-Werkzeug auf die Scheibenmutter.
– Löse die Mutter gegen den Uhrzeigersinn und entferne die Scheibe.
– Befreie die Montagefläche der Nabe von Schmutz und Fett.

3. Montage der neuen Scheibe:
– Setze die Scheibe auf die Nabe und richte dabei die Rillen aneinander aus.
– Schraube die Centerlock-Mutter handfest an.
– Ziehe die Mutter mit dem Werkzeug im Uhrzeigersinn auf das empfohlene Drehmoment fest.
– Montiere das Laufrad und achte dabei darauf, dass die Scheibe korrekt im Bremssattel zentriert ist.

Wechseln des Lenkerbands

Das Lenkerband verschleißt mit der Zeit. Es sollte gewechselt werden, wenn es abgenutzt ist.

Siehe dazu unser Tutorial:

Austausch verschlissener Schaltungskomponenten

Für die Fahrradkette gibt keine festen Kilometerangaben vor, da der Verschleiß stark von der Nutzungsart abhängt.

Die einzige offizielle Empfehlung lautet, die Kettenlänge zu messen.
Bei einer 8-fach Kette beträgt die Schwelle zum Wechseln der Kette 0,5 %.
Verwende eine Kettenlehre mit einer Anzeige von 0,5/0,75 %.
Wenn die mit "0,5" gekennzeichnete Messnase des Werkzeugs in das Kettenglied eintaucht: Tausche die Kette unverzüglich aus.

Bei der Kassette hängt die Lebensdauer vollständig von der Pflege und den Fahrbedingungen ab.
Wenn du dich strikt an die Vorgabe hältst, die Kette bei einem Verschleiß von 0,5 % auszutauschen, kannst du mehrere Ketten (oft drei oder mehr) mit derselben Kassette verwenden.
Wenn eine neue Kette von den Zähnen der Kassette rutscht, ist die Kassette zu stark abgenutzt und muss ausgetauscht werden.
Wenn du zu lange wartest (0,75 % oder mehr), musst du die Kassette zusammen mit der Kette austauschen (Verhältnis 1:1).

Austausch der Pedale

Die Pedale sind defekt?

Vorsicht: Beachte, dass das Gewinde beim linken Pedal verkehrtherum verläuft, d.h. das Pedal wird gegen den Uhrzeigersinn festgeschraubt. Das rechte Pedal besitzt hingegen ein normales Gewinde.

Nutze ein geeignetes Werkzeug zum Abziehen der Pedale, denn das Lösen erfordert Kraft.

Wechseln des Steuersatzes

Diese Reparatur kannst du an deinem Decathlon Servicepoint oder bei einem Van Rysel Fachhändler durchführen lassen.

Wechsel des Vorbaus

Vorbau wechseln

Schlauchwechsel und Wechsel auf Tubeless

Bei einem Platten befolgst du zum Wechseln deines herkömmlichen oder Tubeless-Reifens am besten unser Tutorial:

Tubeless

Austauschen und Einstellen des Schaltwerks

Schau dir das folgende Video an, wenn du dein Schaltwerk austauschen möchtest:

Austauschen des Schaltauges

Deine Schaltung funktioniert nicht mehr richtig, und das Schaltauge ist verbogen?

Im folgenden Tutorial erfährst du, wie du es austauschst.

Schaltauge wechseln

Wechseln der Kette

Nachfolgend findest du die richtige Vorgehensweise, um deine Fahrradkette zu wechseln.

Austauschen der Kassette

In unserem Tutorial erfährst du, wie du vorgehst:

Einstellung der Bremssättel

Befolge die in dem nachfolgenden Video gezeigten Schritte, um deine TRP Bremssättel einzustellen:

Lagerung

Bei Lagerung deines EDRs über mittlere oder längere Zeiträume solltest du:

- Dein Fahrrad an einem trockenen, geschützten Ort lagern

- Dein Fahrrad säubern

- Die Kette schmieren

- Auf das kleinste Ritzel schalten

- Alle 3 Monate Pannenschutzflüssigkeit nachfüllen, wenn du Tubeless-Reifen hast Wenn das Fahrrad über einen längeren Zeitraum steht und sich die Laufräder nicht drehen, kann die Dichtmilch hart werden und so ihre Wirkung verlieren. Drehe die Laufräder so, dass sich das Ventil oben befindet.

FAQs

Welche maximale Traglast (Fahrer + Gepäck) unterstützt das Fahrrad?

Die maximal zulässige Traglast dieses Fahrrads liegt unabhängig von der Rahmengröße bei 110 kg.

Welche Reifengröße ist maximal möglich?

Die maximale kompatible Reifengröße beträgt 38 mm oder 35 mm mit Schutzblechen.

Technische Daten

RAHMEN VAN RYSEL EDR AF:
XS/XS/S/M/L/2XL
