ANGELSTATION CAPERLAN CSB D25 COMP

In diesem Video begleiten wir dich von Anfang an bei der Montage deiner Angelstation – so baust du die Einzelteile optimal zusammen.
1) Zuerst den Karton vorsichtig mit einem Teppichschneider öffnen. Vorsicht: Nicht zu tief schneiden, da sonst der Sitz der Angelstation beschädigt werden kann.
2) Alle Teile herausnehmen.
3) Füllkarton um den Fachblock entfernen; dazu Sitz vom Rahmen der Station lösen.
4) Fachblock entfernen; dies erleichtert die Handhabung der Station und den Einbau der Beine.
5) Teleskopbeine vorne an den Ponton und den Rahmen der Station montieren.
6) Starre Beine hinten an den Rahmen der Station montieren.

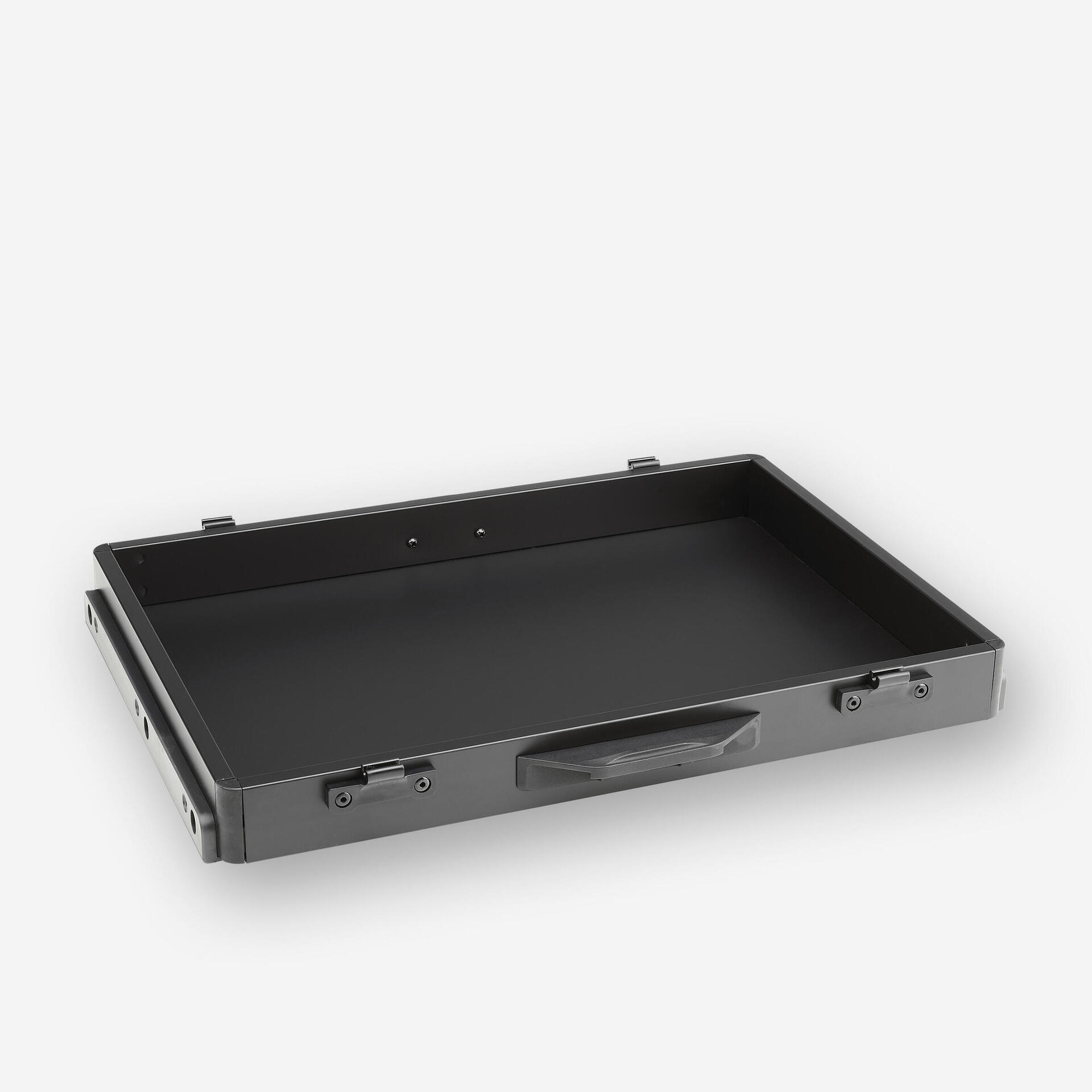

7) Deckel des Fachblocks und Schublade entfernen, Block mit 3 Schubladen in den Rahmen der Station einbauen.
8) Sitz oberhalb des Blocks mit den 3 Schubladen montieren.

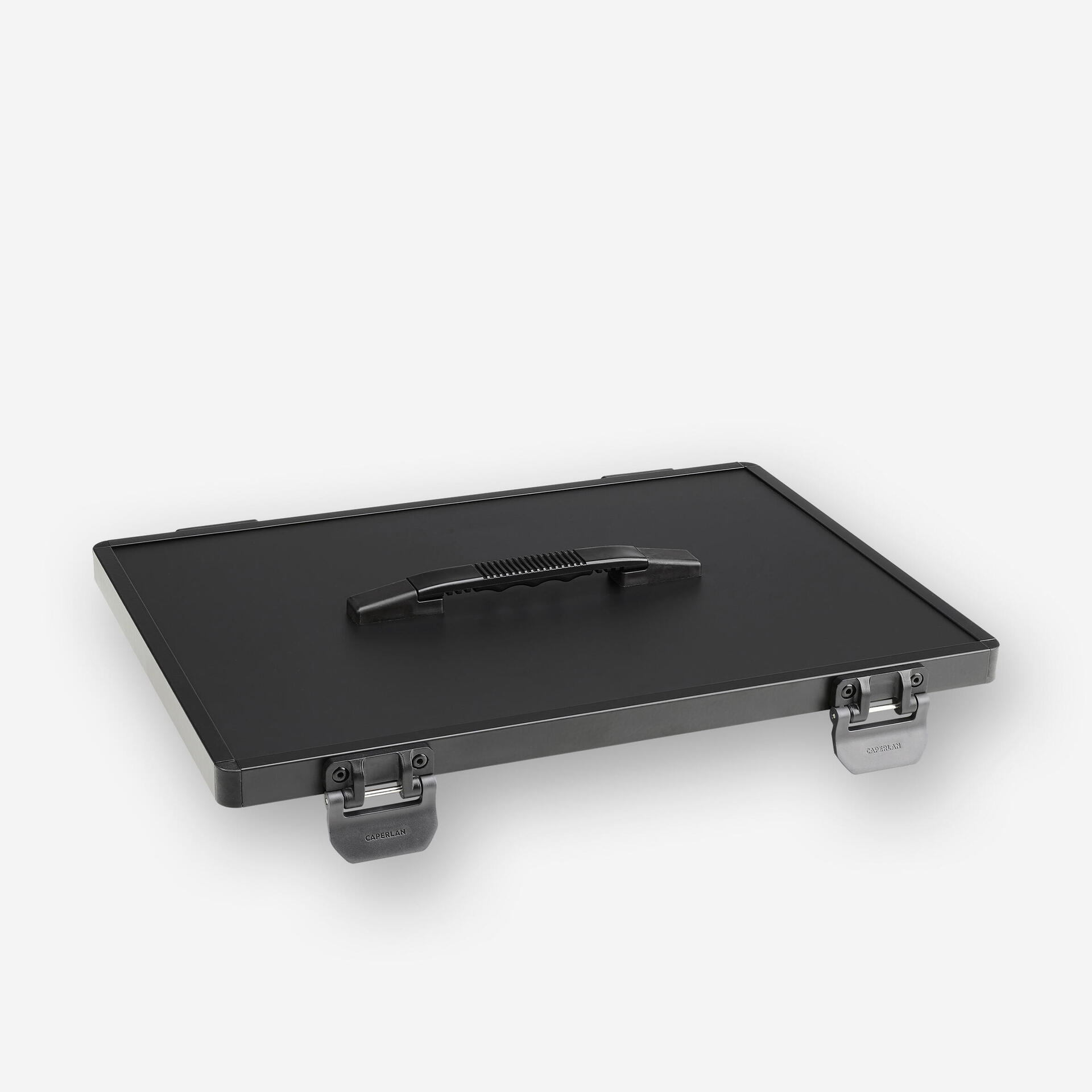

9) Fachdeckel ans Schubfach anbauen, dann auf die Schiene unterhalb des Sitzes montieren.
10) Riemen durch Befestigen an den Ringen an allen Seiten der Station montieren.

Beim Aufbau der Station sollten die Beine in der richtigen Reihenfolge eingestellt werden, damit sich eine sichere und stabile Sitzfläche ergibt.
Dazu haben wir ein Video-Tutorial gedreht.
1) Vorderen Wagen und hinteres Radset der Station herausnehmen.
2) Station an den seitlichen Griffen zum gewünschten Standort tragen.
3) Beine an der Vorderseite, dann an der Rückseite der Station einstellen, um eine stabile Sitzfläche zu erhalten.
4) Ponton durch Entriegelung des Push-Pin-Systems in Stellung bringen.
5) Zur Stabilisierung nun die vorderen Pontonbein installieren.
6) Station durch Setzen auf die Station und den Ponton auf Standsicherheit testen.

Hier ein paar Tipps, wie du Radsatz und Vorderwagen schnell und effizient einbaust.

Beim Angeln mit Steck- oder Feederrute ist eine zweckmäßige Ausrüstung der Station für Komfort und Effektivität von grundlegender Bedeutung.
In diesem Video erfährst du alles rund ums Ausrüsten deiner Station.

Um maximale Sicherheit und Standfestigkeit zu erhalten, gilt es, auf die richtige Einstellung des Concentric-Systems zu achten.
Dazu steht auch ein Tutorial-Video zur Verfügung.

Eine sorgfältige Pflege ist für erfolgreiche Angelsessions und eine lange Lebensdauer deiner Angelstation von ausschlaggebender Bedeutung. Daher solltest du es dir zur Gewohnheit machen, sie richtig zu reinigen.

Im ersten Schritt werden Schmutz, Fremdkörper und sonstige Anhaftungen mit einem Wasserstrahl von der Station entfernt. Dadurch werden festsitzende Partikel gelöst und die Flächen aufgefrischt, und es wird der Boden für die folgende Tiefenreinigung bereitet.

Als nächstes wird ein weiches, scheuerfreies Tuch benötigt. Tuch mit einer sanfte Lösung auf Grundlage von Seifenwasser tränken, um empfindliche Teile der Station zu schonen. Nun alle Flächen vorsichtig mit dem Tuch abwischen, dabei insbesondere auf Stellen mit Flecken oder Rückständen beachten. Regelmäßige Bewegungen ausführen, um Kratzer und Beschädigungen der Oberfläche zu vermeiden.

Im Anschluss an diese gründliche und sorgfältige Reinigung brauchst du die Station nur noch an der Luft trocknen zu lassen. Dazu an einen gut belüfteten, vor direktem Sonnenlicht geschützten Ort stellen. Hierdurch verhindert, dass sich Feuchtigkeit ansammelt, die langfristig zu Schäden wie Rost- oder Schimmelbildung führen kann.

Die Angelstation sollte überlegt und geschützt gelagert werden, damit sie möglich lange hält und immer fit für den nächsten Angelausflug ist. Das sorgfältige Verstauen der Station nach jedem Gebrauch ist eine Maßnahme, die zahlreiche Vorteile bietet.


Nimm dir am Ende des Tages ein paar Augenblicke Zeit, die Station zu reinigen und richtig zu verstauen. Schlammspritzer und sonstige Verschmutzungen komplett entfernen. Dazu kannst du ein weiches Tuch und einen Wasserstrahl verwenden. Achte darauf, dass am Ende alle Flächen trocken sind.

Die Station geschützt zu lagern ist ein weiterer wichtiger Punkt. Elemente wie Sonnenlicht, Regen und Nässe können deiner Ausrüstung mit der Zeit zu Leibe rücken. Daher sollte die Station in jedem Fall vor Feuchtigkeit geschützt gelagert werden.

Zum Austausch des Pontons deiner Angelstation gehst du am besten wie im Video gezeigt vor.
1) Station nach hinten kippen, um leichter auf den Ponton zugreifen zu können.

23) Mithilfe des Innensechskantschlüssels Nr. 6 die beiden Halteschrauben an der Pontonunterseite lösen. Nicht verlieren!
4) Die beiden Push-Pin-Knöpfe losschrauben, um den Ponton zu lösen.
5) Ponton von oben abziehen.
6) Neuen Ponton durch Aufschieben auf die (zuvor gereinigten) Schienen montieren.
7) Die beiden Halteschrauben unten in den Ponton schrauben.
8) Die beiden Push-Pin-Knöpfe verriegeln, um den Ponton zu sichern.
9) Vorderbeine des Pontons montieren.

Zum Austausch des Sicherungssystems für den Ponton deiner Angelstation gehst du am besten wie im Video gezeigt vor.
1) Inbusschlüssel Nr. 6, Kreuz- und Schlitzschraubendreher bereitlegen.
2) Station nach hinten kippen, um besseren Zugang zum Ponton zu haben.
3) Die beiden Vorderbeine des Pontons entfernen.
4) Die beiden Halteschrauben am Ponton mit dem Innensechskantschlüssel Nr. 6 lösen.
5) Ponton entfernen.

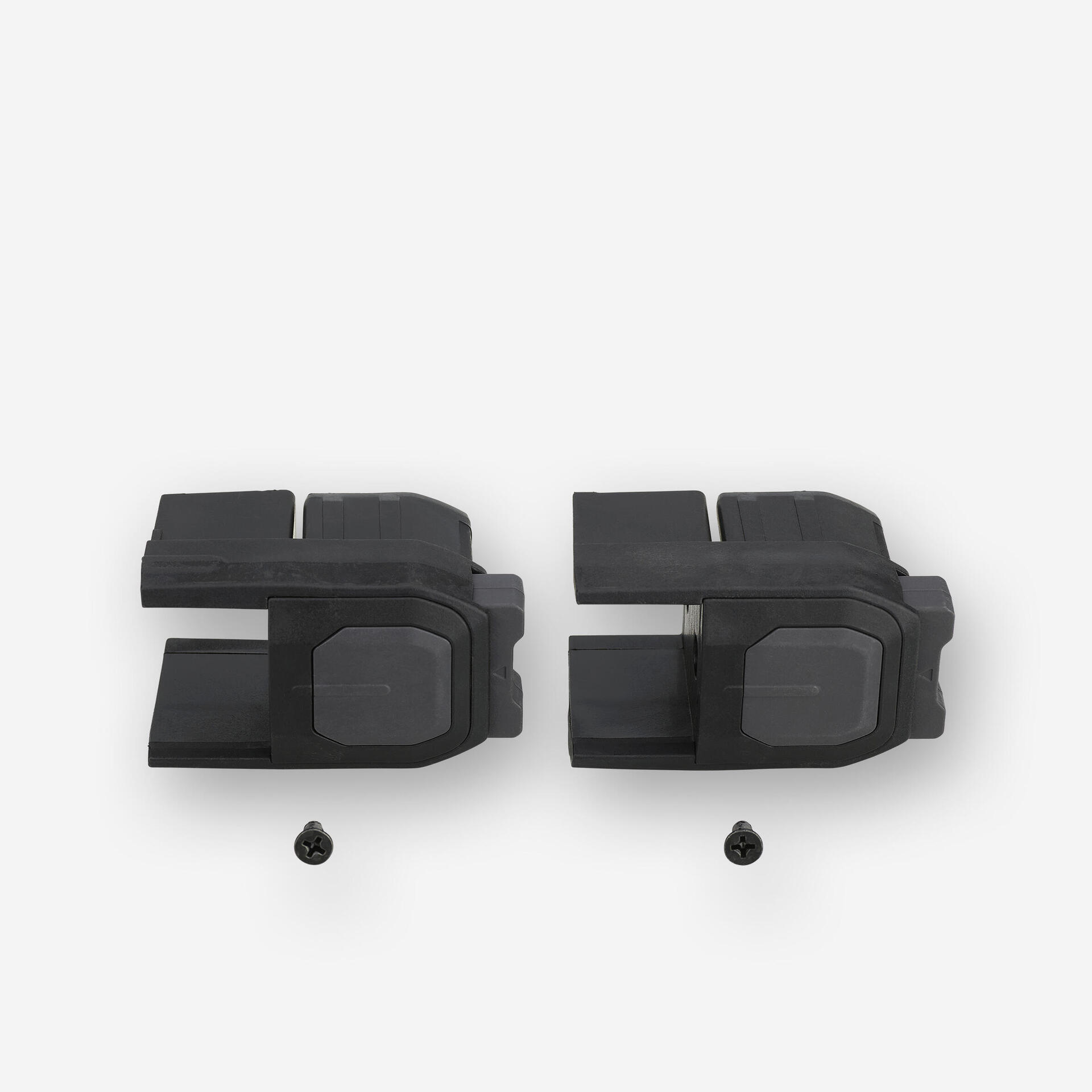

6) Befestigungsschraube des Verschlussblocks des Pontons lösen.
7) Mithilfe des Schlitzschraubendrehers den gebrauchten Verschlussblock vom Metallrahmen abheben und entfernen.
8) Nach Reinigung der Einbaustelle Ersatzblock am Ponton montieren.
9) Verschlussblock am Rahmen festschrauben.
10. Erst Ponton, dann die Vorderbeine installieren.

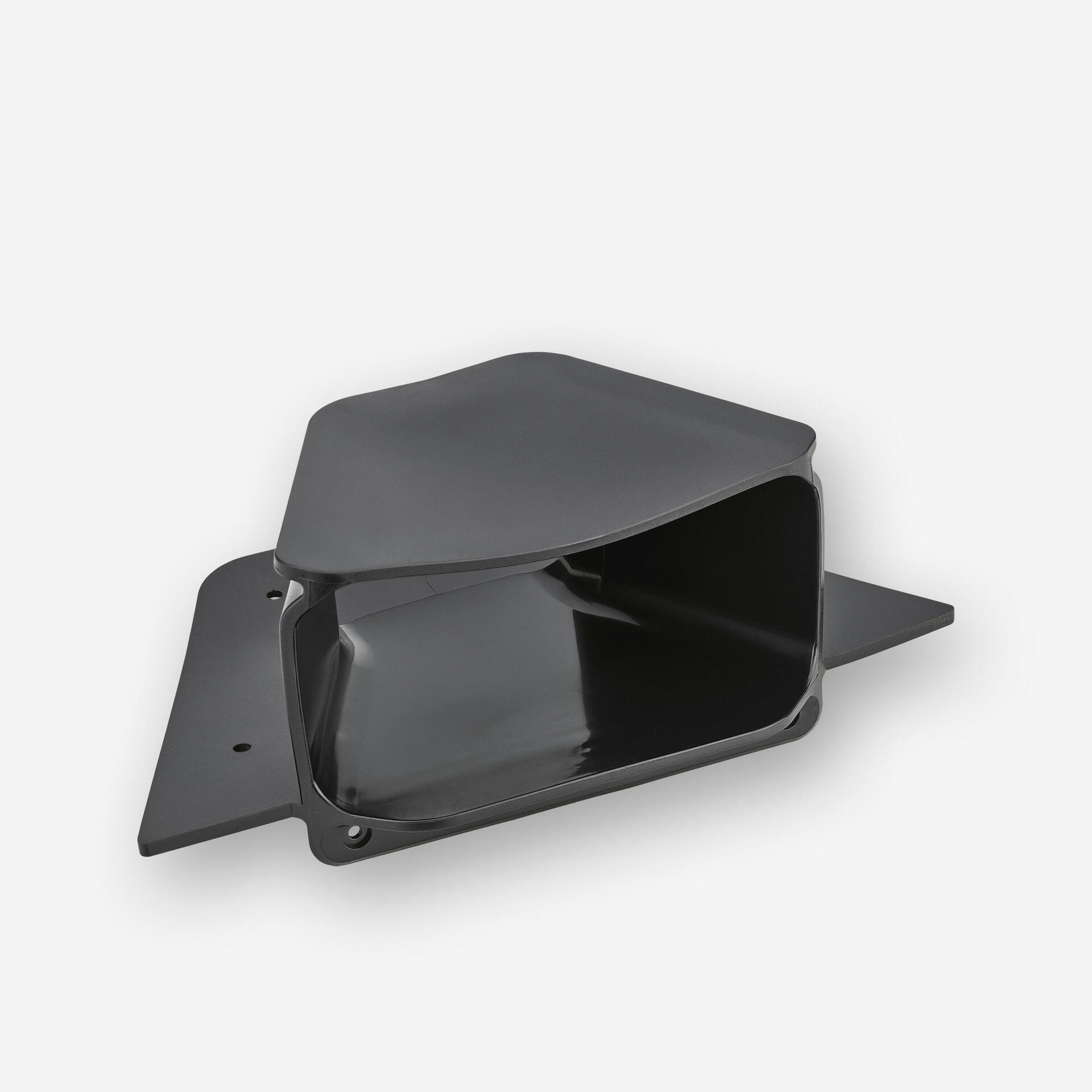

Zum Austausch des Rutengriff-Blocks an der Angelstation gehst du am besten wie im Video gezeigt vor.
1) Sitzblock entfernen, um auf die darunterliegende Schraube zugreifen zu können.
2) Ggf. seitliches Schubfach entfernen.
3) Schrauben der Reihe nach entfernen. Sorgfältig aufbewahren.
4) Sitzblock nach vorne kippen, um die Befestigungsschrauben des Griffblocks entfernen zu können.
5) Sitz von Metallrahmen und gebrauchten Griffblock entfernen.
6) Neuen Griffblock und darüber den Sitz installieren.
7) Baugruppe festhalten und die Befestigungsschrauben des Griffblocks an der Sitzkonstruktion festschrauben .
8) Baugruppe umdrehen, um auf die Unterseite des Rahmens zugreifen zu können.
9) Schrauben an der Unterseite des Rahmens montieren, um die Sitzfläche zu befestigen; dabei mit der Schraube in der Mitte beginnen.
10) Schubfach wieder einsetzen.

Zum Austausch des Radblocks deiner Angelstation gehst du am besten wie im Video gezeigt vor.
1) Schraube auf der Unterseite des Blocks für das seitliche Rad mit einem Innensechskantschlüssel Nr. 4 lösen.
2) Station nach vorn kippen, um Zugriff auf die Schraube unter dem Radblock zu erhalten. Nun entfernen.
3) Alten Radblock entfernen und Einbaustelle reinigen.
4) Neuteil so einbauen, dass das Loch für die Schraube sichtbar ist.
5) Schraube mit dem Innensechskantschlüssel Nr. 4 in das Loch schrauben.
6) Station auf ihre 6 Beine stellen, um Zugriff auf die Blockunterseite zu erhalten.
7) Obere Schraube in entsprechendes Loch schrauben.

Zum Austausch des Concentric-Befestigungssystems deiner Angelstation gehst du am besten wie im Video gezeigt vor.
1) Inbusschlüssel Nr. 4, kleinen Schlitz- und mittelgroßen Kreuzschlitzschraubendreher bereitlegen.
2) Bein an der Stelle des auszutauschenden Concentric-Systems entfernen.
3) Mithilfe des Schlitzschraubendrehers die schwarze Schutzkappe an der seitlichen Rändelschraube des Concentric-Systems abheben.
4) Mithilfe des Kreuzschlitzschraubendrehers die Halteschraube vom seitlichen Stellrad des Concentric-Systems entfernen.
5) Schwarzes Rad und Querbolzen des Concentric-Systems entfernen
6) Mithilfe des Schlitzschraubendrehers den Verriegelungsgriff des Concentric-Systems entfernen.
7) Die beiden Concentric-Teile von den Seiten des Beins entfernen.
8) Station so kippen, dass das zu reparierende Bein vertikal steht.
9) Die beiden Halteschrauben des Concentric-Systems auf der Unterseite der Station mit dem Inbusschlüssel Nr. 4 lösen.
10) Mithilfe des Schlitzschraubendrehers den inneren Block des Concentric-Systems aus seinem Sitz heben.
11) Inneren Sitz des Rahmens der Station reinigen.

Ab hier geht es mit der Vorbereitung und Montage der Ersatzteile weiter.

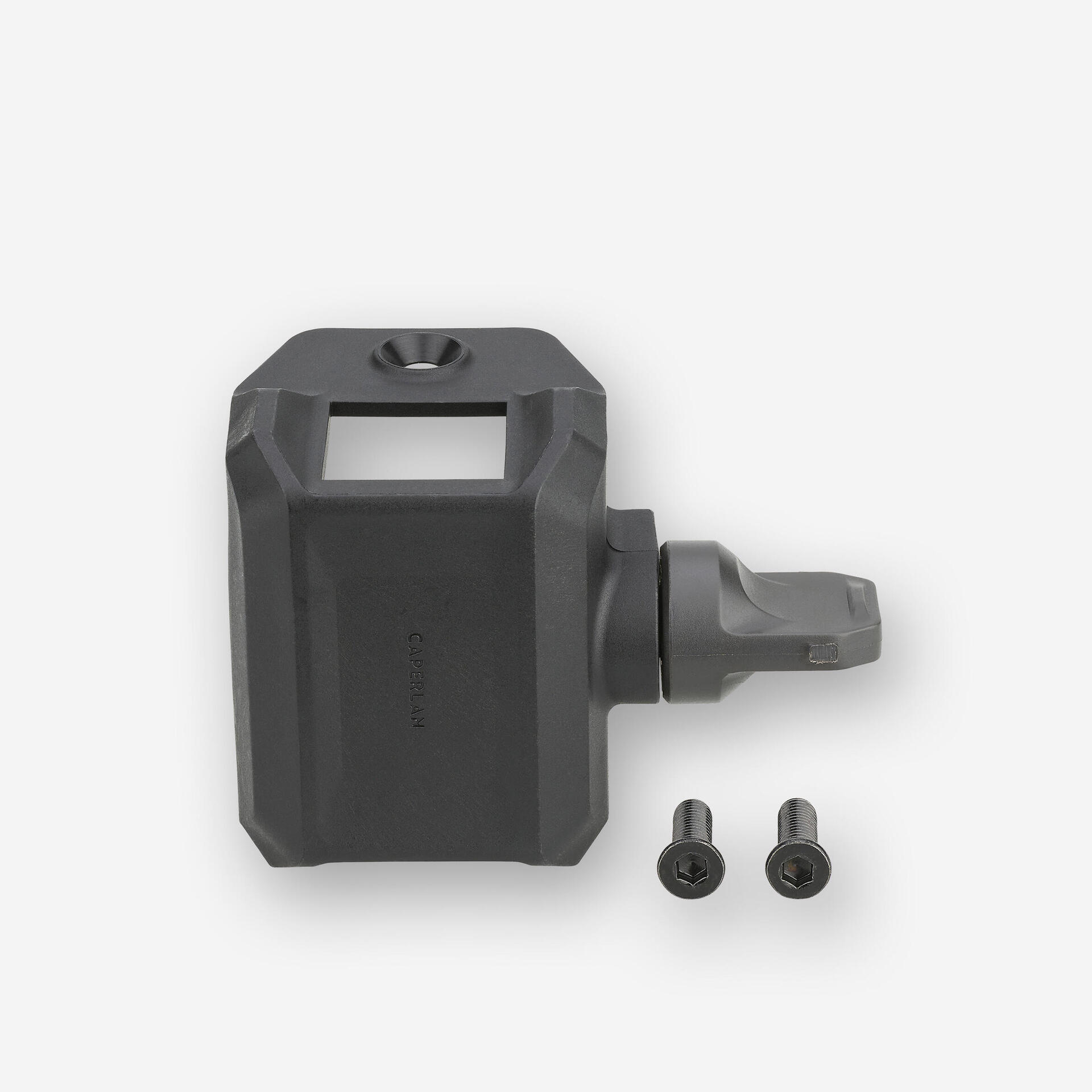

12) Kunststoffblock des Concentric-Systems nehmen und mit dem Anschlag zum Boden vor sich legen.
13) Inneres Metallteil und Kunststoffhülse nehmen und in den Kunststoffblock einsetzen.
14) Concentric-Mutter mit der Markierung L nehmen und in das Loch links des Kunststoffteils setzen.
15) Concentric-Mutter mit der Markierung R nehmen und in das Loch rechts des Kunststoffteils setzen.
16) Die beiden Concentric-Muttern in den Einsätzen des inneren Metallteils bis zum Anschlag bringen.
17) Einzubauenden Block in die Postion am Rahmen einsetzen, die beim Entfernen des defekten Beins freigeworden ist.
18) Den neuen Block des Concentric-Systems mit den Schrauben und dem Inbusschlüssel Nr. 4 sichern.
19) Station für weitere Maßnahmen wieder auf die Beine stellen.
20) Concentric-Mutter mit Markierung L nehmen und in das Loch links der Metallkonstruktion setzen.
21) Die so platzierte Mutter drehen, bis ein Klickgeräusch zu hören ist und der Rand vollkommen horizontal liegt.
22) Concentric-Mutter mit Markierung R nehmen und in das Loch rechts der Metallkonstruktion setzen.
23) Die so platzierte Mutter drehen, bis ein Klickgeräusch zu hören ist und der Rand vollkommen horizontal liegt.
24) Verriegelungsgriff des Concentric-Systems nehmen und in die inneren Einsätze, die beiden kleinen Metallteile, einsetzen. .
25) Die beiden kleinen Metallteile festhalten und den Verriegelungsgriff des Concentric-Systems mit den beiden soeben montierten Concentric-Muttern korrekt installieren.
Bei ordnungsgemäßer Montage ist ein Klick zu hören und zu spüren. Dies zeigt an, dass die Metallteile korrekt ineinandergreifen.

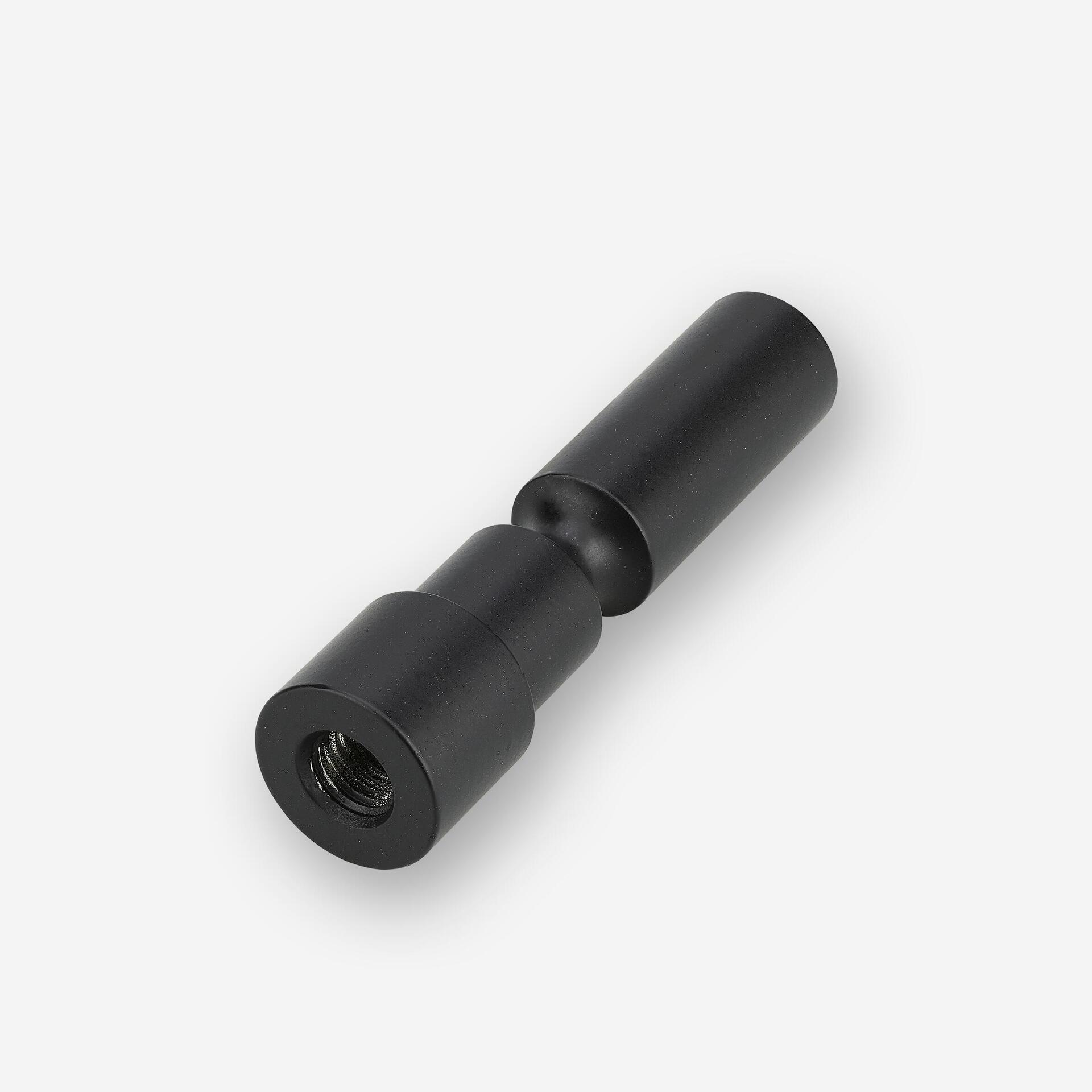

26) Querbolzen von der linken Griffseite aus einsetzen.
27) Schwarze Klemmschraube auf der rechten Seite in den Bolzen einsetzen.
28) Vor Montage der verbleibenden Bauteile Arretierung des Concentric-Systems kontrollieren.
29) Innere Halteschraube in die schwarze Rändelschraube installieren.
30) Zum Abschluss die schwarze Schutzkappe montieren.
31) Bein in das soeben reparierte Concentric-System setzen.

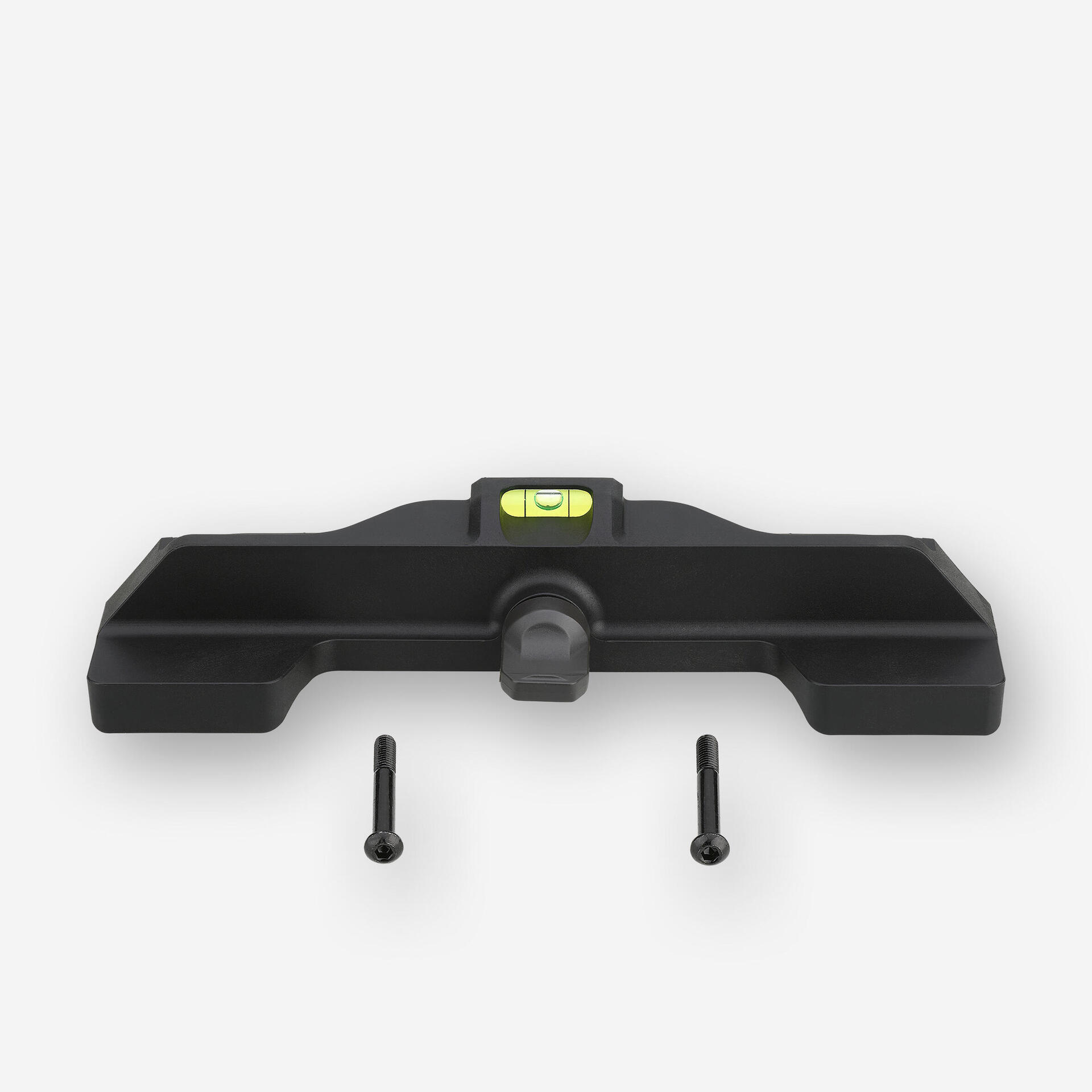

Zum Austausch des Sicherungssystems für das Schubfach deiner Angelstation gehst du am besten wie im Video gezeigt vor.
1) Station auf die Seite kippen, um auf die untere Schraube zugreifen zu können.
2) Die beiden Halteschrauben des Sicherungssystems des Fachs mit einem Innensechskantschlüssel Nr. 4 lösen.
3) Sicherungssystemblock des Fachs abnehmen und Einbaustelle reinigen.
4) Neune Sicherungssystemblock des Fachs einbauen.
5) Mit den beiden zuvor ausgebauten Schrauben sichern.

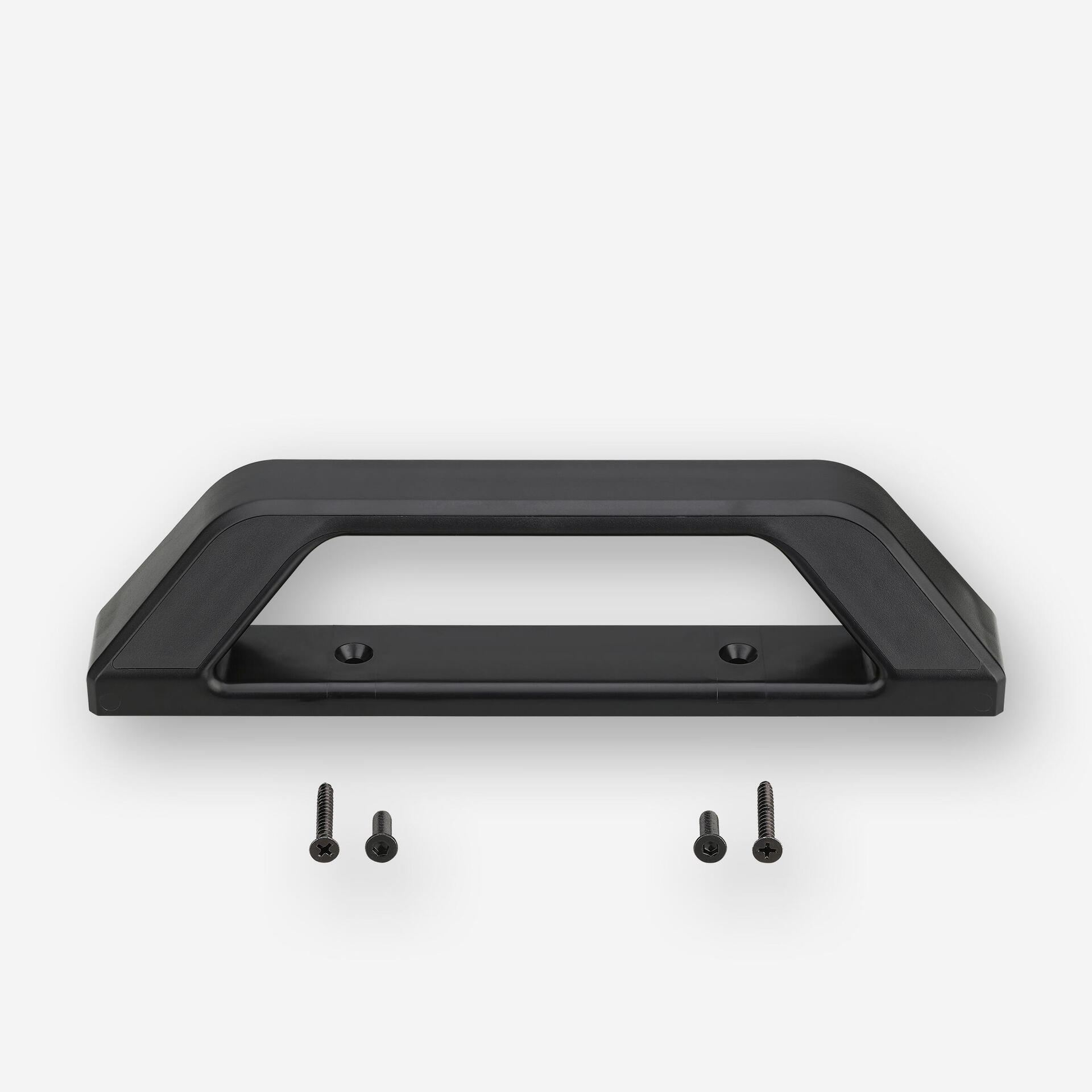

Zum Austausch der seitlichen Tragegriffe deiner Angelstation gehst du am besten wie im Video gezeigt vor.
1) Mithilfe eines Inbusschlüssels Nr. 4 die beiden Halteschrauben des Griffs vom Rahmen der Station entfernen.
2) Mithilfe eines Kreuzschlitzschraubendrehers die beiden Schrauben an der Unterseite des Griffs entfernen.
3) Defekten Griff abnehmen und Ersatzteil reinigen.
4) Neuen Griff anbringen und die beiden Schauben an der Unterseite des Griffs befestigen.
5) Die beiden Schrauben an der Unterseite des Griffs anbringen.

Zum Austausch des Kescherhalters deiner Angelstation gehst du am besten wie im Video gezeigt vor.
1) Mithilfe eines Inbusschlüssels Nr. 4 die beiden Halteschrauben des Kescherhalters an der Vorderseite der Station entfernen.
2) Defekten Kescherhalter entfernen und Einbaustelle reinigen.
3) Mithilfe des Inbusschlüssels Nr. 4 neuen Kescherhalter anschrauben.

Zum Austausch der Fußkappen einfach das Gewinde am oberen Ende des Beins reinigen und neue Kappe anschrauben.

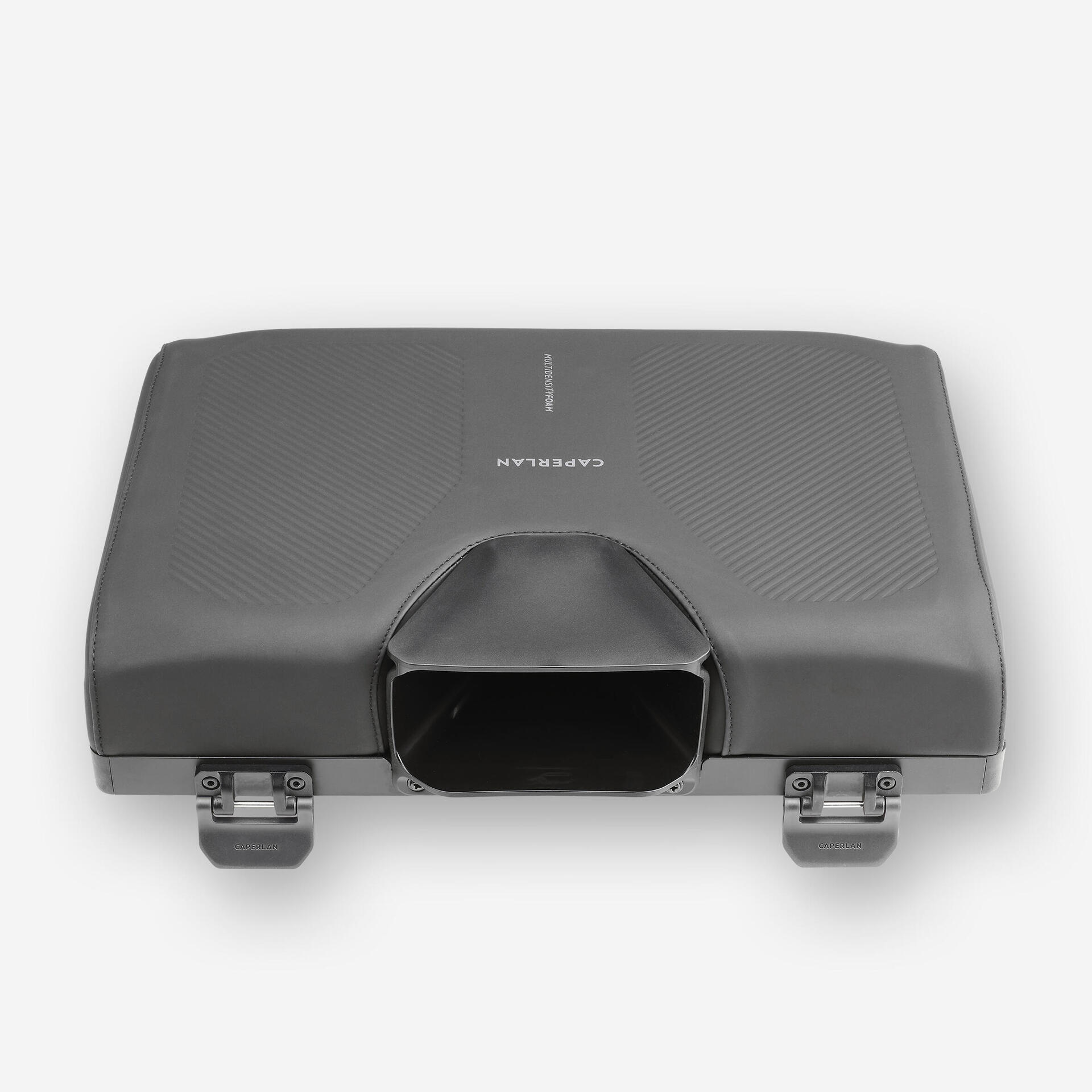

Um die Sitzfläche auszutauschen, genügt es die 4 Halteclips des Sitzpolsters deiner Station auszuklicken und sie mit der neuen Sitzfläche auszutauschen.
