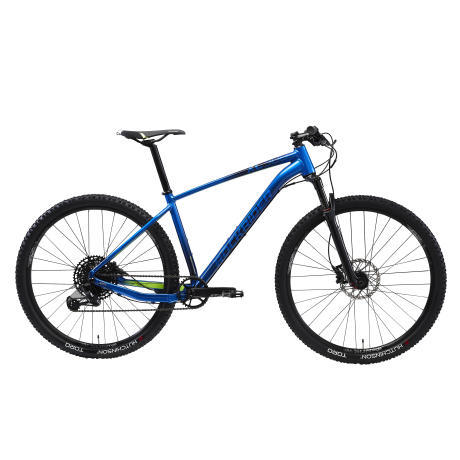

MTB ROCKRIDER XC 500 BLAU

MTB ROCKRIDER XC 500 29 "BLAU

Ref: 8577341

Entwickelt für regelmäßiges Training und zur Teilnahme an Cross Country Wettkämpfen.

Geh über deine Grenzen hinaus und steigere deine Leistung. Entscheide dich für unser MTB XC aus leistungsfähigem Aluminium mit GX Antriebsgruppe, REBA Gabel und 27,5 Zoll"Laufrädern. Dieses "SWITCH & RIDE" MTB ist mit 3 Laufradgrößen kompatibel! (27,5", 29" und 27,5" PLUS).

PRODUKTVORSTELLUNG ROCKRIDER XC 500 HIMMELBLAU

MONTAGEVIDEO AM BEISPIEL ROCKRIDER 520

ERSTE INBETRIEBNAHME

EINSTELLUNG DES MTBS
EINBREMSEN DER BREMSEN

Wenn du mit deinem neuen Fahrrad die DECATHLON Filiale verlässt, sind die Bremsbeläge neu und ihre Bremsleistung ist noch sehr schwach. Ein kraftvoller, lang anhaltender Bremsvorgang im unaufgewärmten Zustand (z. B. bei starkem Gefälle) kann zur Überhitzung und "Verglasung" der Bremsbeläge führen.

Um das Auftreten dieses Phänomens, das die Bremsen vollkommen unbrauchbar macht, zu verhindern, empfehlen wir, die Bremsbeläge richtig einzubremsen.
Nach 10 Bremsvorgängen pro Bremse sind die Beläge eingebremst. Ein Bremsvorgang stellt dabei ein starkes Abbremsen von 25 auf 5 km/h dar, wobei das Laufrad nicht blockieren und jeweils nur eine Bremse genutzt werden darf.

REIFEN AUF TUBELESS UMSTELLEN

Um Schäden am Fahrradschlauch (Löcher oder Risse) zu vermeiden, kannst du die Laufräder deines MTB auf TUBELESS umstellen.

Dafür brauchst du:

- Pannenschutzflüssigkeit:



DECATHLON: PANNENSCHUTZFLÜSSIGKEIT ZUR MONTAGE VON TUBELESS READY REIFEN UND FELGEN (8550735)



SO GEHST DU VOR:
1. Laufrad demontieren.
2. Reifen abziehen und Fahrradschlauch von der Felge lösen.
3. Felgenband anbringen.
4. TUBELESS Schrader Ventil (Autoventil) an der Felgenbohrung montieren.
5. Pannenschutzflüssigkeit hinzufügen.
6. Neuen TUBELESS Spezialreifen montieren.
7. Reifen stark aufpumpen, sodass er in der Felge einrastet. Solltest du dir diese Umrüstung nicht zutrauen, wende dich bitte zur Durchführung an deinen DECATHLON Servicepoint.

EINSTELLUNG DER GABEL

Schau dir unter dem untenstehenden Link die MANITOU-Bedienungsanleitung an, um die Gabel perfekt einzustellen.

BEI PROBLEMEN

MEIN RAD HAT EINEN ACHTER
Wheelies und Achter im Laufrad deines MTB ROCKRIDER XC 500

Bei den ersten Touren mit deinem neuen Fahrrad bewegen sich viele Komponenten und setzen sich langsam an den richtigen Platz.

Das geschieht auch mit den Speichen, die du unter Umständen knacken hörst.

Dein Fahrrad ist mit Doppelwandfelgen ausgestattet, die im Inneren des Laufrades liegen und besonders stabil sind. Deshalb sollte in den Laufrädern normalerweise kein Achter entstehen.
Sollte dennoch einmal ein leichter Achter entstehen, wende dich bitte an den Servicepoint deiner DECATHLON Filiale:
- Im Rahmen der kostenlosen Inspektion 12 Monate nach Kaufdatum.

ICH HABE EINEN PLATTEN
REIFENPANNE MIT DEM MTB ROCKRIDER XC 500

Leider lässt sich ein platter Reifen nie mit 100-prozentiger Sicherheit verhindern. Gründe für eine einmalige Reifenpanne können sein:

- Das Gelände (Dornen, Sträucher, Glasscherben, Nägel...)

- Der Umgang mit dem Rad (Fahren über Hindernisse wie Steine, Treppenstufen, Bordsteinkanten, Schlaglöcher...).

Das Ergebnis: Ein platter Reifen durch Durchstich (kleines Loch) oder Quetschung (feine Risse).



Wenn du immer wieder einen Platten hast, könnte es auch sein, dass:

- Das Laufrad in unseren Fabriken falsch montiert wurde. Dadurch steht ein Speichenkopf vor, der den Schlauch durchbohrt.

- Der Reifen oder Schlauch mangelhaft (porös) ist.

- Eine frühere Reifenpanne mangelhaft repariert wurde und ein Fremdkörper (Dorn, Glas, Metallspan usw.) im Reifen bzw. auf der Felge geblieben ist.



Deswegen ist es immer wichtig, die Ursache für den Platten zu finden und mögliche Fremdkörper vor der Reparatur zu entfernen.



 Du weißt nicht, wie du einen Reifen auf-/abziehst bzw. einen Schlauch reparierst oder wechselst?



1. Der einfachste Weg besteht darin, den Reifen auf der Felge zu belassen und provisorisch mithilfe von Reparaturspray zu reparieren:

Schraube dafür das Schlauchende auf das Ventil des platten Reifens und halte den Auslöseknopf des Reparatursprays gedrückt, um den Schaum einzuspritzen.

Der Reifen nimmt daraufhin seine ursprüngliche Form und Härte an und du kannst problemlos nach Hause fahren.



2. Wenn du deinen Reifen selbst reparieren bzw. den Schlauch selbst wechseln möchtest, kannst du dir die Videotutorials weiter unten anschauen.

MEINE GABEL IST ZU HART.

Es gibt mehrere Wege, um deine Gabel „weicher“ zu machen:



1. Führe eine einfache Wartung durch: Deine Gabel muss regelmäßig mit ein wenig Öl gewartet werden.

Hierzu gibst du ein paar Tropfen Öl auf die Standrohre und betätigst anschließend die Gabel, damit das Öl in die Gleitrohre eindringen kann.



2. Lasse eine umfassende Wartung in der Werkstatt durchführen.

DER GANGWECHSEL HINTEN FUNKTIONIERT NICHT GUT

Probleme beim Schalten können viele Ursachen haben.



1. Überprüfe die Position der Endkappen.
Schlecht angebrachte Zughüllen-Endkappen können das Ziehen des Schaltzuges und damit den Gangwechsel behindern.

Wenn eine Zughüllen-Endkappe schlecht positioniert ist, dann stecke sie wieder an die richtige Stelle.



2. Möglicherweise haben sich der Schaltzug und die Endkappen festgefressen.

Wenn die Kette nicht auf die kleineren Zahnkränze (Ritzel) springt oder das Schaltwerk sich nicht bewegt, obwohl du den Schalthebel betätigst, ist dies mit Sicherheit der Fall.

Dann müssen Schaltzug und Endkappen ausgetauscht werden.



3. Bring dein MTB in deinen DECATHLON Servicepoint und lass das Schaltwerk neu einstellen.



4. Nutze zur optimalen Anpassung des Sram-Schaltwerks die EINSTELLHILFE SCHALTWERK SRAM.

Mit diesem Tool kannst du den Abstand zwischen oberer Schaltrolle und Kassette leicht anpassen.



5. Überprüfe auch, ob das Schaltauge eventuell verbogen ist.

Wenn ja, schau dir das Kapitel "MEIN SCHALTAUGE IST KAPUTT" an.

Hinweis: Wenn du oft in nassem oder schlammigem Gelände unterwegs bist oder dein Mountainbike regelmäßig mit viel Wasser reinigst, müssen Schaltzüge und Endkappen häufiger gewechselt werden. Nutze zum Reinigen deines Fahrrads auf keinen Fall einen Hochdruckreiniger, da er den Schmutz nur noch tiefer in das Innere der Schaltzüge drückt.

MEIN BREMSHEBEL BERÜHRT DEN LENKER, BEVOR DIE VOLLE BREMSWIRKUNG EINTRITT
ENTLÜFTUNG-BREMSEN-MTB-ROCKRIDER

Dein Bremshebel lässt sich zu leicht ziehen und/oder berührt den Lenker, bevor die Bremswirkung eintritt:
In diesem Fall musst du deine Bremsen entlüften.
Du kannst dich auch an einen DECATHLON Servicepoint wenden und die Wartung von unseren Technikern durchführen lassen.

DEFEKTES SCHALTAUGE

Ein verbogenes Schaltauge hat zur Folge, dass das Schaltwerk eine Fehlstellung einnimmt und somit nicht mehr einwandfrei funktionieren kann. Stelle dich hinter dein Fahrrad und inspiziere von dort die Ausrichtung des Schaltwerkes.

Sollte das Schaltauge verbogen oder gar zerbrochen sein, dann bring dein Fahrrad zu deinem DECATHLON Servicepoint und lasse das Schaltauge dort austauschen. Wenn du den Austausch selbst vornehmen möchtest, könnte dir unser Tutorialvideo dabei behilflich sein.

MEINE KETTE IST GERISSEN

Deine Kette ist kaputt?



Zwei Lösungen:

1. Entweder reparierst du mithilfe des Videos die Kette selbst. Dafür brauchst du einen Kettennieter und ein Kettenschloss.

2. Oder du wendest dich an einen DECATHLON Servicepoint und lässt die Reparatur von unseren Technikern durchführen.

VIDEOTUTORIALS

Du willst dein Fahrrad selbst reparieren, weißt aber nicht, wie? Wir haben Tipps für dich in unseren Video-Tutorials zusammengestellt.
Umrüstung auf Tubeless
  • Umrüstung auf Tubeless
    Umrüstung auf Tubeless
  • Auswechseln von Avid-Bremsbelägen
    Auswechseln von Avid-Bremsbelägen
  • Auswechseln von Tektro-Bremsbelägen
    Auswechseln von Tektro-Bremsbelägen
  • Einfahren von MTB-Bremsen
    Einfahren von MTB-Bremsen
  • Einstellung der Federung beim halbstarren / Hardtail-MTB
    Einstellung der Federung beim halbstarren / Hardtail-MTB
  • Einstellung der Federung beim vollgefederten MTB
    Einstellung der Federung beim vollgefederten MTB

SO WARTE ICH MEIN MTB

REINIGUNG DES MTB

Zur Reinigung deines Fahrrads brauchst du ein spezielles Reinigungsmittel, einen Schwamm und eine Bürste. Fahrrad mit Wasser abwaschen.

Anschließend Reinigungsmittel auftragen und mithilfe von Schwamm und Bürste verteilen. Kurz einwirken lassen, anschließend abspülen.

Achte darauf, dass kein Reinigungsmittel oder Wasser in die mechanischen Bauteile des Fahrrads kommt.

Abschließend Fahrrad mit einem sauberen, weichen Tuch abtrocknen.

ANTRIEB REINIGEN UND FETTEN

Zum Reinigen und Fetten des Antriebs brauchst du einen Entfetter, eine geeignete Kettenbürste und ein Schmiermittel.

Als erstes solltest du die Bremsscheiben mit einem sauberen Tuch abdecken, damit sie kein Fett abbekommen.

Anschließend trägst du Entfetter auf den gesamten Antrieb auf und reibst Kassette, Kette und die Rädchen des Schaltwerks mithilfe der Bürste ab.

Lass den Entfetter einige Minuten einwirken und spüle ihn anschließend ab.

Danach lässt du den Antrieb komplett trocknen, bevor du dich ans Fetten machst. Dafür Schmiermittel gut schütteln und auf die Innenseite der Kette auftragen.

SCHALTZUG TAUSCHEN

Der Schaltzug an deinem Fahrrad ist schmutzig, verrostet oder gerissen?

Der Gangwechsel ist schwerfällig oder unberechenbar?

Dann solltest du deinen Schaltzug tauschen!



Dafür brauchst du eine Zange, einen Schraubenzieher, einen Kabelschneider, einen Innensechskantschlüssel und ein neues Schaltzug- und Hüllenset.

Zunächst musst du den Schaltzug aus der Zughülle bekommen. Dafür löst du mithilfe des Schraubenziehers die kleine Schraube oben am Schaltwerk und stellst die Schaltung auf den niedrigsten Gang ein.

Durchtrenne dann den Zug, um ihn komplett aus der Zughülle zu ziehen. Anschließend entfernst du auch die Zughülle komplett.

Danach musst du die Länge der Zughülle bestimmen. Halte sie dafür an dein Fahrrad, schneide sie in der richtigen Länge ab und bringe die Zugendkappen an beiden Enden an. Bringe die Zughülle dann an.

asselbe macht du am oberen Ende der Zughülle (am Schalthebel).

Anschließend führst du den Schaltzug durch die Zughülle. Wenn du damit fertig bist, befestigst du die Schraube am Schalthebel wieder und schraubst den Zug dann hinten am Schaltwerk fest.

Zum Einstellen der Schaltung Zug etwas mehr spannen, wenn das Hochschalten schwierig ist, und etwas weniger spannen, wenn das Runterschalten schwierig ist.

Wenn du damit fertig bist, kannst du den Zug abschneiden und mithilfe der Zange die Schutzkappe anbringen.

AUSBAU DES HINTERRADS

Der Ein- und Ausbau des Hinterrads mit Schaltkäfig mit Verriegelung ist etwas umständlicher.

Zunächst die Kette auf das letzte Ritzel stellen, dann den Schaltkäfig entriegeln.

Um das Hinterrad auszubauen, einfach den Schnellspanner lösen, ohne ihn zu verstellen.

Zum Einbau Kette wieder auf das letzte Ritzel stellen, Schnellspanner verschließen und Schaltkäfig wieder verriegeln, damit sich die Kette nicht selbstständig macht.

PLATTEN REPARIEREN

Um einen Platten zu flicken, brauchst du:

Eine Luftpumpe, ein Wasserbecken, ein Tuch und ein Reparaturset für Fahrradschläuche.

Pumpe zuerst den Schlauch leicht auf. Tauche ihn ins Wasserbecken ein, um die Stelle zu finden, an der Luft austritt.

Wenn du das Loch gefunden hast, Schlauch mithilfe des Tuchs abtrocknen und die Stelle mit dem Schmirgelpapier aus dem Set anrauen.

Dadurch bleiben Kleber und Reparaturflicken besser auf dem Schlauch haften.

Trage den Kleber großzügig und gleichmäßig um das Loch herum auf und warte 3–5 Minuten.

Anschließend Flicken mittig auf das Loch setzen und einige Minuten lang fest andrücken.

Danach musst du nur noch den Schlauch wieder in den Reifen einsetzen!

AUSTAUSCH DER BREMSBELÄGE BEI HYDRAULISCHEN SCHEIBENBREMSEN

Zum Wechseln der Kette brauchst du Bremsbeläge, einen Schlitzschraubenzieher und einen 3 mm Innensechskantschlüssel.

Zunächst baust du das Hinterrad aus. Dann brauchst du einen größeren Schraubenzieher, um die Bremskolben zurück in ihre ursprüngliche Position zu drücken.

Anschließend entfernst du die Belagsicherung, die die Beläge fixiert und entnimmst danach den Belag.

Bevor du die neuen Beläge in den Bremssattel einsetzt, legst du die Belagfeder zwischen die Beläge.

Setze jetzt die neuen Beläge in den Bremssattel ein und sichere sie im Anschluss mit der Belagsicherung.

Jetzt kannst du das Hinterrad wieder einbauen.

Überprüfe, ob die Bremsbeläge an der richtigen Stelle sitzen und nicht an der Scheibe reiben.

EINSTELLEN DER BREMSSÄTTEL BEI HYDRAULISCHEN SCHEIBENBREMSEN

Zum Austausch brauchst du einen 5 mm Innensechskantschlüssel.Schrauben des Bremssattels lösen, Rad drehen und Bremshebel betätigen.

Betätige weiterhin den Bremshebel, wenn du den Bremssattel wieder festschraubst.

Anschließend überprüfen, ob Bremsscheibe und Bremsbeläge noch Kontakt haben.

AUSTAUSCH EINES SCHALTAUGES

Zum Austausch eines Schaltauges brauchst du ein neues, für dein Fahrrad passendes Schaltauge (siehe dazu "ERSATZTEILE") und einen 5 mm Innensechskantschlüssel.

Zunächst musst du mit dem passenden Werkzeug das Hinterrad ausbauen und das beschädigte Schaltauge entfernen.

Positioniere dann das neue Schaltauge am Rahmen.

Entferne jetzt den Teil des alten Schaltauges, der noch am Schaltwerk ist, und montiere das neue Schaltauge mithilfe des Innensechskantschlüssels.

Zum Abschluss das Hinterrad wieder ordnungsgemäß montieren und überprüfen, ob der Gangwechsel funktioniert.

KETTE WECHSELN

Zum Wechseln der Kette brauchst du einen Kettennieter, eine neue Kette und ein Kettenschloss.

Schalte zunächst die Kette vorne und hinten auf das kleinste Ritzel.

Öffne das Kettenschloss mit einer Kettenschlosszange und entferne die alte Kette.

Positioniere die neue Kette vorne und hinten auf dem kleinsten Ritzel, damit du die Länge optimal bestimmen kannst.

Die Kette muss dicht an der oberen Antriebsrolle des oberen Schaltwerk-Rädchens verlaufen.

Wenn du die richtige Länge bestimmt hast, Kette mithilfe des Kettennieters kürzen.

Anschließend das Kettenschloss an der Kette anbringen, einmal in die Pedale treten, damit das Kettenschloss auf der oberen Kettenseite ist. Zum Abschluss mit der Hand am Pedal überprüfen, ob die Position richtig ist.

ERSATZTEILE

RISER-BAR 31,8 MM OVERSIZE 720 MM
GRIFFE SPORT KOMFORT 900
VORBAU MTB 1 1/8 ZOLL 60/70MM 7° 31.8 SCHWARZ
STEUERSATZ AHEAD SEMI-INTEGRIERT 1 1/5 ZOLL - 1 1/8 ZOLL ZS44/28,6 ZS55/40
ABSTANDHALTER 1"1/8 AHEAD 5 MM MIT AUSSENDURCHMESSER 34 MM SCHWARZ
GABEL MTB 29 ZOLL TAPERED REBA RL BOOST 100 MM SCHWARZ
BREMSENSET HYDRAULIKBREMSE SRAM LEVEL T OHNE SCHEIBE MIT ADAPTER 20 MM IS/PM
KABELFÜHRUNGSSET XC UND AM 100S
BREMSBELÄGE SCHEIBENBREMSE FÜR AVID ELIXIR
BREMSBELÄGE AVID/SRAM ELIXIR XX LEVEL T+TL
BREMSSCHEIBE (6 LÖCHER) AVID ELIXIR 160 MM
BREMSSCHEIBE SRAM ELIXIR 180 MM 6-LOCH
FAHRRADSATTEL SPORT 900 LIGHT
SATTELSTÜTZE 31,6 MM 400 MM
SATTELSCHELLE 34,9 SCHRAUBE SCHWARZ
SCHALTAUGE ROCKRIDER XC/AM
SCHALTHEBEL FÜR SCHALTWERK MIT 12 GÄNGEN SRAM EAGLE GX
SCHALTZUGHÜLLE SCHWARZ
SCHELLE SCHALTHEBEL X7, X9, GX
SCHALTWERK HINTERRRAD EAGLE 1 × 12 GX SRAM 12 GÄNGE
SCHALTWERKSROLLEN 2ER SET SRAM X01 12 GÄNGE
KASSETTE 12 GÄNGE SRAM NX EAGLE 11 × 50 HG
KETTE 12 GÄNGE SRAM NX EAGLE 118 KETTENGLIEDER + SCHNELLSPANNER
SCHNELLSPANNER 12-GANG EAGLE SRAM POWERLOCK
KURBELGARNITUR MTB MONO-KETTENBLATT SRAM STYLO 34 ZÄHNE 170MM DUB
KURBELGARNITUR MTB MONO-KETTENBLATT SRAM STYLO 34 ZÄHNE 175 MM DUB
KETTENBLATT EINFACH 30 ZÄHNE EAGLE BOOST STAHL
KETTENBLATT EINFACH 32 ZÄHNE EAGLE BOOST STAHL
KETTENBLATT EINFACH 34 ZÄHNE EAGLE BOOST STAHL
TRETLAGER/INNENLAGER SRAM DUB PRESS-FIT 92 MM
MTB VORDERRAD 27,5 ZOLL DOPPELWANDFELGE SCHEIBENBREMSE BOOST 15 × 110 DUROC30
MTB HINTERRAD 27,5 ZOLL DOPPELWANDFELGE BOOST 12 × 148 SUNRINGLE DUROC 30
MTB VORDERRAD 27,5 ZOLL DOPPELWANDFELGE SCHEIBENBREMSE 15 × 110 DUROC40 TUBELESS
MTB-HINTERRAD 27,5+ HOHLKAMMERFELGEN BOOST 12×148 SUNRINGLE DUROC 40
MTB VORDERRAD 29 ZOLL DOPPELWANDFELGE BOOST 15 × 110 SUNRINGLE DUROC 30
MTB HINTERRAD 29 ZOLL DOPPELWANDFELGE SCHEIBENBREMSE BOOST 12 × 148 DUROC30
STECKACHSE HINTERRAD 12×142MM BOOST
FAHRRADSCHLAUCH 27,5 ZOLL × 1,9/2,5 FRANZÖSISCHES VENTIL (PRESTA) 48 MM
FAHRRADSCHLAUCH 27,5+ × 2,5/3 FRANZÖSISCHES VENTIL (PRESTA) 48 MM
FAHRRADSCHLAUCH 29 ZOLL × 1,7/2,2 FRANZÖSISCHES VENTIL (PRESTA) 48 MM
KONISCHE TUBELESS UNIVERSAL-VENTILE
PANNENMILCH PROTECT'AIR MAX TUBELESS 1 LITER
Das Problem lässt sich nicht beheben oder du findest keine Antwort? Dann nimm Kontakt mit unseren Technikern auf.

BEDIENUNGSANLEITUNGEN

notice

Du benötigst die Bedienungsanleitung zu deinem MTB ST 500?

notice

Du benötigst die Bedienungsanleitung für die Bremsen?

notice

Du benötigst die Bedienungsanleitung für die Federung?

notice

Du benötigst die Bedienungsanleitung für den Antrieb und die Schaltung?

notice

Du benötigst die Bedienungsanleitung für die Laufräder?

UNSER VERSPRECHEN

ROCKRIDER bietet für dein MTB eine lebenslange Garantie auf Rahmen, Lenker und Vorbau (bei normalen Nutzungsbedingungen).

Für alle anderen Komponenten liegt die Garantiedauer bei 2 Jahren.

Während der ersten Fahrten können sich bestimmte Komponenten leicht verstellen.

Aus diesem Grund bieten wir für dein Fahrrad innerhalb von zwölf Monaten nach dem Kaufdatum eine kostenlose Inspektion an.

SEITENANFANG
