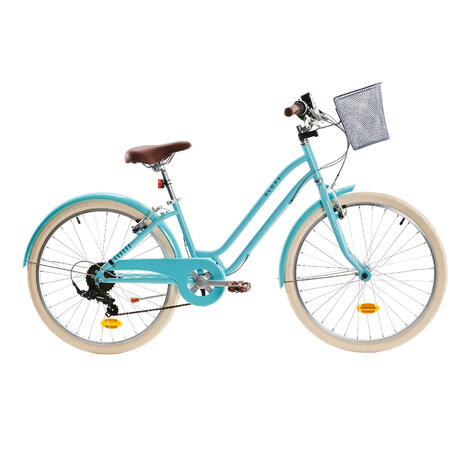

KINDER CITY BIKE ELOPS 500 24 ZOLL

Ref: 8487200

Dieses City Bike mit tiefem Einstieg ist für Kinder zwischen 9 und 12 Jahren (135 bis 150 cm) konzipiert und eignet sich für Fahrten in der Stadt und in städtischen Parkanlagen.

Dieses 24 Zoll City Bike ist mit Schutzblechen, einem Fahrradkorb und einem Ständer ausgestattet. Mit der 6-Gang Schaltung bist du in der Stadt komfortabel unterwegs und kannst auch Höhenunterschiede problemlos bewältigen.

WIE WIRD DIESES 24 ZOLL KINDERFAHRRAD RICHTIG MONTIERT?

Du hast ein Kinder City Bike im Internet erworben?  Unser Team bemüht sich nach Kräften, dir deine Bestellung unter den derzeit gegebenen Umständen so schnell wie möglich zuzustellen. Deshalb ist dein Fahrrad bei der Auslieferung noch nicht vollständig montiert. In diesem Video findest du alle Informationen, die du benötigst, um dieses Kinder City Bike zuhause richtig zu montieren. Befolge einfach die Anweisungen! Hinweis: In diesem Video wird ein Mountainbike gezeigt, doch die Schritte zur Montage sind genau dieselben.

GLOSSAR

STELLRAD FÜR DIE BREMSE

Es sind zwei Stellräder für jede Bremse vorhanden; sie befinden sich an den Bremshebeln. Sie dienen der Regulierung der Spannung des Bremskabels. Betätige das Stellrad, um die optimale Einstellung zu finden. (Je fester das Stellrad angezogen wird, desto höher ist die Spannung des Bremskabels.)

STELLRAD FÜR DAS SCHALTWERK

Dieses Stellrad befindet sich am hinteren Teil des Schaltwerks. Es dient dazu, die Spannung des Schaltzugs zu erhöhen oder zu reduzieren. Falls die Kette beim Einlegen eines höheren Gangs Probleme bereitet, dann ist die Spannung das Schaltzugs zu gering und muss durch Aufschrauben des Stellrads erhöht werden. Falls die Kette beim Einlegen eines niedrigeren Gangs Probleme bereitet, dann ist die Spannung das Schaltzugs zu hoch und muss durch Anziehen des Stellrads verringert werden. Die optimale Einstellung liegt erfahrungsgemäß häufig bei einer Viertelumdrehung.

BREMSZUGHÜLLE

Die Bremszughülle ist ein rostfreies Bauteil, durch welches das Bremskabel zum Bremssattel der V-Brakes geführt wird. Die Ausrichtung der Bremszughülle wurde so gewählt, dass die Kabelführung eine optimale Bremswirkung gewährleistet. Falls dieses Bauteil beschädigt wird, lässt es sich austauschen.

BREMSSÄTTEL FÜR V-BRAKES
Bremssättel - V-Brakes - Kinder City Bike

Eine Bremse des Typs V-Brake besteht aus zwei Bremssätteln (jeweils einer links und rechts). Diese sind in der Mitte, auf Höhe des Faltenbalgs, miteinander verbunden. Wenn du das Laufrad austauschen möchtest, kannst du die Bremszughülle entfernen, um die Bremssättel freizulegen und die Demontage zu erleichtern.

KLEMMSCHRAUBEN FÜR DEN VORBAU
Schrauben für den Vorbau

Der Lenker ist an den Vorbau angeschweißt. So lässt sich dieser mithilfe einer einzigen Schraube von oben aufsetzen und befestigen. Um eine optimale Festigkeit zu gewährleisten, stelle sicher, dass diese Schraube mit einem Anzugsdrehmoment von 22 Nm (Newtonmeter) angezogen wird. Verwende dazu einen Drehmomentschlüssel.

ERSTE INBETRIEBNAHME

WIE WIRD DIE SATTELHÖHE VOR DER ERSTEN FAHRT RICHTIG EINGESTELLT?

Es ist wichtig, die Höhe des Sattelrohrs und des Lenkers auf die Körpergröße des Kindes abzustimmen.

Die Markierung, bis zu der die Sattelstütze mindestens im Sattelrohr stecken muss, darf aus Sicherheitsgründen niemals sichtbar sein (achte genau darauf, dass diese Markierung nicht überschritten wird).

Zur Einstellung der richtigen Sattelhöhe setze das Kind auf den Sattel, bringe die Tretkurbeln in vertikale Position und lasse das Kind seine Ferse auf das untere Pedal stellen:

Die Sattelhöhe ist korrekt eingestellt, wenn das Bein des Kindes gestreckt ist. Außerdem sollte sich das Kind, wenn es auf dem Sattel sitzt, mit den Fußspitzen auf dem Boden abstützen können.

WIE WIRD SICHERGESTELLT, DASS DIE BREMSEN RICHTIG EINGESTELLT SIND?

Zum Testen der Funktionalität der Bremsen bewegst du das Kinder City Bike vorwärts und hältst es dabei am Lenker fest. Betätige dann den rechten Bremshebel für die Hinterradbremse und den linken Bremshebel für die Vorderradbremse. Das jeweils getestete Laufrad muss aufgrund der Betätigung des Bremshebels blockieren. Während die Räder sich drehen, dürfen die Bremsklötze die Felgenflanken nicht berühren.

Wenn du feststellst, dass der Bremsvorgang nicht richtig funktioniert oder die Bremsklötze die Felgenflanken berühren, kannst du Folgendes tun:

Vor dem Bremshebel befindet sich ein Stellrad.

Wenn du daran im Uhrzeigersinn drehst, bringst du die Bremsklötze näher zusammen (= effektiveres Bremsen).

Wenn du das Stellrad gegen den Uhrzeigersinn drehst bringst du die Bremsklötze weiter auseinander (= weniger effektives Bremsen).

Es ist unerlässlich, die richtige Einstellung der Bremsen regelmäßig zu überprüfen.

MIT WELCHEM DRUCK WERDEN DIE REIFEN DES 24 ZOLL KINDER CITY BIKES AUFGEPUMPT?

Der empfohlene Druck ist stets auf der Reifenflanke angegeben. Wir empfehlen dir, die Reifen mit dem auf der Reifenflanke angegebenen Druck aufzupumpen.

Der empfohlene Druck kann je nach Reifentyp variieren.

Um zu überprüfen, ob ein ausreichender Reifendruck vorhanden ist, lasse das Kind auf das stehende Fahrrad steigen.

Den richtigen Druck erkennst du daran, dass der Reifen durch das Gewicht des Kindes ein klein wenig eingedrückt wird.

WIE WIRD DER FAHRRADKORB RICHTIG AUF DEM FAHRRAD MONTIERT?

Du hast das Kinder City Bike im Internet erworben? Dann musst du den Fahrradkorb selbst auf das Fahrrad montieren.

Aber keine Panik, anhand dieser Anleitung erklären wir dir genau, wie das funktioniert:

KOMPATIBLES ZUBEHÖR

1. DER GEPÄCKTRÄGER
WIE WIRD DER GEPÄCKTRÄGER AUF DEM 24 ZOLL CITY BIKE RICHTIG MONTIERT?
2. DER FLASCHENHALTER ZUR MONTAGE AM LENKER
3. DIE TRINKFLASCHE, UM FLÜSSIGKEIT AUFZUTANKEN!
4. DER RUCKSACK / DIE FAHRRAD-SATTELTASCHE: 2 IN 1

SO WIRD DAS 24 ZOLL CITY BIKE RICHTIG GEWARTET

WIE FETTE ICH DIE KETTE DES KINDER CITY BIKES RICHTIG EIN?

Du kannst ein "All in One" Produkt benutzen, um die Kette des Kinderfahrrads gangbar zu machen, zu reinigen und zu schmieren (solche Produkte sind in den DECATHLON Filialen erhältlich).

Ein solches All in One Produkt ist äußerst praktisch. Um die Kette des Kinder Trekkingrades einzufetten, versetze sie mithilfe der Pedale in eine Drehbewegung und verteile das Produkt mit einem "Sprühstoß" über ihre gesamte Länge.

Lasse sie anschließend ein paar Minuten lang trocknen. Sollte die Kette sehr stark verschmutzt sein, bearbeite sie über ihre gesamte Länge mit einer Bürste und/oder einem Tuch und sprühe das "All In One" Produkt erneut auf.



Unsere Empfehlung:

Vermeide jeglichen Kontakt des Produktes mit den Bremsklötzen, Bremsbelägen und den Bremsflächen der Felgen.



Dauerhafter Schutz des Fahrrads:

Durch die regelmäßige Anwendung des Produktes beugst du der Entstehung von Korrosion vor.

WIE WIRD DAS KINDER CITY BIKE RICHTIG GESÄUBERT?

Wenn du nach einigen Fahrten feststellst, dass das Kinderfahrrad Verschmutzungen aufweist (z. B. durch Schlamm, Regen, Staub etc.), dann ist es an der Zeit für eine gründliche Reinigung.

Wenn das Fahrrad mit einer Staubschicht überzogen ist, reicht ein trockenes Tuch zur Reinigung vollkommen aus.

Bei Schlamm und ähnlich hartnäckigem Schmutz nimmst du am besten einen Eimer mit warmem Wasser und einen Schwamm (oder ein feuchtes Tuch) zur Hand und reinigst das Fahrrad mit Seife oder einem Fahrradpflegeprodukt. Säubere damit die verschmutzten Teile des Fahrrads (Rahmen, Gabel, Lenker, Laufräder).



WICHTIGER HINWEIS!

Wir raten entschieden davon ab, das Kinderfahrrad mit einem Hochdruckreiniger zu säubern:

Die Funktionalität bestimmter Komponenten (Steuersatz, Tretlager usw.) kann hierdurch beeinträchtigt werden, was für das Kind bei der Benutzung des Fahrrads ein Risiko darstellt.



Nach der Reinigung mit Wasser und Seife sollte das Fahrrad mit einem trockenen Tuch abgerieben werden, um Rostbildung zu vermeiden. Anschließend sollten die beweglichen Teile des Fahrrads (Kette, Steuersatzgehäuse, Tretlagergehäuse) frisch eingefettet werden.


WIE WERDEN DIE BREMSKLÖTZE AUSGETAUSCHT?

Bremsklötze für V-Brakes sind als Ersatzteile erhältlich. Zum Austauschen der Bremsklötze solltest du die in diesem Tutorialvideo beschriebenen Schritte beachten.

WIE WIRD DER ZUSTAND DER REIFEN ÜBERPRÜFT?

Vor jeder Fahrt sollte der Zustand der Reifen überprüft werden.

Falls ein Reifen platt ist, überprüfe zunächst, ob er ein Loch aufweist. Pumpe ihn dazu bis zum maximalen Druck auf. Wenn er schnell wieder Luft verliert, muss das Laufrad demontiert und anschließend der Reifen abgezogen werden, um den Fahrradschlauch zu wechseln bzw. zu reparieren.

Falls er nur langsam Luft verliert, sollte zunächst die Oberfläche des Reifens nach spitzen Gegenständen bzw. Glasscherben abgesucht und diese ggf. entfernt werden. Anschließend muss das Laufrad demontiert und der Reifen abgezogen werden, um den Fahrradschlauch zu wechseln bzw. um ihn nach Entfernen eines eventuell vorhandenen spitzen Gegenstands zu reparieren.

Falls der Reifen nicht platt ist, empfehlen wir dir, zu überprüfen, ob er den richtigen Druck aufweist (beachte hierzu auch die nachfolgende Rubrik).



HÄTTEST DU'S GEWUSST?

Die Lebensdauer von Kautschuk hängt u. a. von den Nutzungs- und Lagerbedingungen ab.

Wenn ein Reifen sichtbare Risse aufweist, empfehlen wir dir, den Reifen zu erneuern.

WIE WIRD DAS FAHRRAD RICHTIG GELAGERT?

Wir empfehlen dir, das Fahrrad an einem trockenen Ort zu lagern.  Es ist wichtig, dass es keiner Feuchtigkeit ausgesetzt ist.

Die Lebensdauer des Kinderfahrrads hängt von seiner Nutzung, Wartung und Lagerung ab.

Je häufiger das Kinderfahrrad Feuchtigkeit und salzhaltiger Luft (Meeresluft) ausgesetzt ist, desto schneller wird es Korrosion aufweisen, wodurch sich seine Lebensdauer verkürzt.

Daher ist es wichtig, das Kinderfahrrad in einem sauberen und trockenen Zustand an einem vor Feuchtigkeit geschützten Ort zu lagern.



HÄTTEST DU'S GEWUSST?

Es wird davon abgeraten, Fahrräder mit einer Teleskopgabel zur Lagerung am Vorderrad aufzuhängen. Fahrräder mit Teleskopgabel sollten stattdessen am Hinterrad aufgehängt werden, um die Lebensdauer der Gabel zu verlängern.

PROBLEMLÖSUNG

WAS IST ZU TUN, WENN EIN REIFEN BESCHÄDIGT IST? WIE WIRD EIN FAHRRADSCHLAUCH AUSGETAUSCHT?

Wenn ein Reifen beschädigt ist, solltest du sofort an einer sicheren Stelle anhalten, um eine Beschädigung der Felge zu vermeiden.

Drehe dein Fahrrad anschließend um und stelle es auf Sattel und Lenker ab. Löse die Bremsen, sodass der Reifen hindurchpasst. Hierzu drückst du die Bremssättel der V-Brakes oben zusammen und hängst das Röhrchen aus, durch welches das Bremskabel verläuft.

Das Vorderrad muss lediglich aus der Gabel herausgezogen werden, um den Fahrradschlauch wechseln zu können (siehe Tutorialvideo).

Zum Austauschen des Fahrradschlauches am Hinterrad muss zunächst das Schaltwerk auf das kleinste Ritzel eingestellt werden.

Erst dann kann das Laufrad herausgeschraubt und der Fahrradschlauch gewechselt werden (siehe Tutorialvideo).



Im Notfall hast du außerdem die Möglichkeit, ein Reparaturspray zu verwenden, mit dem sich der Fahrradschlauch ohne Werkzeug reparieren lässt (funktioniert nicht bei gerissenen Schläuchen).

DER GANGWECHSEL AM HINTERRAD FUNKTIONIERT NICHT FLÜSSIG. WAS IST ZU TUN?

Wenn der Gangwechsel am Hinterrad des Mountainbikes nicht flüssig funktioniert, dann liegt es daran, dass das Schaltwerk nicht richtig mit den Ritzeln zusammenspielt.



Überprüfe den Schaltzug und die Kabelhüllen:

Schlecht angebrachte Zughüllen-Endkappen können das Ziehen des Schaltzugs und damit den Gangwechsel behindern. Wenn eine Zughüllen-Endkappe schlecht positioniert ist, dann setze sie manuell wieder an die richtige Stelle. Wenn sich das Schaltwerk beim Betätigen des Drehschaltgriffes nicht bewegt, dann hat sich der Zug wahrscheinlich in der Hülse festgesetzt. In diesem Fall müssen Schaltzug und Kabelhüllen ausgetauscht werden.



Es ist auch möglich, dass das Schaltauge verbogen ist, insbesondere nach einem Sturz. In diesem Fall ist es unmöglich, die Gänge zu wechseln. Wir empfehlen dir deshalb, dich an den nächstgelegenen DECATHLON Servicepoint zu wenden und das Schaltauge dort wieder richten zu lassen.

Außerdem kann es sein, dass sich das Schaltwerk verstellt hat. In diesem Fall drehst du das Fahrrad um und stellst es auf Sattel und Lenker ab, um Zugriff auf die Pedale zu erhalten (noch praktischer ist ein Montageständer).

Betätige den Schaltgriff und stelle die Kette auf das kleinste Ritzel ein.

Das nun benötigte Stellrad befindet sich im hinteren Bereich des Schaltwerks.

Mit diesem Stellrad kannst du den Schaltzug spannen (und damit das Schaltwerk weiter nach oben stellen) bzw. lockern (und damit das Schaltwerk weiter nach unten stellen). Drehe das Stellrad so weit, bis der Gangwechsel wie gewünscht funktioniert.

DER BREMSHEBEL STÖSST AN DEN LENKER. WAS IST ZU TUN?

Bei einem zu locker eingestellten Bremshebel, der leicht an den Lenker anstößt, muss die Bremszugspannung mithilfe des Stellrads am Bremshebel wie in dem nachfolgenden Video gezeigt erhöht werden.   Schraube das Stellrad und die Gegenmutter so weit auf, dass du die richtige Zugspannung für ein festes, aber nicht zu hartes Bremsen erreichst. Sobald die gewünschte Spannung erreicht ist, drehe die Gegenmutter gegen den Bremshebel fest, um die Einstellung zu sichern.

ERSATZTEILE

SCHRAUB-STEUERSATZ 1 ZOLL SILBER
UNIVERSAL-BREMSZUG MTB
FÜHRUNG + MANSCHETTE V-BRAKES
BREMSZUGHÜLLE SCHWARZ
BREMSBELÄGE V-BRAKE UNIVERSAL 100
BREMSZANGEN V-BRAKE STAHL SILBER
SATTELSTANGE 26.0
SATTELKLEMME MIT HEBEL 28.6 MM GRAU
DREHGRIFFSCHALTER 6-FACH
SCHALTWERK 3 BIS 6 GÄNGE
SCHRAUBKRANZ MIT FREILAUF 6-FACH 14X28
SCHALTZUGHÜLLE SCHWARZ
UNIVERSAL-SCHALTZUG
FAHRRADKETTE 3- BIS 8-GANG
KETTENSCHLOSS 3- BIS 8-GANG-KETTEN 2 STÜCK
TRETLAGER/INNENLAGER SHIMANO BB-UN55 VIERKANT BSA 122,5 MM
FAHRRAD-KURBELSCHRAUBEN
VORDERRAD KINDER EINWANDIG 24 ZOLL SILBER
HINTERRAD 24" KINDER EINWANDIG FREILAUF SILBER
FAHRRADSCHLAUCH 24 ZOLL × 1,7/2,2 SCHRADER 33 MM
FAHRRADSTÄNDER 300 MITTELBAU
Das Problem lässt sich nicht beheben oder du findest keine Antwort? Dann nimm Kontakt mit unseren Technikern auf.

BEDIENUNGSANLEITUNG

notice

Du benötigst die Bedienungsanleitung? Klicke hier zum Download

UNSER BTWIN VERSPRECHEN

BTWIN gewährt eine lebenslange Garantie auf Rahmen, Lenker und Vorbau deines Fahrrads (unter normalen Nutzungsbedingungen).

Für alle anderen Komponenten liegt die Garantiedauer bei zwei Jahren.

Während der ersten Fahrten können sich bestimmte Komponenten leicht verstellen. Aus diesem Grund bieten wir für dein Fahrrad innerhalb von zwölf Monaten ab dem Kaufdatum eine kostenlose Inspektion an.
